Prototype de fixation

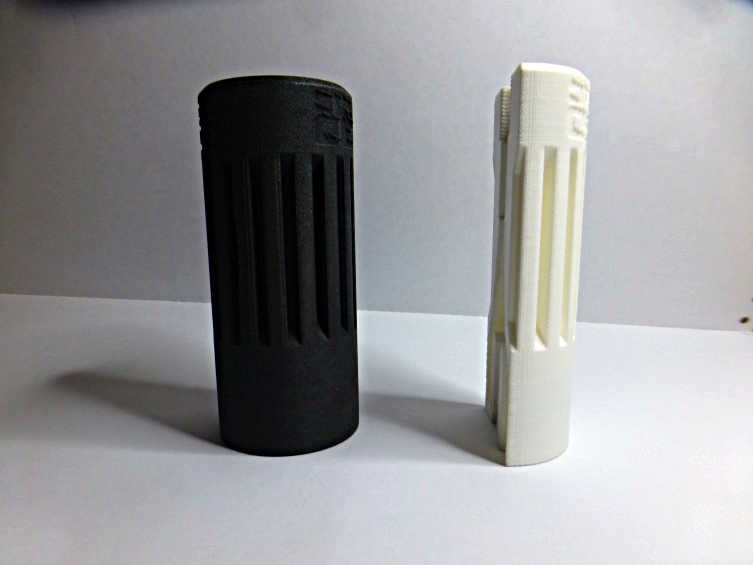

Prototype de fixation en composite carbone et découpe pédagogique en PLA blanc

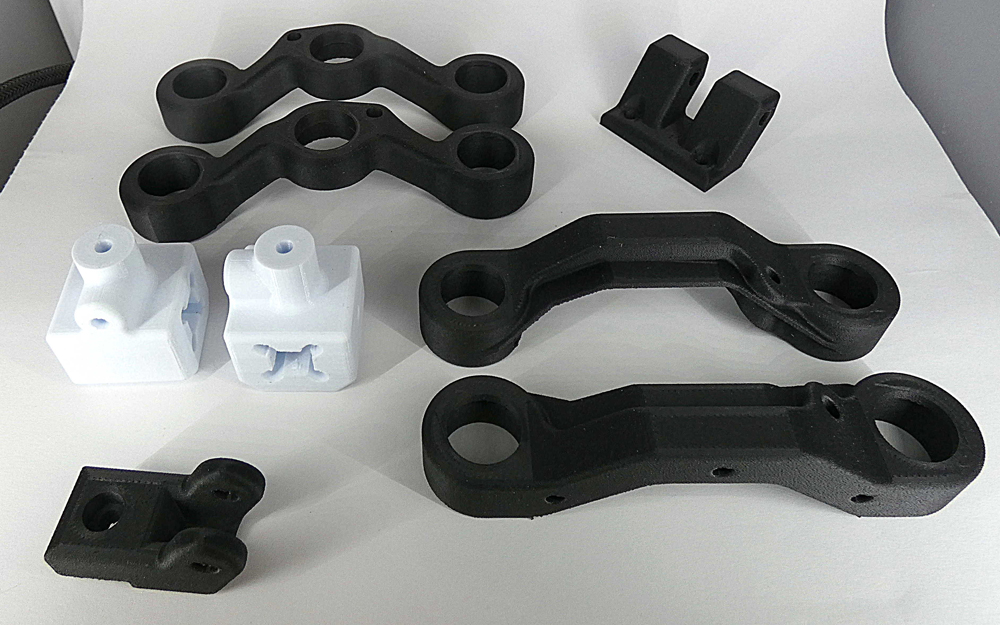

Cette réalisation associe deux impressions 3D ayant des objectifs différents mais complémentaires : un prototype de fixation réalisé en filament composite chargé en carbone, et une seconde pièce imprimée en PLA blanc destinée à servir de découpe pédagogique.

Le projet était intéressant parce qu’il ne s’agissait pas uniquement de fabriquer une fixation fonctionnelle. Il fallait également pouvoir expliquer et montrer son fonctionnement. L’impression 3D a donc été utilisée à la fois comme moyen de prototypage et comme outil de présentation.

La première pièce correspond à la fixation elle-même. Dans le cadre d’un prototype, ce type d’élément doit permettre de vérifier plusieurs choses avant d’aller plus loin dans la conception : la forme générale, les dimensions, les points de fixation, l’intégration avec les autres éléments et la résistance suffisante pour les essais envisagés.

Le choix d’un composite chargé en fibres de carbone répond à cette recherche d’un matériau plus technique qu’un filament standard. Ce type de filament permet notamment d’obtenir une pièce présentant une bonne rigidité tout en conservant les avantages de la fabrication additive. Pour un prototype de fixation, cette caractéristique peut être intéressante lorsque la pièce doit conserver sa géométrie pendant les essais.

La préparation du fichier 3D est donc une étape importante. Une fixation peut comporter plusieurs zones qui travaillent différemment : points de vissage, surfaces d’appui, bras ou éléments de liaison. L’orientation de la pièce lors de l’impression doit être choisie en tenant compte de sa géométrie et de la manière dont elle sera sollicitée.

Le prototype permet ensuite de vérifier directement si la conception imaginée sur ordinateur fonctionne dans la réalité.

Comme souvent avec les prototypes, l’impression ne constitue pas forcément la dernière étape. La première pièce sert aussi à observer ce qui fonctionne et ce qui doit éventuellement être modifié. Un assemblage peut nécessiter un peu plus de jeu, une zone peut devoir être renforcée ou une fixation peut avoir besoin d’être déplacée.

C’est l’un des intérêts majeurs de l’impression 3D dans ce contexte : le fichier numérique reste facilement modifiable. Une modification peut être réalisée directement sur le modèle, puis une nouvelle version peut être produite sans devoir refaire un outillage complet.

Mais pour ce projet, nous avons également réalisé une seconde pièce, en PLA blanc, avec une fonction différente.

Cette version a été pensée comme une découpe pédagogique. L’objectif était de rendre visible ce qui se passe à l’intérieur de la fixation et de permettre de mieux comprendre sa conception. Au lieu de présenter uniquement la pièce extérieure, la découpe permet d’observer sa géométrie interne et la manière dont les différents éléments ont été pensés.

Le choix du PLA blanc est particulièrement adapté à cet usage. Sa couleur claire permet de distinguer facilement les différentes formes et de rendre les détails plus visibles. La pièce n’a pas ici la même vocation mécanique que le prototype en composite carbone : elle sert avant tout de support visuel et pédagogique.

Cette différence entre les deux impressions est intéressante. Elles partent du même projet et peuvent représenter une même géométrie, mais leur fabrication répond à deux besoins complètement différents.

Le prototype en composite carbone est destiné aux essais et à la validation de la fixation. La pièce en PLA blanc permet, quant à elle, de présenter et d’expliquer le principe de cette fixation.

La découpe pédagogique permet notamment de montrer les épaisseurs, les zones de matière et la manière dont la pièce a été construite. Pour quelqu’un qui découvre le projet, cette représentation est souvent beaucoup plus parlante qu’un simple dessin technique ou qu’un fichier 3D affiché sur un écran.

C’est également un exemple intéressant de l’utilisation de l’impression 3D dans un contexte de formation ou de présentation technique. Une pièce peut être fabriquée non pas uniquement pour être utilisée, mais pour être manipulée et observée afin de comprendre son fonctionnement.

La réalisation de cette seconde pièce nécessite malgré tout une préparation spécifique. Une découpe ne consiste pas simplement à supprimer une partie du modèle. Il faut conserver suffisamment de matière pour que la pièce reste compréhensible et suffisamment solide pour être manipulée. Les zones visibles doivent également présenter les formes importantes de la fixation.

Le contraste entre le composite carbone et le PLA blanc rend enfin les deux fonctions très faciles à distinguer. D’un côté, une pièce technique destinée au prototype et aux essais ; de l’autre, une représentation simplifiée permettant de comprendre la conception.

Cette réalisation montre bien que l’impression 3D peut accompagner différentes étapes d’un même projet. Elle peut intervenir au moment de la conception pour fabriquer un prototype fonctionnel, puis être utilisée ensuite comme moyen de communication pour expliquer le résultat.

Chez OBJET MAKER, nous rencontrons régulièrement cette situation avec les prototypes. Une pièce imprimée peut servir à vérifier une dimension, un assemblage ou une résistance, mais elle peut aussi devenir un support pour présenter le projet à un client, à une équipe ou dans un contexte pédagogique.

Dans ce cas, les deux impressions ont donc une véritable complémentarité. Le composite carbone permet de tester concrètement la fixation dans sa fonction de prototype, tandis que le PLA blanc transforme le même principe en objet pédagogique.

L’intérêt de la fabrication additive est justement de pouvoir produire ces deux versions à partir du travail numérique réalisé pour le projet. Il devient possible de conserver la géométrie, de la modifier au besoin et de créer différentes interprétations de la même pièce en fonction de son utilisation.

Cette réalisation illustre finalement une approche que nous apprécions particulièrement : utiliser l’impression 3D non seulement pour fabriquer un objet, mais pour accompagner tout le cycle d’un projet, depuis les premiers essais jusqu’à la compréhension et la présentation de la pièce finale.
