Prototype petit boitier

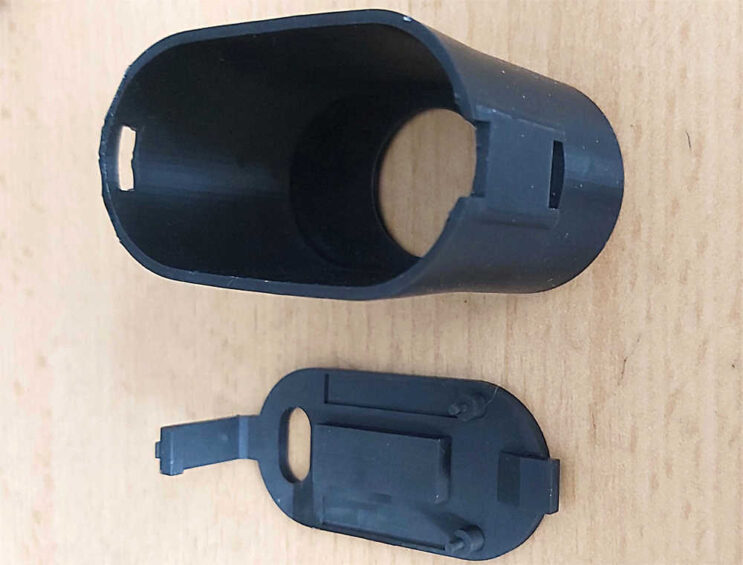

Impression 3D d’un prototype de petit boîtier électronique

Lors du développement d’un appareil électronique, le boîtier occupe une place importante. Il doit permettre d’intégrer les différents composants, de protéger les éléments qu’il contient et de présenter une forme adaptée à l’utilisation prévue. Avant de lancer une fabrication définitive, il est souvent nécessaire de réaliser un prototype pour vérifier les dimensions, l’agencement intérieur et l’aspect général de l’ensemble.

L’impression 3D constitue une solution particulièrement adaptée à cette étape. Elle permet de fabriquer rapidement un petit boîtier électronique personnalisé, conçu en fonction des besoins du projet, sans avoir à réaliser un moule ou un outillage industriel.

Chez OBJET MAKER, notre service d’impression 3D sur mesure permet d’accompagner les projets de prototypage en produisant des pièces adaptées aux contraintes de conception et aux dimensions souhaitées.

Concevoir un boîtier adapté aux composants électroniques

Un boîtier électronique ne se résume pas à une simple enveloppe. Sa conception doit tenir compte des composants qu’il accueillera, de leur disposition et des différents éléments nécessaires à l’assemblage.

Même pour un petit format, plusieurs détails peuvent avoir leur importance : les dimensions du circuit électronique, la position des connecteurs, le passage des câbles, les ouvertures nécessaires ou encore le système de fermeture du boîtier.

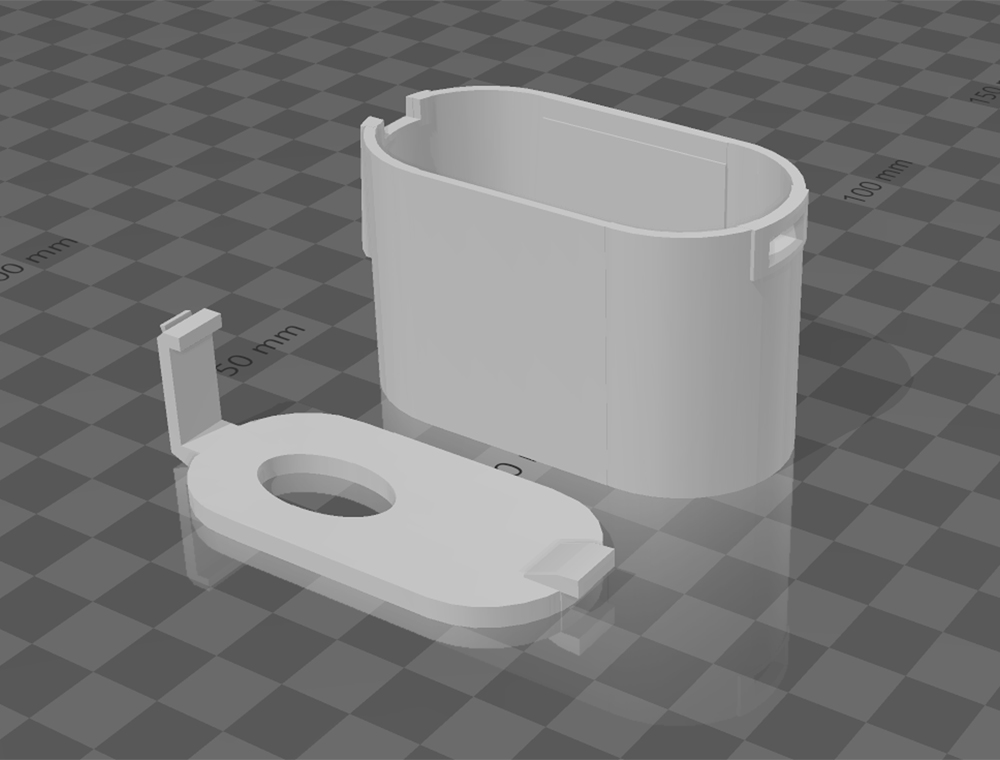

La modélisation 3D permet de prendre en compte ces contraintes avant la fabrication. À partir des dimensions des composants ou d’un modèle numérique existant, il est possible de définir une géométrie adaptée au projet et de prévoir les emplacements nécessaires.

Cette étape permet également de réfléchir à la manière dont le boîtier sera assemblé. Selon la conception retenue, celui-ci peut être constitué de plusieurs éléments, par exemple une base et un couvercle, afin de faciliter l’accès aux composants pendant les essais ou les éventuelles modifications.

L’objectif est d’obtenir un prototype cohérent avec le produit envisagé, tout en conservant la possibilité de faire évoluer la conception si nécessaire.

L’impression 3D pour valider les dimensions

L’un des principaux intérêts du prototypage par impression 3D est de pouvoir passer rapidement d’un modèle numérique à une pièce physique. Un boîtier peut ainsi être fabriqué afin de vérifier son encombrement, son ergonomie et la disposition des différents éléments.

Le prototype permet notamment de contrôler si les composants trouvent correctement leur place, si les ouvertures correspondent aux connecteurs et si les différentes parties s’assemblent comme prévu. Ces vérifications sont utiles avant d’engager des dépenses plus importantes pour une fabrication définitive.

La pièce imprimée peut également servir à apprécier le volume extérieur. Un boîtier qui paraît adapté sur un écran peut sembler trop volumineux une fois en main, ou présenter des proportions qui méritent d’être corrigées. La réalisation d’un modèle physique facilite cette évaluation.

Si des modifications sont nécessaires, le fichier 3D peut être ajusté puis imprimé à nouveau. Il devient alors possible de comparer plusieurs versions et de faire progresser la conception par étapes.

Choisir la technologie et le matériau

Pour un petit boîtier électronique, le choix de la technologie d’impression dépend principalement du niveau de détail recherché, de la géométrie et de la fonction du prototype.

L’impression FDM, qui consiste à déposer un filament thermoplastique couche par couche, convient à de nombreux boîtiers et pièces de prototypage. Elle permet de fabriquer des formes personnalisées, des parois, des supports internes et des systèmes de fixation adaptés au projet.

Le choix du matériau dépend ensuite des contraintes prévues. Le PLA peut convenir à des vérifications de forme et d’encombrement. Le PETG ou l’ABS peuvent être étudiés pour d’autres besoins, selon les propriétés recherchées et les conditions d’utilisation envisagées.

La conception doit également tenir compte de l’épaisseur des parois, de la solidité des points de fixation et de la précision nécessaire à l’assemblage. Ces paramètres influencent la qualité du prototype et sa capacité à remplir son rôle pendant les essais.

Il faut cependant distinguer un prototype destiné à vérifier la forme d’un boîtier d’un boîtier final utilisé dans un appareil électronique en fonctionnement. La résistance thermique, l’isolation électrique, la ventilation et les éventuelles exigences de sécurité doivent être évaluées séparément lorsque le produit est destiné à être utilisé réellement.

Une solution souple pour le développement de produits

L’impression 3D est particulièrement intéressante pour les petites pièces réalisées au stade du développement. Elle évite de devoir investir immédiatement dans un outillage spécifique et permet de fabriquer uniquement les exemplaires nécessaires aux essais.

Pour un bureau d’études, une entreprise ou un concepteur indépendant, cette souplesse facilite les ajustements successifs. Une ouverture peut être déplacée, une fixation modifiée ou les dimensions générales revues avant de produire une nouvelle version.

Cette approche est également adaptée aux projets qui nécessitent un boîtier entièrement personnalisé, lorsque les dimensions ou l’organisation intérieure ne correspondent à aucun modèle standard disponible dans le commerce.

OBJET MAKER, pour vos prototypes de boîtiers sur mesure

Chez OBJET MAKER, nous proposons un service d’impression 3D sur mesure pour la réalisation de prototypes, de boîtiers et de pièces techniques adaptées à différents projets. Selon les besoins, la fabrication peut s’appuyer sur un fichier 3D fourni ou nécessiter une phase préalable de modélisation.

L’impression 3D d’un petit boîtier électronique permet ainsi de concrétiser une conception, de vérifier ses dimensions et de préparer les étapes suivantes du développement. En disposant rapidement d’une pièce physique, il devient plus facile d’évaluer les choix de conception et d’identifier les ajustements nécessaires avant une éventuelle production en série.
