Guide machine industrielle

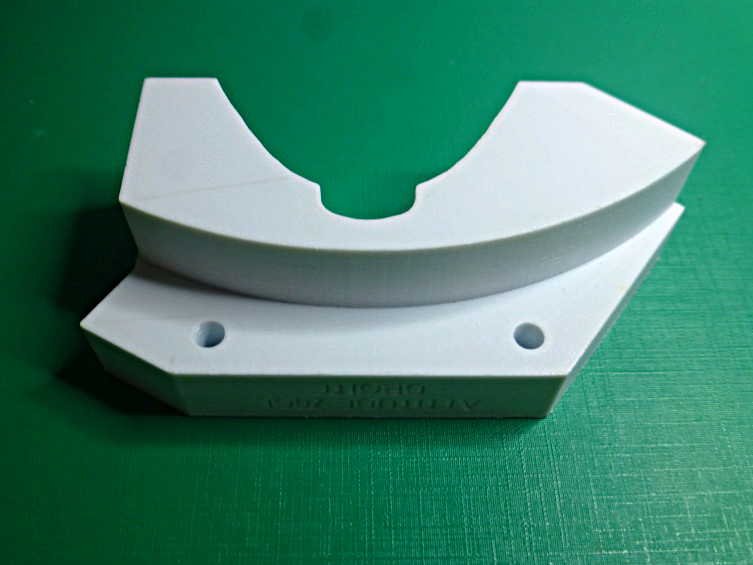

Impression 3D d’une pièce de dépannage pour un guide de machine industrielle

Cette réalisation concerne la fabrication en impression 3D d’une pièce de dépannage destinée à une machine industrielle. La pièce correspond à un guide qui avait pour fonction de maintenir et d’accompagner correctement un élément de la machine pendant son fonctionnement.

Ce type de pièce peut paraître assez banal lorsqu’on la regarde séparément. Pourtant, sur une machine industrielle, un petit guide peut être indispensable au bon déroulement d’une opération. Lorsqu’il est cassé, usé ou simplement devenu indisponible, c’est parfois l’ensemble de la machine qui ne peut plus fonctionner normalement.

Dans ce cas précis, l’objectif était donc avant tout de pouvoir remettre rapidement la machine en service en fabriquant une nouvelle pièce adaptée.

L’intérêt de l’impression 3D apparaît particulièrement bien dans ce genre de situation. Lorsqu’une pièce de rechange n’est plus disponible, plusieurs solutions sont possibles : rechercher la référence d’origine, faire fabriquer une nouvelle pièce par un procédé traditionnel ou repartir d’un modèle existant pour en produire une copie. Pour une pièce unique ou en très petite quantité, ces solutions peuvent demander du temps et devenir relativement coûteuses.

L’impression 3D permet au contraire de fabriquer directement la pièce nécessaire à partir de son modèle numérique.

La première étape consiste à déterminer précisément la géométrie du guide. Il faut notamment retrouver les dimensions importantes pour que la nouvelle pièce puisse reprendre sa place sur la machine. Les points de fixation, les passages, les surfaces de contact et les zones de guidage doivent être pris en compte.

Dans ce type de réalisation, la forme générale ne suffit pas. Une pièce peut sembler parfaitement identique visuellement et pourtant ne pas fonctionner correctement si quelques millimètres diffèrent à un endroit important. Le travail de préparation du modèle 3D constitue donc une étape essentielle.

Une fois le modèle préparé, nous avons choisi le PETG blanc pour réaliser la pièce.

Le PETG est un matériau intéressant pour ce type d’utilisation car il offre un compromis entre facilité d’impression et résistance mécanique. Il est généralement plus adapté que le PLA lorsque la pièce doit supporter certaines contraintes ou être utilisée dans un environnement où elle peut être davantage sollicitée.

Le choix du blanc permet également de distinguer facilement la pièce de dépannage et de visualiser son état lors des contrôles ou de la maintenance. Mais ici, la couleur reste secondaire : c’est surtout le comportement du matériau et son adéquation avec l’utilisation qui ont guidé le choix.

La préparation de l’impression a ensuite nécessité de réfléchir à l’orientation de la pièce. Pour une pièce fonctionnelle, l’orientation ne sert pas uniquement à obtenir un bel aspect extérieur. Elle influence également la façon dont les couches vont se superposer et donc la résistance de certaines zones.

Il faut également limiter autant que possible les supports lorsque cela est possible, tout en conservant une bonne qualité sur les surfaces importantes. Une fois l’impression terminée, les supports éventuels sont retirés et les différentes zones de la pièce sont contrôlées.

L’une des étapes importantes est ensuite le montage sur la machine.

C’est à ce moment que l’on peut véritablement vérifier si le modèle 3D correspond à la réalité. La pièce doit trouver correctement sa place, les fixations doivent correspondre et le guide doit assurer son rôle sans gêner les mouvements des autres éléments.

Dans le cadre d’une pièce de dépannage, cette vérification est particulièrement importante. Le but n’est pas simplement d’obtenir une pièce ressemblante, mais une pièce utilisable.

Si un ajustement est nécessaire, l’un des avantages de l’impression 3D est de pouvoir revenir au modèle numérique. Une dimension peut être modifiée, un trou légèrement déplacé ou une zone de contact adaptée, puis une nouvelle version peut être imprimée.

Cette possibilité de correction rapide est l’une des raisons pour lesquelles l’impression 3D est particulièrement intéressante pour les machines anciennes ou pour certains équipements dont les pièces détachées sont difficiles à trouver.

Il n’est pas toujours nécessaire de reproduire exactement le procédé de fabrication de la pièce d’origine. L’objectif est avant tout de retrouver une fonction. Une pièce qui était autrefois moulée ou usinée peut parfois être remplacée, dans certaines conditions, par une pièce imprimée en 3D adaptée à l’utilisation.

Bien entendu, toutes les pièces d’une machine industrielle ne peuvent pas être remplacées de cette manière. Les éléments fortement sollicités, soumis à de hautes températures, à des contraintes mécaniques importantes ou participant directement à une fonction de sécurité nécessitent une analyse adaptée. Mais pour certains guides, protections, supports ou éléments d’accompagnement, l’impression 3D peut constituer une solution de dépannage particulièrement pratique.

Dans cette réalisation, l’objectif était justement de répondre à un besoin concret : disposer rapidement d’un nouveau guide afin de permettre à la machine de retrouver son fonctionnement.

Le PETG blanc a ainsi permis de fabriquer une pièce fonctionnelle à partir du modèle 3D, sans devoir engager une fabrication industrielle pour un seul exemplaire.

Cette réalisation illustre une utilisation de l’impression 3D que nous rencontrons régulièrement chez OBJET MAKER : la fabrication de pièces qui ne sont pas forcément destinées à devenir des produits commerciaux, mais qui ont une véritable utilité sur le terrain.

Une petite pièce peut parfois bloquer une machine entière. Pouvoir la reproduire rapidement permet alors de gagner du temps et d’éviter qu’un équipement reste immobilisé simplement parce qu’un élément de quelques centimètres n’est plus disponible.

Dans ce cas précis, l’impression 3D a donc servi avant tout comme moyen de dépannage. À partir d’une géométrie adaptée à la machine, nous avons pu réaliser un nouveau guide en PETG blanc, le contrôler puis le remettre en situation.

C’est une application très concrète de la fabrication additive : partir d’une pièce manquante ou endommagée, recréer sa géométrie, choisir un matériau adapté et fabriquer rapidement un nouvel exemplaire. Même pour une seule pièce, l’impression 3D peut ainsi apporter une réponse lorsque les solutions traditionnelles sont trop longues, trop coûteuses ou tout simplement difficiles à mettre en œuvre.
