Tube raccord amovible

Impression 3D d’un prototype de tube avec raccords amovibles sur mesure

Un prototype pour tester un assemblage personnalisé

Dans le cadre du développement d’un produit ou de l’adaptation d’un équipement existant, il est parfois nécessaire de réaliser un tube équipé de raccords amovibles dont la forme ou les dimensions ne correspondent pas aux éléments disponibles dans le commerce.

L’impression 3D permet de fabriquer rapidement un prototype sur mesure afin de vérifier la géométrie des différentes pièces, leur positionnement et leur compatibilité lors de l’assemblage. C’est une approche particulièrement intéressante lorsque plusieurs éléments doivent s’emboîter, se retirer facilement ou être adaptés à une configuration spécifique.

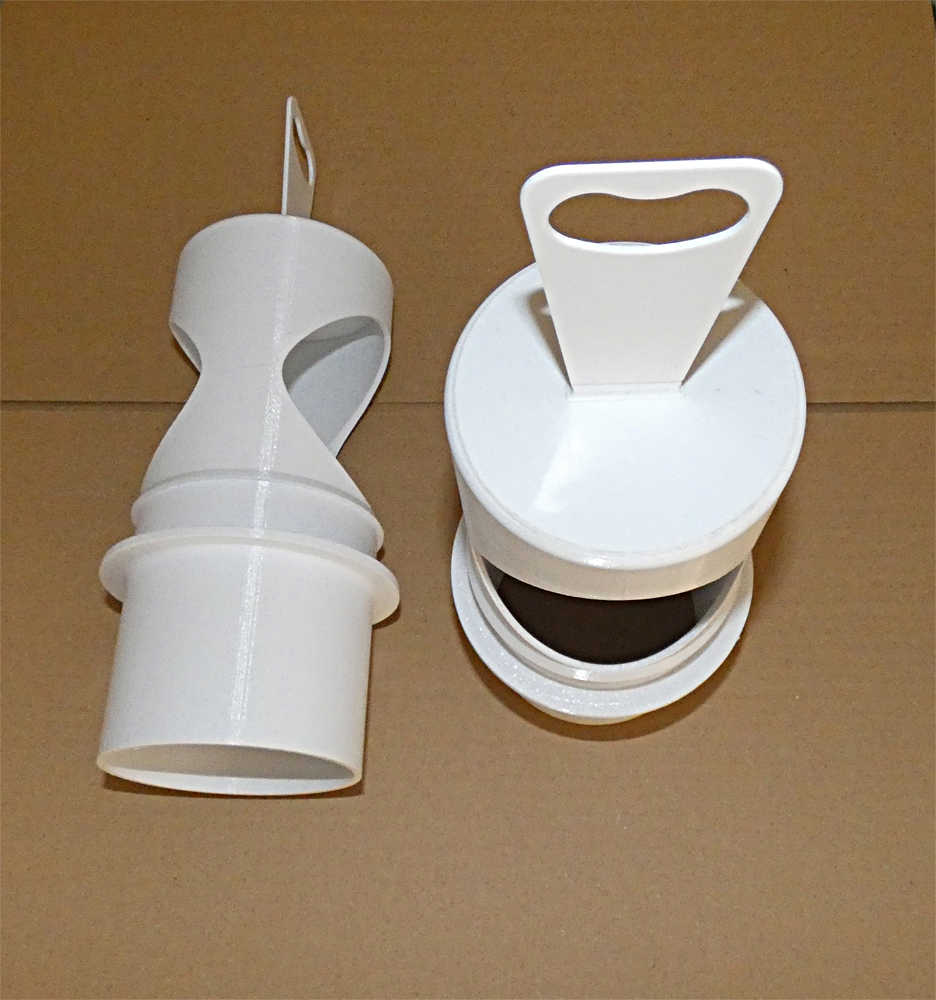

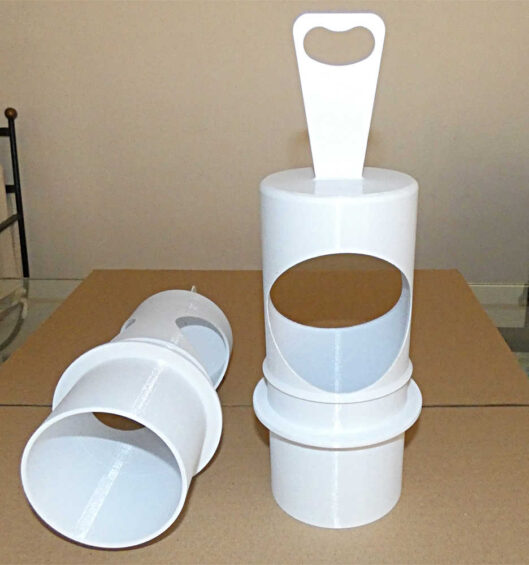

Pour ce projet, nous avons réalisé un prototype de tube avec des raccords amovibles personnalisés, en utilisant la technologie d’impression 3D FDM et du filament PETG blanc.

Concevoir des raccords adaptés au besoin

La conception d’un raccord amovible demande de prendre en compte plusieurs paramètres. Les dimensions du tube, la forme des extrémités, la profondeur d’emboîtement et le jeu entre les éléments influencent directement la facilité de montage et de démontage.

Un assemblage trop serré peut rendre le retrait difficile, tandis qu’un jeu trop important risque de provoquer un raccordement instable. Le modèle numérique doit donc être conçu en tenant compte de la fonction attendue et des caractéristiques du procédé de fabrication.

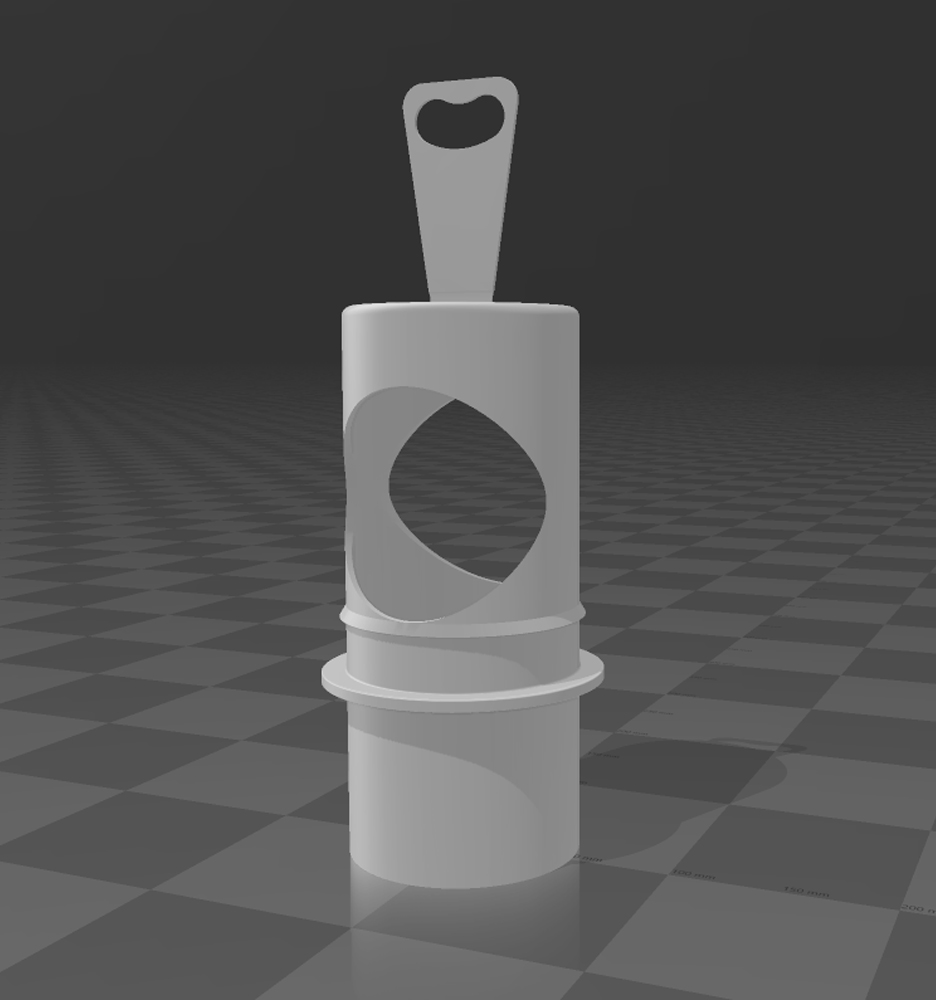

L’impression 3D présente ici un avantage important : elle permet de matérialiser rapidement une conception qui, autrement, resterait virtuelle. Le prototype peut être manipulé, assemblé et comparé à l’environnement dans lequel il doit être utilisé.

Cette étape permet également d’identifier d’éventuelles corrections avant d’envisager une fabrication définitive. Si le raccord doit être légèrement plus long, si son diamètre doit évoluer ou si une zone de préhension doit être modifiée, le fichier 3D peut être ajusté puis réimprimé.

Pourquoi utiliser du PETG blanc en impression 3D FDM ?

Le PETG est un thermoplastique couramment utilisé pour la fabrication de prototypes et de pièces techniques. Il présente un bon compromis entre facilité de mise en œuvre, résistance aux chocs et tenue mécanique pour de nombreux usages courants.

En impression 3D FDM, la matière est déposée couche après couche pour former progressivement le tube et ses raccords. Cette technologie permet de produire des géométries personnalisées sans nécessiter la fabrication d’un moule ou d’un outillage spécifique.

Le PETG blanc offre par ailleurs un aspect sobre et homogène, adapté à un prototype destiné à être présenté, manipulé ou évalué avant la poursuite du développement. La couleur claire facilite également l’observation générale de la forme et de l’assemblage.

Le choix du PETG dépend toutefois de l’utilisation prévue. Pour un prototype destiné à transporter un fluide, à fonctionner sous pression ou à être exposé à des températures particulières, il est nécessaire de vérifier que le matériau, la conception et les paramètres d’impression sont adaptés. Une pièce imprimée en 3D ne garantit pas à elle seule l’étanchéité ou la résistance d’un raccord.

L’impression 3D, un moyen de valider une conception

L’objectif d’un prototype n’est pas uniquement d’obtenir une pièce qui ressemble au modèle imaginé. Il s’agit aussi de pouvoir vérifier concrètement son fonctionnement et de détecter les éventuelles difficultés avant de poursuivre le projet.

Dans le cas d’un tube à raccords amovibles, la fabrication en impression 3D permet notamment d’évaluer l’assemblage, l’encombrement et l’accessibilité des différents éléments. Elle facilite les essais et les modifications successives lorsque la conception doit encore évoluer.

Cette méthode peut convenir à différents projets : adaptation d’un équipement, développement d’un accessoire, création d’un conduit spécifique ou réalisation d’un système d’assemblage personnalisé. Le niveau de validation nécessaire dépend naturellement de la fonction finale de la pièce.

OBJET MAKER, votre service d’impression 3D sur mesure

Chez OBJET MAKER, nous accompagnons les projets de prototypage en réalisant des pièces adaptées aux besoins des particuliers comme des professionnels. L’impression 3D permet de passer d’une idée ou d’un modèle numérique à un objet concret, afin de faciliter les essais, les ajustements et la préparation d’une éventuelle production.

La fabrication d’un tube avec raccords amovibles en PETG blanc illustre cet intérêt : obtenir rapidement un prototype personnalisé, observer son assemblage et disposer d’une base physique pour faire évoluer la conception.

Nous réalisons des impressions 3D à la demande, de la pièce unique aux petites séries, avec un choix de matériaux et de technologies adapté aux caractéristiques de chaque projet.
