Production d’ équerres personnalisées

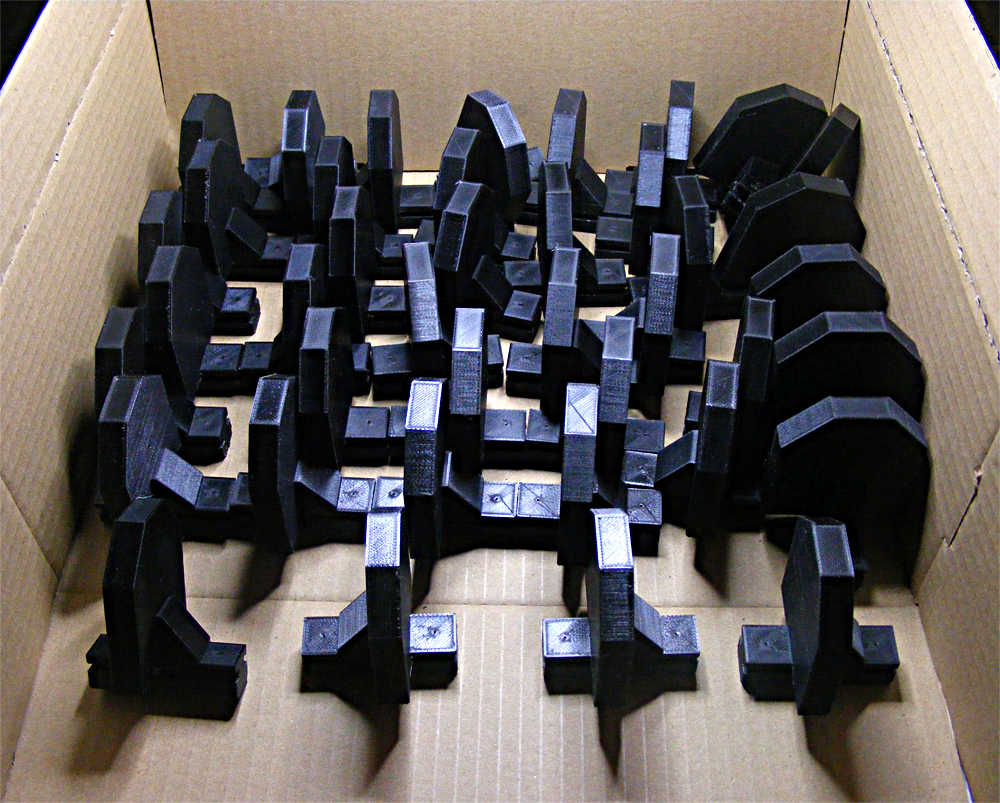

Production d’équerres personnalisées en impression 3D

Les équerres font partie de ces petites pièces que l’on retrouve partout autour de nous. Elles servent à fixer, maintenir, assembler ou simplement positionner deux éléments l’un par rapport à l’autre. Pourtant, dès que l’on sort des dimensions standardisées, il devient parfois difficile de trouver dans le commerce une équerre réellement adaptée au besoin.

C’est dans ce contexte que nous avons réalisé cette série d’équerres personnalisées en impression 3D. L’objectif n’était pas de fabriquer une équerre générique, mais bien une pièce conçue pour répondre à une utilisation précise, avec des dimensions, des perçages et une géométrie adaptés au montage prévu.

La première étape consiste à comprendre comment la pièce doit être utilisée. Une équerre peut sembler très simple, mais sa forme dépend directement des éléments qu’elle doit relier. La position des trous de fixation, leur diamètre, l’écartement entre eux, la hauteur des deux parties ou encore l’épaisseur de la pièce peuvent avoir une importance particulière au moment du montage.

Dans ce type de projet, nous partons donc du besoin réel plutôt que d’un modèle standard. Les dimensions nécessaires sont définies puis reportées dans le modèle 3D. Cela permet de visualiser immédiatement la pièce avant même de lancer la fabrication. Les différentes cotes peuvent également être modifiées facilement si un ajustement est nécessaire.

L’un des avantages de l’impression 3D apparaît justement à ce moment-là. Pour fabriquer quelques équerres seulement, il serait difficile de justifier la réalisation d’un outillage spécifique ou d’un moule. Avec la fabrication additive, le fichier numérique constitue directement la base de production. Une fois le modèle validé, il peut être imprimé en un ou plusieurs exemplaires selon les besoins.

La personnalisation peut porter sur des détails très différents. Une équerre peut être plus longue, plus courte, plus large ou présenter des perçages placés à des endroits inhabituels. Il est également possible d’intégrer directement certaines formes au modèle afin de faciliter son positionnement ou son assemblage.

Nous accordons également une attention particulière à la manière dont la pièce sera imprimée. La géométrie d’une équerre comporte généralement un angle à 90 degrés et des zones qui peuvent être soumises à des efforts lors de l’utilisation. L’orientation de la pièce sur le plateau d’impression fait donc partie de la préparation. Elle peut avoir une influence sur la qualité des surfaces, la présence éventuelle de supports et le comportement mécanique de la pièce.

Le premier exemplaire peut ensuite servir de véritable test grandeur nature. Une fois imprimé, il est possible de le mettre en situation et de vérifier que les différents éléments correspondent bien aux dimensions prévues. Cette étape permet notamment de contrôler les trous de fixation, les jeux nécessaires au montage et l’accessibilité des vis ou autres éléments de fixation.

C’est souvent à ce moment que l’on constate l’intérêt d’avoir travaillé avec un modèle numérique. Si une cote doit être légèrement modifiée, il n’est pas nécessaire de recommencer toute la conception. Le fichier peut être corrigé puis une nouvelle pièce imprimée. Cette capacité à faire évoluer rapidement un modèle est particulièrement utile lorsqu’il s’agit d’une pièce sur mesure.

Dans le cas de cette production d’équerres, l’impression 3D permet également de fabriquer uniquement la quantité nécessaire. Il n’est pas indispensable de produire une grande série. Quelques exemplaires peuvent être réalisés pour un besoin ponctuel, puis le même fichier peut être conservé pour une fabrication ultérieure.

Cette possibilité de conserver le modèle numérique constitue un autre intérêt important. Une équerre personnalisée peut être difficile, voire impossible, à retrouver plusieurs années après sa fabrication. Avec le fichier 3D, il devient possible de conserver la géométrie de la pièce et de la reproduire ou de la modifier si le montage évolue.

Le projet illustre ainsi une utilisation très concrète de l’impression 3D : fabriquer une pièce simple, mais exactement adaptée à son utilisation. Il ne s’agit pas forcément de remplacer les équerres standards que l’on trouve facilement dans le commerce. L’intérêt apparaît surtout lorsque les dimensions particulières du projet rendent une pièce standard peu pratique ou inutilisable.

Nous réalisons régulièrement ce type de fabrication pour des besoins très différents : fixation d’éléments, assemblage de pièces, adaptation d’un équipement existant, création de supports ou fabrication de petites séries. Dans chacun de ces cas, la conception 3D permet de partir directement de l’objet ou de l’installation concernée et de créer une pièce adaptée à sa situation.

Cette série d’équerres personnalisées représente donc assez bien ce que permet l’impression 3D sur mesure. Une pièce dont la fonction est très simple peut être entièrement adaptée aux contraintes du projet, produite en petite quantité et modifiée rapidement si nécessaire. Pour nous, c’est précisément dans ce type de réalisation que la fabrication additive prend tout son sens : transformer un besoin concret en une pièce directement utilisable, sans avoir besoin de passer par une production industrielle lourde.
