Pignons en série

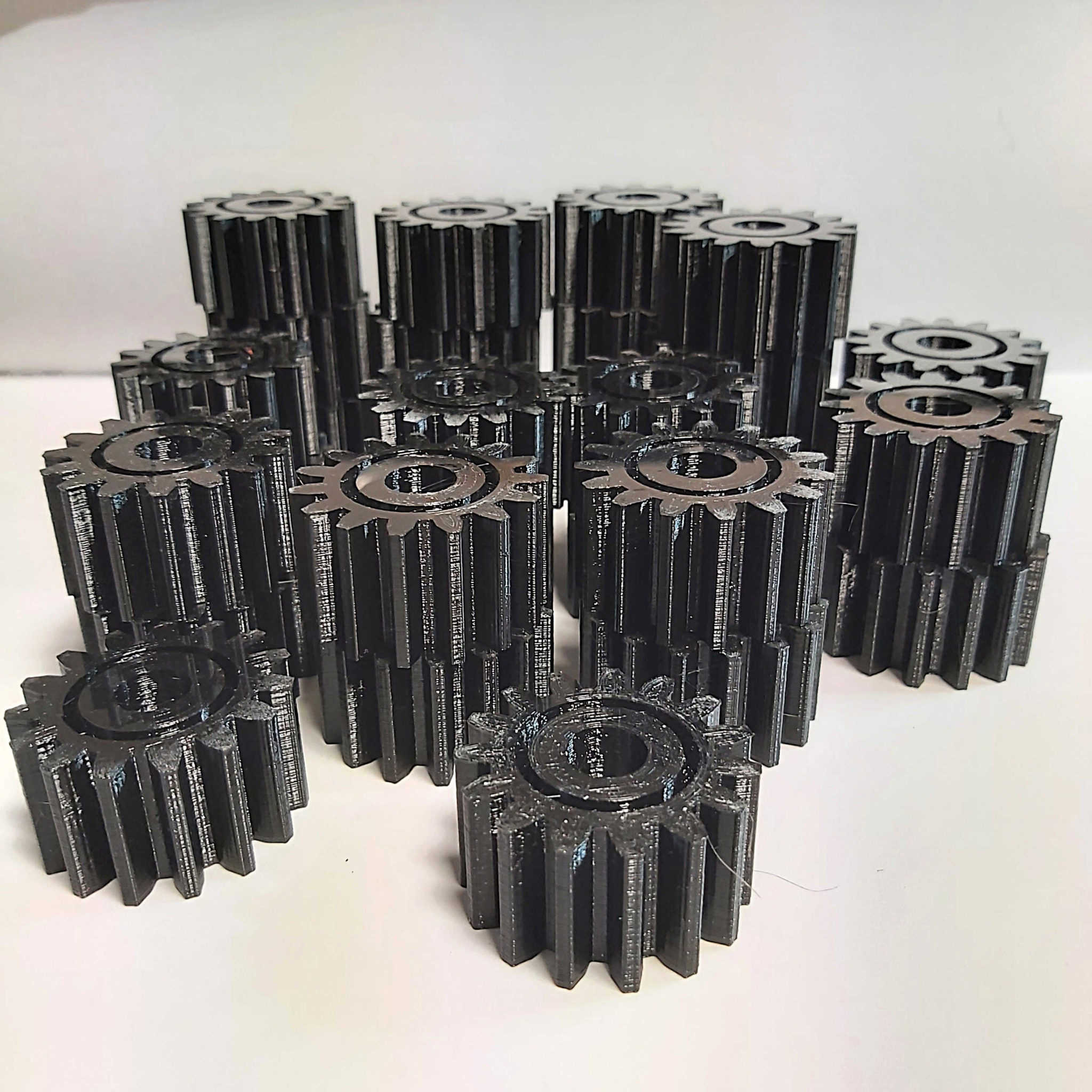

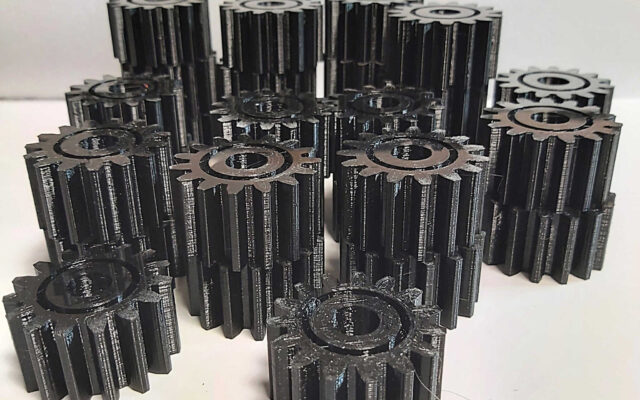

Impression 3D de pignons en série en polyamide (PA)

Produire des pignons sur mesure en petite série

Dans certains mécanismes, les pignons en plastique remplissent une fonction de transmission ou de synchronisation sans être soumis à des efforts particulièrement importants. Pourtant, lorsqu’une pièce est spécifique à un équipement, son remplacement peut devenir compliqué : référence difficile à retrouver, dimensions particulières ou absence de solution standard dans le commerce.

L’impression 3D permet alors d’envisager la fabrication de plusieurs exemplaires à partir d’un même modèle numérique. Cette méthode est intéressante pour les besoins en petite série, notamment lorsque les quantités ne justifient pas la réalisation d’un moule ou le recours à un procédé industriel traditionnel.

Pour ce projet, les pignons sont fabriqués en polyamide, également désigné par l’abréviation PA. Ce matériau est utilisé dans différentes applications techniques et mécaniques. Il présente des caractéristiques intéressantes pour certaines pièces fonctionnelles, à condition de tenir compte de la géométrie, du procédé de fabrication et des conditions réelles d’utilisation.

Une géométrie à respecter pour assurer l’engrènement

La fabrication d’un pignon demande une attention particulière à la géométrie des dents. Même lorsque les efforts transmis restent faibles, leur forme et leur espacement doivent être suffisamment précis pour permettre un engrènement correct avec la roue ou le pignon associé.

La modélisation 3D doit notamment prendre en compte le diamètre extérieur, le nombre de dents, l’alésage central et les dimensions utiles au montage. Selon le mécanisme concerné, d’autres caractéristiques peuvent également intervenir, comme la largeur du pignon ou la position d’un éventuel méplat de fixation.

Lorsque le modèle provient d’une pièce existante, les dimensions peuvent être relevées à partir de l’original, à condition que son état permette d’en retrouver la géométrie. Si les dents sont usées ou endommagées, il faut éviter de reproduire simplement les défauts de la pièce : l’objectif est de retrouver autant que possible le profil initial.

La préparation du fichier numérique constitue donc une étape importante avant la fabrication. Une géométrie adaptée contribue à limiter les frottements anormaux et les problèmes d’ajustement lors du montage.

Le polyamide (PA) pour des pièces mécaniques

Le polyamide est un thermoplastique couramment utilisé pour la fabrication de composants techniques. Selon la formulation et le procédé employés, il peut présenter une combinaison intéressante de résistance mécanique, de ténacité et de comportement au frottement.

Pour des pignons soumis à des sollicitations limitées, le PA peut constituer un choix pertinent. Il permet d’envisager des pièces fonctionnelles dont les dents doivent résister aux contacts répétés du mécanisme, sans nécessairement recourir à un matériau destiné à des charges élevées.

Le choix du polyamide doit toutefois tenir compte de ses particularités. Ce matériau est sensible à l’humidité, qui peut influencer ses dimensions et ses propriétés. Les conditions de stockage, la formulation précise du filament et les paramètres d’impression peuvent également avoir une incidence sur le résultat final.

Il est donc important de considérer le pignon dans son environnement réel : fréquence de rotation, durée de fonctionnement, température, lubrification éventuelle et qualité de l’engrènement. Le fait que les efforts soient faibles facilite le choix du matériau, mais ne dispense pas de vérifier que la pièce convient à son application.

Organiser l’impression de plusieurs exemplaires

La fabrication en série présente un intérêt particulier lorsque plusieurs pignons identiques sont nécessaires. Une fois le modèle numérique validé, il devient possible de produire plusieurs exemplaires à partir du même fichier, sans reprendre la conception pour chaque pièce.

La préparation de l’impression doit permettre de conserver une géométrie régulière d’un exemplaire à l’autre. L’orientation, les paramètres de fabrication et la disposition des pièces dans le volume d’impression sont définis en fonction du procédé utilisé et des caractéristiques du pignon.

En impression 3D, la précision obtenue dépend notamment de la technologie, de la machine, du matériau et de la géométrie. Les dents étant des éléments essentiels au fonctionnement, il est utile de vérifier leur état ainsi que les dimensions de l’alésage après fabrication.

Le contrôle peut également porter sur le montage et la rotation du mécanisme. Une pièce correctement dimensionnée doit pouvoir s’intégrer dans son logement et fonctionner sans point dur anormal. Si un ajustement est nécessaire, le fichier numérique peut être modifié avant de poursuivre la production.

L’impression 3D comme solution pour les petites séries mécaniques

La réalisation de pignons en polyamide illustre l’intérêt de l’impression 3D pour fabriquer des composants techniques en quantité limitée. Cette approche permet de produire plusieurs pièces spécifiques sans imposer les coûts de lancement associés à certains procédés industriels.

Elle peut répondre à différents besoins : remplacement d’un pignon devenu introuvable, fabrication de pièces pour un équipement particulier ou constitution d’un petit stock de composants identiques. La pertinence de cette solution dépend néanmoins de la géométrie du pignon, du nombre d’exemplaires et des conditions d’utilisation.

Chez OBJET MAKER, nous proposons un service d’impression 3D sur mesure pour la réalisation de pièces fonctionnelles, de prototypes et de petites séries. Le choix du matériau et du procédé est étudié en fonction du besoin, avec une attention particulière portée aux dimensions et aux caractéristiques de la pièce.

Pour des pignons soumis à des contraintes limitées, le polyamide peut ainsi être une option intéressante, à condition de valider l’ajustement et le fonctionnement dans le mécanisme concerné. La fabrication additive permet alors d’obtenir des pièces sur mesure, produites en fonction de la quantité réellement nécessaire.
