Équerres en Z

Impression 3D d’équerres en Z sur mesure

Toutes les fixations ne peuvent pas être réalisées avec des pièces standard disponibles dans le commerce. Selon la configuration d’un assemblage, il peut être nécessaire de décaler un élément, de contourner un obstacle ou de respecter un écart précis entre deux surfaces. Dans ce type de situation, une équerre en Z sur mesure peut apporter une réponse simple et adaptée.

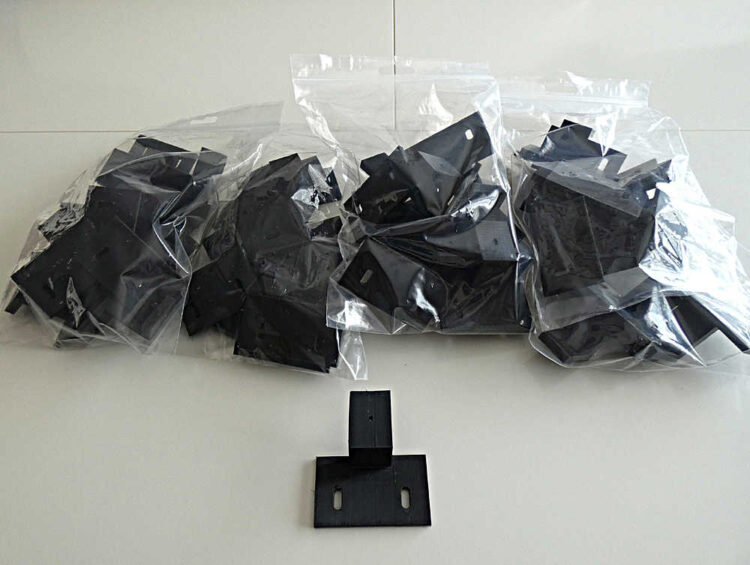

C’est pour répondre à ce genre de besoin que nous avons réalisé ces équerres en Z par impression 3D. Leur forme particulière permet de créer un décalage entre les zones de fixation, contrairement à une équerre classique dont les deux parties forment généralement un angle droit direct. Cette géométrie peut être utile pour positionner un composant à une hauteur donnée, compenser une différence de niveau ou fixer deux éléments qui ne se trouvent pas dans le même plan.

**Une géométrie adaptée à l’assemblage**

La conception commence par l’identification des contraintes de montage. Il faut déterminer l’écartement nécessaire entre les deux parties de l’équerre, les dimensions des surfaces d’appui et l’emplacement des trous de fixation. Ces paramètres dépendent directement des éléments que la pièce doit relier.

L’avantage de la conception 3D est de pouvoir définir chaque dimension en fonction de l’installation réelle. Plutôt que d’adapter approximativement une fixation standard, nous pouvons concevoir une pièce qui correspond au décalage recherché et aux points de fixation disponibles.

Les trous sont positionnés directement dans le modèle numérique. Leur diamètre et leur emplacement doivent tenir compte de la visserie utilisée, mais aussi de la matière disponible autour des zones de fixation. Une attention particulière est portée aux angles et aux transitions entre les différentes parties de l’équerre, car ces zones peuvent être soumises à des efforts lors du montage ou de l’utilisation.

**L’impression 3D pour fabriquer une pièce spécifique**

Une fois le modèle validé, l’équerre est préparée pour l’impression. L’orientation sur le plateau et les paramètres de fabrication sont choisis en fonction de la géométrie de la pièce et de son utilisation prévue.

Pour une équerre en Z, il ne suffit pas de reproduire correctement la forme extérieure. Il faut également tenir compte de la résistance mécanique attendue. Une pièce destinée à maintenir un petit accessoire léger ne présente pas les mêmes contraintes qu’une fixation soumise à des efforts importants ou à des sollicitations répétées.

Le choix du matériau, l’épaisseur des parois et la disposition des couches influencent le comportement de la pièce. La conception doit donc être cohérente avec l’usage prévu, notamment au niveau des zones de fixation et des changements de direction de la géométrie.

L’impression 3D présente ici un avantage pratique : elle permet de fabriquer directement une équerre aux dimensions recherchées, sans moule ni outillage spécifique. Pour une pièce unique ou une petite série, cette méthode évite de devoir engager des moyens de fabrication disproportionnés par rapport au besoin.

**Vérifier le montage avant de reproduire la pièce**

Après impression, l’équerre peut être présentée sur l’assemblage auquel elle est destinée. Cette vérification permet de contrôler le décalage entre les surfaces, l’alignement des trous et l’accessibilité de la visserie.

Si le montage révèle une difficulté, le fichier 3D peut être modifié rapidement. Il est possible d’ajuster l’écartement, de déplacer un trou ou de modifier une épaisseur avant de fabriquer un nouvel exemplaire. Cette souplesse est particulièrement intéressante lorsque la fixation doit s’adapter à une installation existante dont toutes les dimensions ne sont pas forcément connues au départ.

Lorsque la géométrie convient, le même modèle peut servir à produire plusieurs équerres identiques. La fabrication en petite série garantit ainsi une conception commune à l’ensemble des pièces et facilite leur remplacement ultérieur.

**Une fixation sur mesure, fabriquée à la demande**

Les équerres en Z illustrent une application très concrète de l’impression 3D : la réalisation de petites pièces de fixation dont la forme dépend directement de leur environnement. Ce type de composant peut être utilisé pour le maintien d’accessoires, le positionnement d’éléments, la création de supports déportés ou l’adaptation d’un assemblage particulier.

Chez OBJET MAKER, la fabrication sur mesure permet de répondre à ce type de demande sans imposer les contraintes d’une production industrielle classique. Une pièce peut être conçue pour un besoin unique, testée directement sur son emplacement puis reproduite si plusieurs exemplaires sont nécessaires.

Il reste naturellement important de choisir le matériau et de valider la résistance de la pièce en fonction des efforts attendus. Une équerre imprimée en 3D n’est pas automatiquement adaptée à une fixation structurelle ou à une application de sécurité.

Avec ces équerres en Z sur mesure, l’impression 3D permet donc de fabriquer une fixation adaptée à une configuration précise, avec la possibilité de modifier facilement sa géométrie et de reproduire la pièce à la demande. Une solution simple et pratique lorsque les dimensions ou le décalage recherchés ne correspondent pas aux fixations standard du commerce.
