pièce détachée pour volet

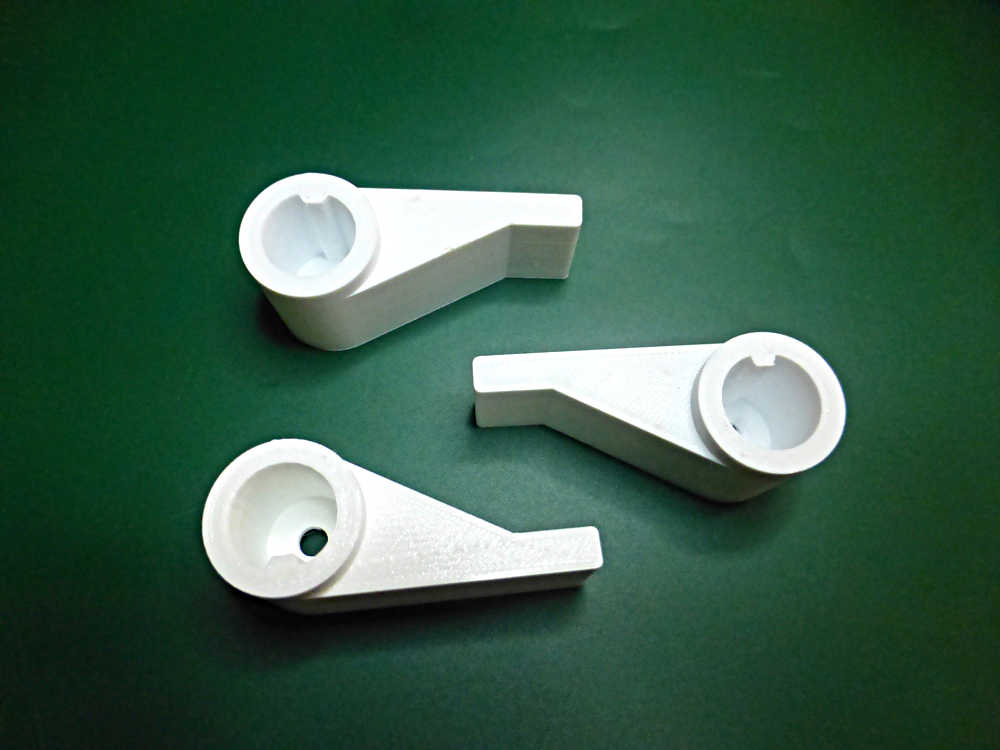

Impression 3D en PETG blanc d’une pièce détachée pour la réparation d’un battant de volet

Dans les travaux de réparation, il arrive régulièrement qu’un équipement soit encore parfaitement utilisable mais qu’une petite pièce détachée empêche son fonctionnement normal. Les volets ne font pas exception. Une pièce de fixation, un guide, une butée ou un élément de liaison peut casser avec le temps et rendre un battant difficile à utiliser, alors que le reste du volet est encore en très bon état.

C’est dans ce contexte que nous avons réalisé cette pièce détachée en impression 3D pour réparer un battant de volet.

La pièce d’origine était un petit élément en plastique qui avait pour fonction de participer au maintien et au fonctionnement du battant. Comme souvent avec ce type de composant, elle pouvait facilement passer inaperçue lorsque tout fonctionnait normalement. Pourtant, une fois cassée, son absence compromettait directement l’utilisation du volet.

Le problème était donc assez simple à identifier : plutôt que de remplacer l’ensemble du battant ou de chercher une pièce détachée qui n’était pas forcément disponible, il était possible de reproduire uniquement l’élément défectueux.

La première étape a consisté à examiner la pièce d’origine. Même lorsqu’un élément est cassé, il reste généralement suffisamment d’informations pour retrouver sa forme. Les morceaux encore disponibles, les points de fixation et les surfaces de contact avec les autres parties du volet permettent de comprendre comment la pièce était installée et quel rôle elle devait assurer.

À partir de ces informations, nous avons réalisé la reconstruction du modèle en 3D. L’objectif était de retrouver les dimensions utiles au montage et surtout de permettre à la nouvelle pièce de reprendre exactement sa place dans le mécanisme existant.

Ce travail de modélisation est important pour les pièces de réparation. Il ne suffit pas de reproduire une forme qui ressemble visuellement à l’originale. La pièce doit s’intégrer dans un ensemble déjà existant, avec ses propres dimensions et ses propres contraintes. Les trous de fixation, les épaisseurs, les zones de contact et les dégagements doivent donc être pris en compte.

Pour cette reproduction, nous avons choisi une impression en **PETG blanc**. Le PETG est particulièrement intéressant pour ce type de pièce fonctionnelle grâce à sa bonne résistance générale et à sa facilité de mise en œuvre en impression FDM. Le choix du blanc permettait également de rester proche de l’aspect de la pièce d’origine et de conserver une certaine discrétion une fois le volet remonté.

La préparation de l’impression a ensuite consisté à rechercher une orientation adaptée à la géométrie de la pièce. Comme pour toute pièce mécanique imprimée en 3D, l’orientation n’est pas uniquement une question d’esthétique. Elle intervient également dans la manière dont les couches sont déposées et dans la façon dont la pièce va supporter les contraintes auxquelles elle sera soumise.

Une première impression permet généralement de valider le modèle directement sur l’équipement. Dans le cas d’une réparation de volet, cette étape est particulièrement utile car les dimensions réelles du montage peuvent révéler des détails qui ne sont pas toujours évidents lors de la modélisation.

La pièce imprimée a donc été mise en place sur le battant afin de vérifier son positionnement et son fonctionnement. Si une adaptation est nécessaire, le fichier 3D peut être corrigé et une nouvelle version fabriquée rapidement. Cette possibilité constitue l’un des principaux intérêts de l’impression 3D pour les réparations à l’unité.

Une fois la géométrie validée, la pièce peut être reproduite à nouveau si nécessaire. Le fichier numérique devient alors une véritable référence pour la réparation. Si la même pièce devait être remplacée plusieurs années plus tard, il serait possible de repartir directement du modèle réalisé, sans avoir à recommencer toute la phase de relevé et de reconstruction.

Ce type de réparation illustre également une autre possibilité offerte par l’impression 3D : fabriquer uniquement ce dont on a besoin. Pour une pièce unique ou quelques exemplaires, il n’est pas nécessaire de mettre en place un outillage industriel ou de commander une quantité importante de pièces. Le modèle est préparé une fois et peut ensuite être imprimé à la demande.

Dans le cas de ce battant de volet, l’objectif n’était évidemment pas de fabriquer un nouvel équipement. Il s’agissait simplement de remplacer un petit élément devenu défaillant afin de permettre au volet de continuer à remplir sa fonction.

C’est souvent dans ces situations très simples que l’impression 3D prend tout son sens. Une petite pièce peut avoir une valeur relativement faible en elle-même, mais son absence peut rendre inutilisable un ensemble beaucoup plus important. La possibilité de la reproduire rapidement permet alors d’éviter un remplacement disproportionné par rapport à la panne.

La réparation permet également de conserver les éléments existants. Plutôt que de jeter un battant de volet pour une petite pièce cassée, on peut parfois intervenir uniquement sur l’élément défectueux. L’impression 3D devient ainsi un outil complémentaire aux méthodes traditionnelles de réparation et contribue, dans certains cas, à prolonger la durée de vie des équipements.

Cette réalisation en PETG blanc est finalement un exemple assez représentatif de notre travail chez OBJET MAKER : partir d’une pièce existante, comprendre son rôle, la reconstruire en 3D, fabriquer un premier exemplaire puis vérifier directement son intégration dans l’équipement.

Une pièce détachée relativement simple, imprimée à l’unité, peut ainsi permettre de remettre en service un battant de volet sans avoir à remplacer l’ensemble. C’est toute l’intérêt de la fabrication additive pour les petites réparations : produire la pièce nécessaire, au moment où elle est nécessaire, même lorsque la pièce d’origine n’est plus facilement disponible.
