Fixation tubulaire

Impression 3D d’une fixation tubulaire à clips

Les petites pièces de fixation font partie des demandes que nous rencontrons régulièrement en impression 3D. Elles sont souvent très simples en apparence, mais doivent pourtant répondre à plusieurs contraintes : maintenir correctement un élément, s’adapter à un diamètre précis, rester suffisamment souples ou résistantes pour être mises en place et, surtout, pouvoir être retirées lorsque cela est nécessaire.

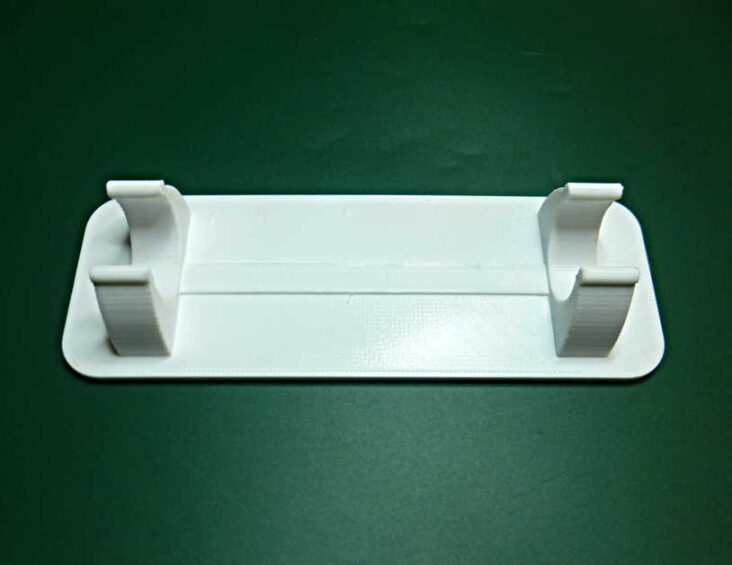

Cette réalisation concerne une **fixation tubulaire à clips**, conçue pour maintenir un élément cylindrique sans avoir recours à une fixation permanente.

Le principe était assez simple : la pièce devait venir se positionner autour d’un tube et le maintenir grâce à un système de clipsage. Ce type de fixation permet d’éviter l’utilisation de vis ou d’autres éléments de fixation lorsque ceux-ci ne sont pas nécessaires. La pièce peut ainsi être installée directement sur son support et démontée plus facilement si besoin.

Comme souvent pour les pièces personnalisées, la première difficulté consiste à déterminer précisément les dimensions du tube concerné. Une fixation trop serrée peut rendre le clipsage difficile, voire empêcher la mise en place de la pièce. À l’inverse, un diamètre trop important ne permet pas d’obtenir un maintien satisfaisant.

La modélisation 3D permet justement de travailler sur cet ajustement. Le diamètre intérieur, l’épaisseur de la fixation et la géométrie des clips sont définis directement dans le modèle numérique. Il est également possible de prévoir les zones de flexion nécessaires au montage.

Le système à clips demande une attention particulière. Pour que la fixation puisse être mise en place, certaines parties doivent pouvoir légèrement se déformer ou s’écarter avant de reprendre leur position autour du tube. La géométrie doit donc trouver un équilibre entre maintien et facilité de montage.

Une fois le modèle réalisé, nous avons préparé l’impression 3D en tenant compte de sa forme. L’orientation de la pièce dans le volume d’impression peut avoir son importance, notamment au niveau des clips et des zones qui seront sollicitées lors de la mise en place.

Le premier exemplaire imprimé constitue alors un véritable test grandeur nature. Même lorsque les dimensions ont été correctement définies sur le modèle 3D, le montage réel permet de vérifier le comportement de la fixation. Le tube permet notamment de contrôler le serrage, le clipsage et la facilité de démontage.

C’est l’un des intérêts majeurs de la fabrication additive pour ce type de projet. Une première version peut être réalisée rapidement, testée directement sur l’ensemble concerné et éventuellement modifiée. Si le clipsage est trop dur ou au contraire trop lâche, la géométrie peut être ajustée dans le fichier avant de produire une nouvelle version.

Cette possibilité de travailler par essais successifs est particulièrement adaptée aux petites pièces fonctionnelles. Il n’est pas nécessaire de prévoir une fabrication importante dès le départ. Quelques exemplaires peuvent suffire pour valider le principe avant de passer à une petite série.

La fixation tubulaire peut également être adaptée à différentes dimensions. En conservant le principe général du modèle, le diamètre intérieur ou certaines caractéristiques de la pièce peuvent être modifiés afin de répondre à un autre besoin. Le fichier numérique constitue alors une base de travail facilement réutilisable.

Ce genre de pièce illustre bien l’un des avantages de l’impression 3D : la possibilité de fabriquer des fixations qui n’existent pas forcément dans le commerce ou qui ne correspondent pas exactement aux dimensions recherchées.

Dans un projet traditionnel, une fixation tubulaire particulière peut nécessiter l’adaptation d’une pièce existante, l’ajout de vis ou la fabrication d’un élément spécifique. Avec l’impression 3D, la pièce peut directement être conçue autour de l’élément à maintenir.

Le système à clips apporte également un intérêt pratique. Lorsque l’accès aux vis est difficile ou lorsque la pièce doit pouvoir être démontée régulièrement, un système de fixation sans vis peut simplifier l’utilisation. Le maintien est assuré par la géométrie de la pièce elle-même.

Comme pour toutes les pièces imprimées destinées à un usage fonctionnel, la conception doit cependant tenir compte des contraintes réelles. Le diamètre du tube, les efforts appliqués, les manipulations répétées et les conditions d’utilisation peuvent influencer le comportement de la fixation. Une pièce destinée à un usage léger n’aura évidemment pas les mêmes exigences qu’une fixation soumise à des efforts importants.

Dans cette réalisation, l’impression 3D a donc permis de transformer un besoin très concret en une petite pièce personnalisée. Le principe est simple, mais la conception permet d’obtenir exactement le type de fixation recherché : une pièce tubulaire qui se met en place par clipsage et qui peut être retirée sans démontage complexe.

Ce sont souvent ces petits accessoires qui montrent le mieux l’intérêt de la fabrication additive. Il n’est pas nécessaire de produire un objet complexe pour tirer parti de l’impression 3D. Une simple fixation, lorsqu’elle doit avoir une forme ou une dimension particulière, peut déjà justifier la création d’un modèle sur mesure.

Chez OBJET MAKER, ce type de réalisation fait partie des projets où l’impression 3D répond directement à un besoin pratique : concevoir une pièce adaptée à un élément existant, la fabriquer à l’unité ou en petite série, puis la modifier facilement si les premiers essais montrent qu’un ajustement est nécessaire.
