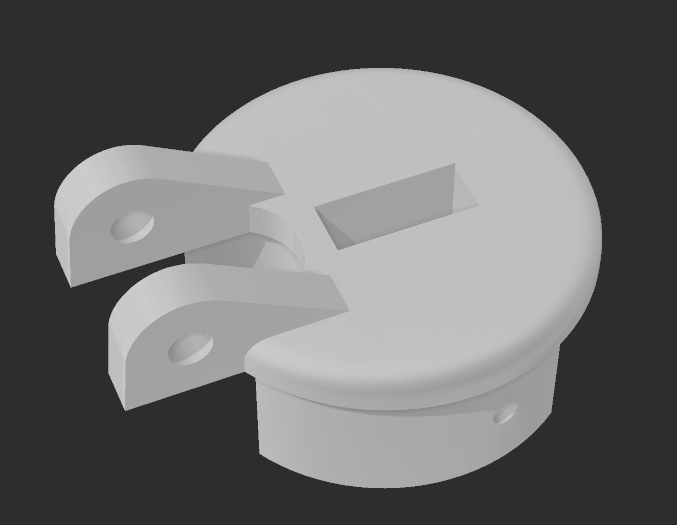

Embout coulisseau

Impression 3D d’embouts et de coulisseaux pour la rénovation d’un bateau

La rénovation d’un bateau demande parfois de remplacer de petites pièces en plastique qui, malgré leur taille réduite, jouent un rôle important dans le fonctionnement ou la finition de certains équipements. Avec le temps, l’exposition au soleil, à l’humidité et aux conditions propres à l’environnement marin peut fragiliser les éléments en plastique. Certains se fissurent, se déforment ou finissent par disparaître lors d’une réparation.

Le problème est que ces pièces détachées ne sont pas toujours disponibles à la vente. Sur un bateau ancien, un modèle de pièce peut avoir été abandonné par le fabricant, ou être difficile à identifier parmi les nombreuses références du marché nautique. La fabrication par impression 3D constitue alors une possibilité intéressante pour reproduire des petits composants spécifiques, comme des embouts ou des coulisseaux, nécessaires à la remise en état d’un équipement existant.

Des petites pièces détachées difficiles à retrouver

Dans le cadre de ce projet, il s’agissait de réaliser de petits éléments destinés à la rénovation d’un bateau : des embouts et des coulisseaux. Ces composants peuvent sembler secondaires, mais leur forme doit correspondre à leur emplacement d’origine pour permettre un montage correct.

Un embout peut notamment servir à terminer un profilé, protéger une extrémité ou assurer un ajustement entre plusieurs éléments. Un coulisseau, quant à lui, est conçu pour se déplacer dans une glissière ou guider un élément mobile. Dans les deux cas, la géométrie de la pièce est importante : une forme trop large peut empêcher le montage, tandis qu’un jeu trop important risque de provoquer du mouvement ou un mauvais maintien.

Lorsque la pièce d’origine est encore disponible, elle constitue un point de départ utile pour comprendre sa forme et ses dimensions. Même lorsqu’elle est usée ou partiellement détériorée, elle peut fournir des indications précieuses pour préparer sa reproduction.

La modélisation 3D pour reproduire la pièce

Avant de lancer une impression, il faut déterminer la géométrie nécessaire à la fabrication. Selon l’état des pièces d’origine et les informations disponibles, cette étape peut s’appuyer sur une prise de mesures, l’observation des surfaces de contact et l’étude de la manière dont chaque élément s’intègre dans son logement.

La modélisation 3D permet ensuite de reconstruire la forme de l’embout ou du coulisseau. Les dimensions importantes sont celles qui conditionnent le montage : largeur, épaisseur, longueur, forme des extrémités et éventuelles zones de guidage ou de fixation.

L’objectif n’est pas simplement d’obtenir une pièce visuellement similaire. Il faut également tenir compte de sa fonction et de son environnement. Pour un coulisseau, par exemple, les surfaces en contact avec la glissière méritent une attention particulière. La pièce doit pouvoir prendre sa place sans forcer excessivement, tout en conservant un ajustement adapté à son usage.

La conception numérique offre également la possibilité de modifier certains détails si un premier essai révèle un ajustement imparfait. Cette souplesse représente un avantage appréciable pour la reproduction de pièces détachées qui ne sont plus commercialisées.

L’impression 3D de petits composants sur mesure

Une fois le modèle préparé, l’impression 3D permet de fabriquer les pièces à la demande, sans devoir réaliser un outillage spécifique. Cette méthode convient particulièrement aux besoins de rénovation lorsqu’il ne faut remplacer que quelques éléments.

Le choix du matériau dépend de la fonction de la pièce. Pour un composant destiné à un bateau, il faut notamment considérer l’exposition aux UV, à l’humidité, aux variations de température et aux efforts mécaniques. Le matériau doit être choisi en fonction des conditions réelles d’utilisation, car tous les plastiques imprimables ne présentent pas la même résistance au vieillissement ni aux contraintes extérieures.

La technologie FDM, qui consiste à déposer un filament thermoplastique couche par couche, permet de fabriquer de nombreuses pièces fonctionnelles avec une géométrie adaptée. La disposition de la pièce sur le plateau et l’orientation des couches peuvent également influencer sa résistance. Ces paramètres doivent donc être pris en compte en fonction de la forme et des sollicitations attendues.

Une solution pour prolonger la vie des équipements nautiques

La fabrication d’embouts et de coulisseaux par impression 3D illustre l’intérêt de cette technologie pour l’entretien et la rénovation des bateaux. Plutôt que de remplacer un ensemble complet à cause d’un petit composant manquant, il devient possible d’étudier la reproduction de la pièce défectueuse et de fabriquer une nouvelle version adaptée au besoin.

Cette approche peut éviter certaines recherches de références devenues introuvables et limiter le remplacement inutile d’équipements encore utilisables. Elle permet aussi de produire uniquement la quantité nécessaire, ce qui est particulièrement pertinent pour les réparations ponctuelles.

Chez OBJET MAKER, notre service d’impression 3D sur mesure permet d’étudier différents projets de reproduction de pièces plastiques, qu’il s’agisse d’éléments pour un bateau, d’accessoires techniques ou de petites pièces destinées à la rénovation d’un équipement ancien.

Chaque projet doit toutefois être évalué selon sa fonction, son matériau et ses conditions d’utilisation. Pour les composants soumis à des efforts importants ou dont la défaillance pourrait compromettre la sécurité du bateau, la conception et le matériau doivent faire l’objet de vérifications adaptées avant toute remise en service.

L’impression 3D offre ainsi une piste concrète pour prolonger la durée de vie de certains équipements nautiques et redonner une utilité à des pièces détachées devenues difficiles à trouver.
