Réparation de parasols : quand l’impression 3D prolonge la durée de vie d’un équipement

Certaines réparations en impression 3D sont intéressantes parce qu’elles permettent simplement de remplacer une pièce cassée. D’autres le sont davantage parce qu’elles mettent en évidence un problème plus général : une machine ou un équipement peut être parfaitement fonctionnel, mais devenir inutilisable à cause d’une pièce mal dimensionnée ou d’un choix de conception qui n’a pas suffisamment pris en compte les contraintes de l’utilisation.

La réparation de ces parasols autopilotés appartient clairement à cette seconde catégorie.

Les parasols concernés étaient équipés d’un système permettant leur ouverture et leur fermeture de manière motorisée. Le mécanisme remplissait correctement sa fonction, mais une petite pièce située au niveau d’une articulation finissait par devenir le point faible de l’ensemble. Cette pièce avait un rôle de charnière et devait accompagner les mouvements du parasol tout en supportant les contraintes répétées liées à son utilisation.

Le problème venait du choix du matériau utilisé à l’origine. La pièce avait été réalisée en plastique alors que son emplacement et sa fonction la soumettaient à des contraintes mécaniques répétées. Avec le temps, les sollicitations successives finissaient par provoquer son usure ou sa rupture.

Une fois cette pièce cassée, le problème était disproportionné par rapport à sa taille. Le parasol pouvait être encore en bon état dans son ensemble, le système de motorisation pouvait continuer à fonctionner et la structure générale pouvait être conservée, mais l’articulation ne permettait plus au mécanisme de fonctionner correctement.

C’est là que l’impression 3D a permis d’apporter une solution.

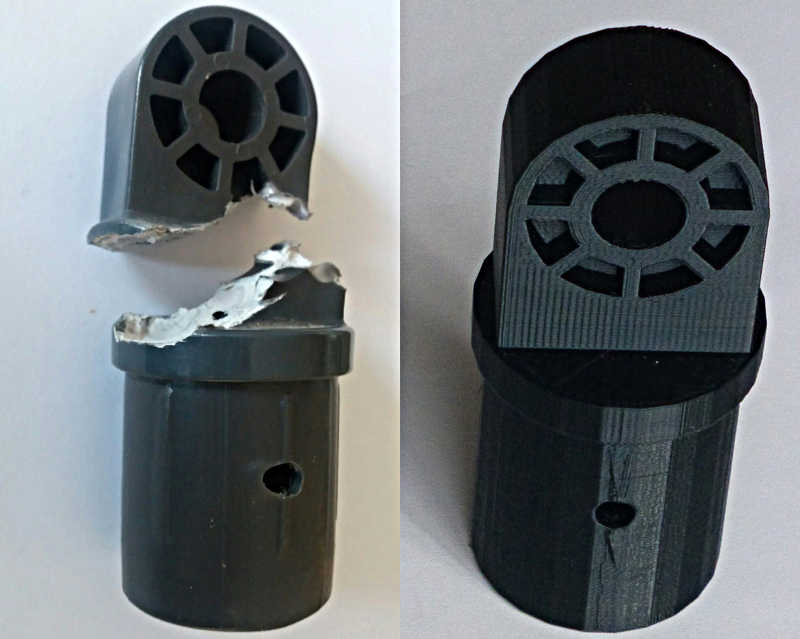

La première étape a consisté à récupérer la pièce d’origine et à comprendre précisément son rôle dans le mécanisme. Comme pour beaucoup de pièces de réparation, l’objectif n’était pas simplement de reproduire une forme extérieure. Il fallait retrouver les points de fixation, les dimensions de l’articulation et les différents dégagements nécessaires au mouvement.

Une fois la géométrie étudiée, la pièce a été reconstruite sous forme numérique afin de pouvoir réaliser un premier exemplaire. Cette étape permet également de conserver une copie du modèle, ce qui devient particulièrement intéressant lorsqu’il s’agit d’un équipement qui risque de connaître le même problème à plusieurs reprises.

Le premier exemplaire imprimé a permis de vérifier l’intégration de la pièce dans le mécanisme. Il fallait notamment s’assurer que la nouvelle charnière reprenait correctement sa place et permettait au parasol de retrouver son mouvement normal.

L’intérêt de l’impression 3D dans ce type de situation est évident : il est possible de fabriquer une pièce à l’unité, de modifier rapidement sa géométrie si nécessaire et de produire plusieurs exemplaires sans devoir mettre en place une fabrication industrielle spécifique.

Dans le cas présent, cette possibilité a permis de redonner une durée de vie supplémentaire aux parasols concernés. Au lieu de remplacer l’équipement complet pour une petite pièce défaillante, il était possible de remplacer uniquement l’élément responsable de la panne.

Mais cette réparation présente également une particularité importante.

L’impression 3D ne pouvait pas, à elle seule, résoudre le problème de conception initial. Elle permettait de reproduire la pièce et donc de réparer le parasol, mais elle ne changeait pas la nature de la contrainte à laquelle cette charnière était soumise.

Le choix initial d’une pièce en plastique pour une fonction de charnière fortement sollicitée peut être considéré comme un point faible de la conception. Il est facile d’imaginer qu’un élément métallique aurait pu offrir une durée de vie différente dans ces conditions. Il faut cependant distinguer la réparation réalisée de la conception d’origine : notre intervention consistait à permettre au parasol de fonctionner à nouveau, et non à redessiner entièrement son mécanisme.

C’est justement ce qui rend ce projet intéressant à présenter dans un portfolio. L’impression 3D est parfois présentée comme une solution capable de tout remplacer. Dans la réalité, elle reste un procédé de fabrication avec ses propres limites.

On peut reproduire une pièce cassée, adapter sa géométrie, choisir un matériau différent ou modifier certains détails. Mais si le problème vient d’un choix de conception plus profond, une pièce imprimée ne transforme pas pour autant le fonctionnement général de l’équipement.

Dans le cas de ces parasols, l’impression 3D a donc joué un rôle très concret : elle a permis de fabriquer rapidement une pièce de remplacement et d’éviter le remplacement complet d’un équipement encore utilisable. Elle a ainsi contribué à prolonger sa durée de vie.

Cette démarche rejoint une problématique que nous rencontrons régulièrement dans la reproduction de pièces détachées. Beaucoup d’équipements sont mis de côté non pas parce qu’ils sont arrivés au bout de leur durée de vie, mais parce qu’une petite pièce n’est plus disponible ou qu’elle a été conçue de manière à devenir le point faible de l’ensemble.

La réparation par impression 3D permet alors de remettre en service ces équipements, particulièrement lorsque les quantités nécessaires sont faibles et que la fabrication d’une pièce spécifique serait autrement difficile à justifier économiquement.

Elle permet également d’envisager une évolution de la pièce. Lorsque cela est techniquement possible, certains détails peuvent être renforcés, certaines zones peuvent être modifiées ou la géométrie peut être adaptée aux conditions réelles d’utilisation. Mais cette possibilité doit toujours être évaluée en fonction des contraintes auxquelles la pièce sera soumise.

Dans cette réalisation, l’objectif était avant tout pragmatique : remettre en fonctionnement des parasols autopilotés dont une petite pièce de charnière avait compromis l’utilisation.

Cette réparation montre finalement deux choses à la fois. D’un côté, l’impression 3D peut être un excellent moyen de lutter contre le remplacement prématuré d’un équipement en permettant de reproduire une pièce devenue défaillante. De l’autre, elle rappelle qu’un mauvais choix de conception reste un mauvais choix de conception, quel que soit le procédé utilisé pour fabriquer la pièce de remplacement.

L’impression 3D a donc permis ici de gagner du temps, d’éviter le remplacement complet des parasols et surtout de prolonger leur utilisation. Mais elle n’a pas vocation à masquer les faiblesses de conception des fabricants. Dans certains cas, elle constitue simplement le moyen le plus accessible de réparer ce qui aurait probablement dû être conçu autrement dès le départ.
