Pare-chocs de gondole

Impression 3D d’un pare-chocs de gondole industrielle en ABS gris

Dans un environnement industriel, certaines pièces ont une fonction très simple : protéger une machine, un équipement ou une structure contre les chocs et les contacts répétés. Ces éléments sont rarement considérés comme des pièces importantes lorsqu’ils sont neufs, mais leur rôle devient évident lorsqu’ils sont absents ou endommagés.

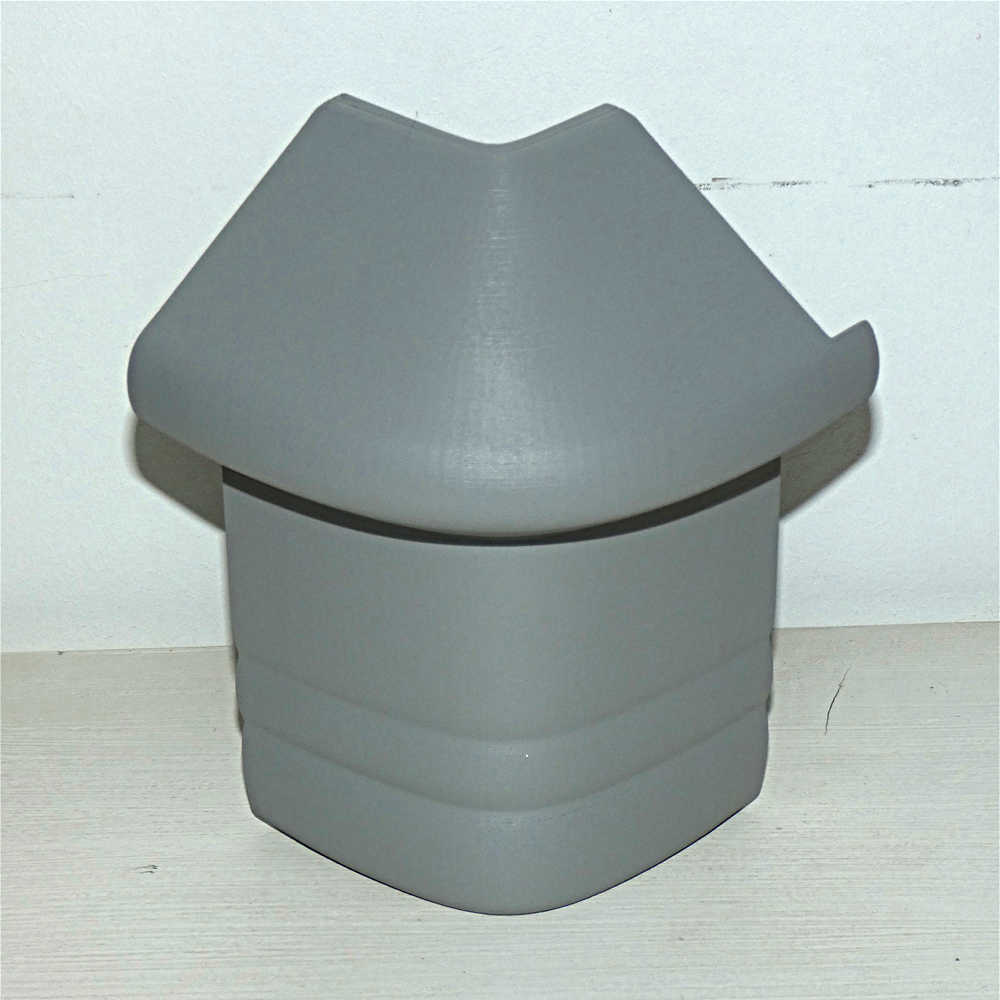

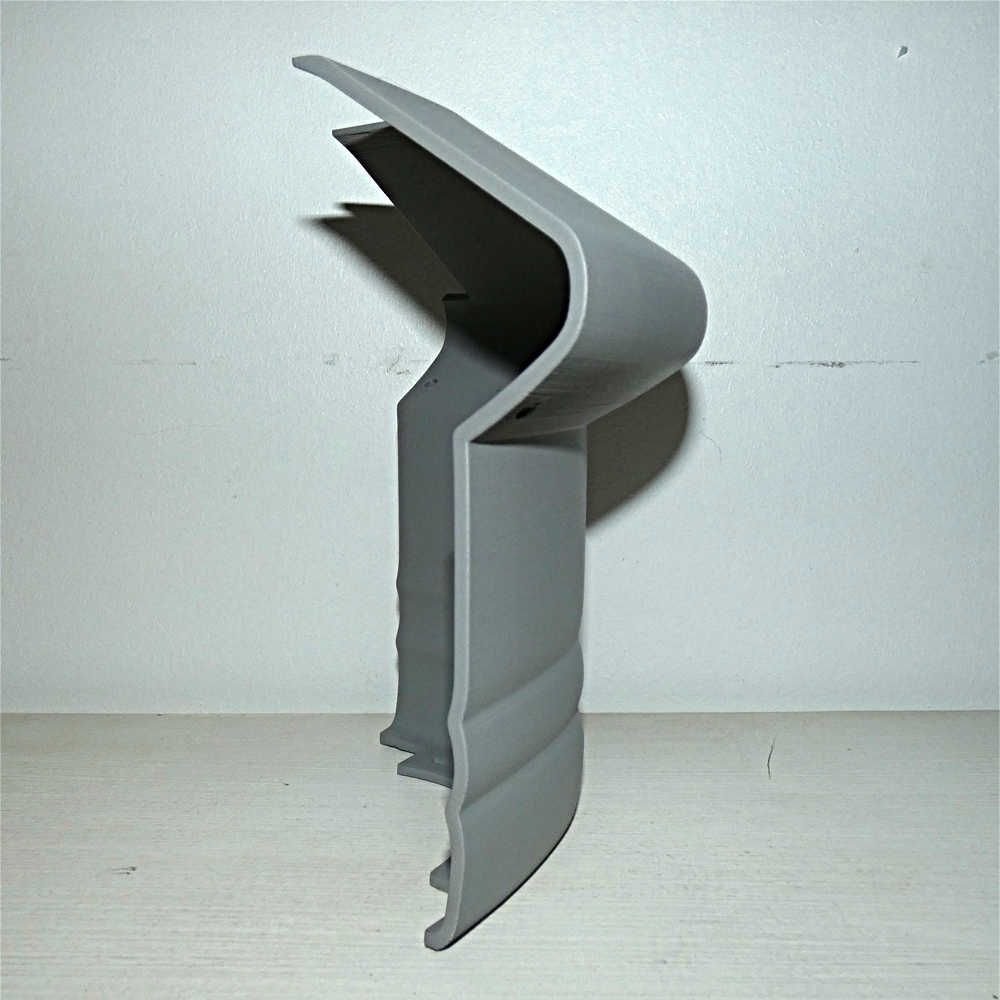

C’est dans ce contexte que nous avons réalisé ce pare-chocs destiné à une gondole industrielle, fabriqué en impression 3D à partir d’ABS gris.

La pièce avait pour fonction de protéger une partie de la structure contre les contacts et les petits chocs pouvant se produire lors de l’utilisation de l’installation. Il s’agissait donc d’un élément relativement simple dans sa conception, mais qui devait être parfaitement adapté à son emplacement.

Comme pour beaucoup de pièces de remplacement destinées à des équipements industriels, la première étape a consisté à comprendre comment le pare-chocs devait être installé. Il ne suffisait pas de reproduire approximativement sa forme. Les dimensions extérieures, les points de fixation et les zones en contact avec la structure existante devaient être pris en compte.

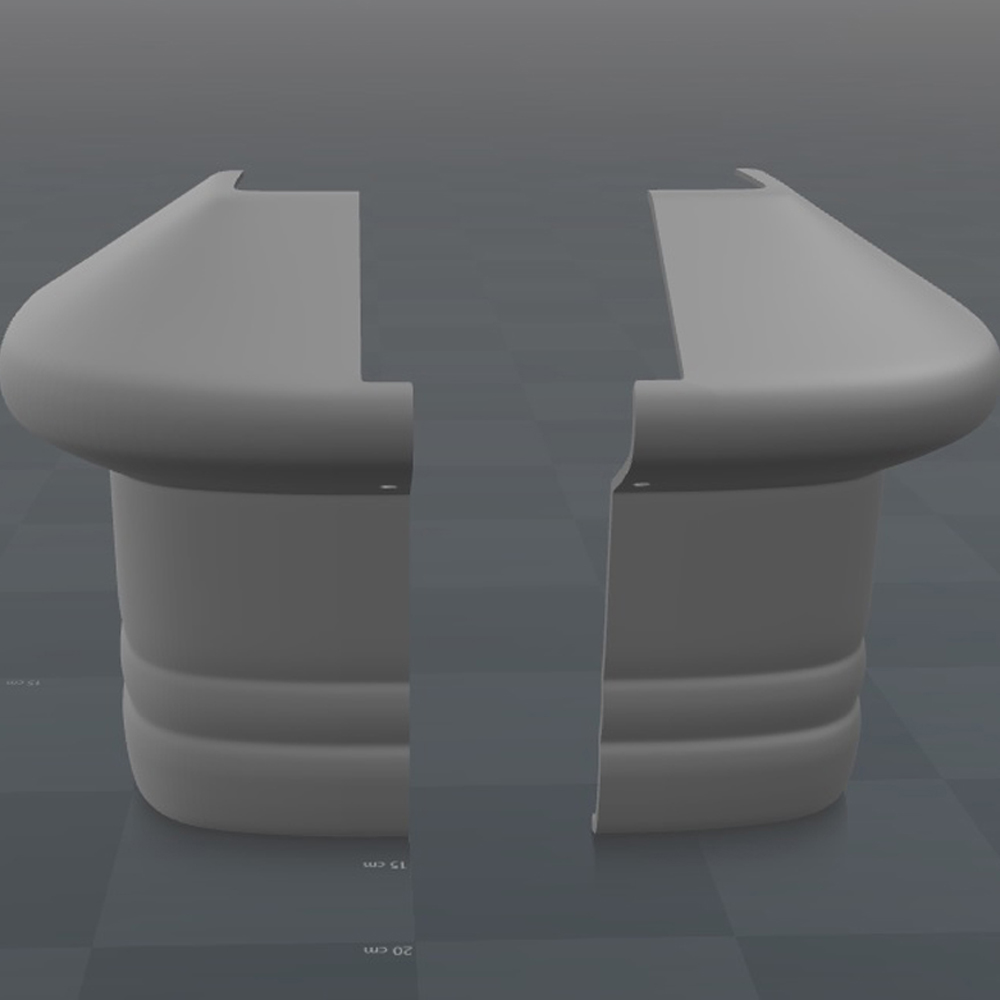

Le modèle 3D a donc été réalisé à partir des éléments disponibles et des mesures nécessaires au montage. Cette étape permet de reconstruire une pièce qui s’intègre directement dans un équipement existant, sans avoir à modifier l’ensemble de la structure.

L’intérêt de l’impression 3D apparaît rapidement dans ce type de projet. Lorsqu’une pièce de protection est spécifique à une machine ou à une installation, il n’est pas toujours possible de trouver un modèle standard correspondant exactement aux dimensions recherchées. La fabrication sur mesure permet alors de partir directement du besoin réel.

Pour cette réalisation, le choix s’est porté sur de l’ABS gris. Le matériau devait répondre aux contraintes liées à une pièce fonctionnelle destinée à être utilisée dans un environnement où elle pouvait subir des contacts répétés.

La couleur grise permettait également de rester discrète et de s’intégrer visuellement à la structure industrielle existante.

La préparation de l’impression a demandé une attention particulière à l’orientation de la pièce. Pour un élément destiné à absorber ou supporter des contacts, la manière dont les couches sont déposées peut avoir son importance. Il faut donc rechercher une orientation cohérente avec la géométrie de la pièce et les contraintes auxquelles elle sera soumise.

Une première impression permet ensuite de vérifier l’intégration du pare-chocs directement sur la gondole.

Cette étape de montage est importante pour les pièces industrielles sur mesure. Même lorsque toutes les dimensions ont été relevées avec précision, l’essai réel permet de vérifier les dégagements, la position des fixations et la manière dont la pièce vient s’appuyer sur la structure.

Si une modification est nécessaire, le modèle numérique peut être corrigé avant de produire une nouvelle version. L’impression 3D permet ainsi de travailler progressivement jusqu’à obtenir une pièce parfaitement adaptée à son emplacement.

Une fois le modèle validé, plusieurs exemplaires peuvent également être produits si la même protection est nécessaire à différents endroits de l’installation. Le fichier numérique devient alors une référence permettant de reproduire les pièces sans devoir recommencer la conception.

Cette possibilité est particulièrement intéressante pour les équipements industriels. Les besoins peuvent être très spécifiques et les quantités relativement faibles. Une entreprise peut avoir besoin de quelques protections, de quelques supports ou de quelques pièces de remplacement sans que la fabrication d’un outillage industriel dédié soit économiquement pertinente.

L’impression 3D permet dans ce cas de produire uniquement la quantité nécessaire.

Le pare-chocs de gondole est également un bon exemple de pièce dont l’importance ne se remarque réellement que lorsqu’elle manque. Sa fonction est justement d’éviter que les chocs atteignent directement la structure protégée. Il s’agit donc d’une pièce d’usure ou de protection qui peut être remplacée sans devoir intervenir sur l’équipement principal.

C’est une approche intéressante pour la maintenance industrielle. Au lieu de remplacer une partie importante d’une installation pour une petite pièce endommagée, il peut être possible de reproduire uniquement l’élément concerné.

L’impression 3D offre également la possibilité de conserver le modèle de la pièce. Si le pare-chocs est de nouveau endommagé après plusieurs années, il est possible de relancer une fabrication à partir du fichier existant. Le modèle numérique devient ainsi une petite archive des pièces spécifiques utilisées sur l’installation.

Ce type de réalisation montre une fois encore que l’intérêt de l’impression 3D ne réside pas uniquement dans la fabrication de formes complexes. Une pièce très simple peut parfaitement justifier une conception sur mesure lorsqu’elle doit s’adapter à un équipement existant.

Dans le cas de cette gondole industrielle, l’objectif était avant tout pratique : réaliser un pare-chocs adapté aux dimensions de l’installation, suffisamment fonctionnel pour assurer son rôle de protection et facilement reproductible si nécessaire.

Chez OBJET MAKER, ce sont précisément ces demandes concrètes qui rendent l’impression 3D intéressante. Une pièce spécifique, parfois impossible à trouver dans un catalogue, peut être reconstruite à partir de l’existant puis fabriquée en petite quantité.

Le pare-chocs en ABS gris vient ainsi prendre place sur la gondole sans nécessiter de modification importante de l’équipement. Une petite pièce fabriquée sur mesure permet de protéger une installation existante et, lorsque cela est nécessaire, de faciliter les opérations de maintenance et de remplacement.
