Maquette 3D architecte

Impression 3D d’une maquette d’architecte pour une maison contemporaine

Pour un projet de construction, il n’est pas toujours facile de se représenter un bâtiment uniquement à partir de plans, de coupes ou de vues réalisées sur ordinateur. Même lorsque le projet est parfaitement modélisé en 3D, passer d’une représentation numérique à un véritable objet physique apporte une autre manière de comprendre l’architecture.

C’est dans cette optique que nous avons réalisé cette **maquette 3D d’architecte pour une maison contemporaine**.

Le modèle représentait une habitation contemporaine dont l’architecture reposait principalement sur l’association de plusieurs volumes, les ouvertures et les proportions générales du bâtiment. L’objectif de la maquette était de restituer ces caractéristiques de manière suffisamment claire pour permettre d’apprécier le projet dans son ensemble.

La première difficulté avec une maquette imprimée en 3D est de ne pas considérer le fichier architectural comme un fichier d’impression prêt à l’emploi. Un modèle conçu pour représenter une maison dans un logiciel d’architecture n’est pas nécessairement adapté à une fabrication à petite échelle.

À l’échelle réelle, certaines épaisseurs ou certains détails ne posent aucun problème. Une fois le bâtiment réduit à quelques dizaines de centimètres, ils peuvent en revanche devenir trop fins pour être imprimés correctement. Il faut donc préparer le modèle en tenant compte de cette réduction.

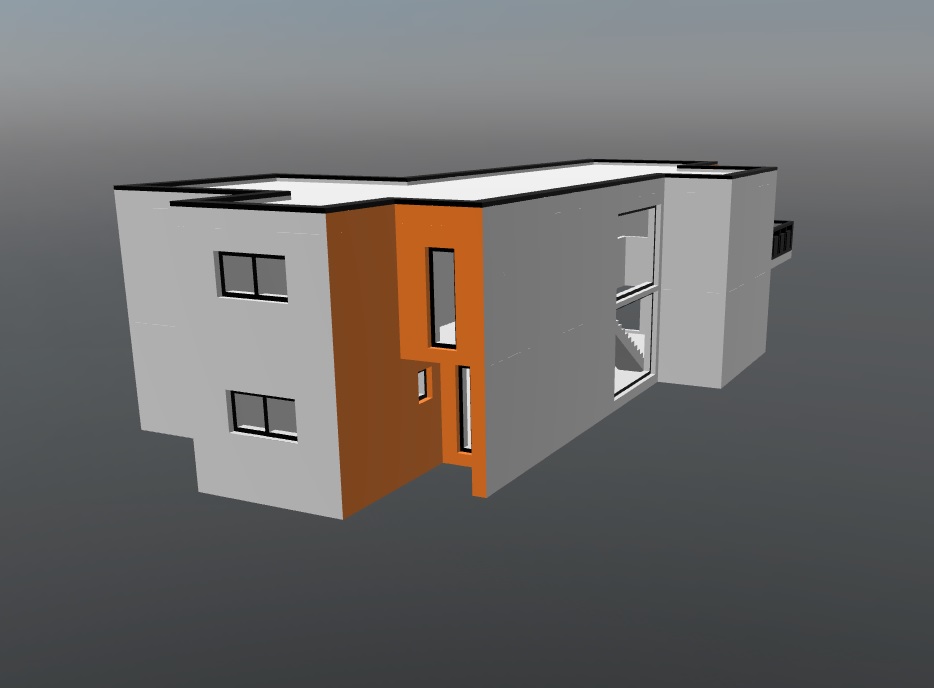

Nous avons ainsi travaillé sur le fichier afin de conserver les éléments qui permettaient de reconnaître immédiatement le projet : les différents volumes, les ouvertures, les niveaux et les principales caractéristiques de la façade.

Le travail sur l’échelle est particulièrement important. Une maquette trop petite risque de perdre une partie des détails et de rendre les ouvertures difficiles à distinguer. À l’inverse, augmenter fortement la taille permet d’obtenir davantage de détails mais entraîne un temps de fabrication plus important.

L’objectif était donc de trouver un compromis permettant de conserver une lecture claire du projet tout en gardant une maquette facilement manipulable et présentable.

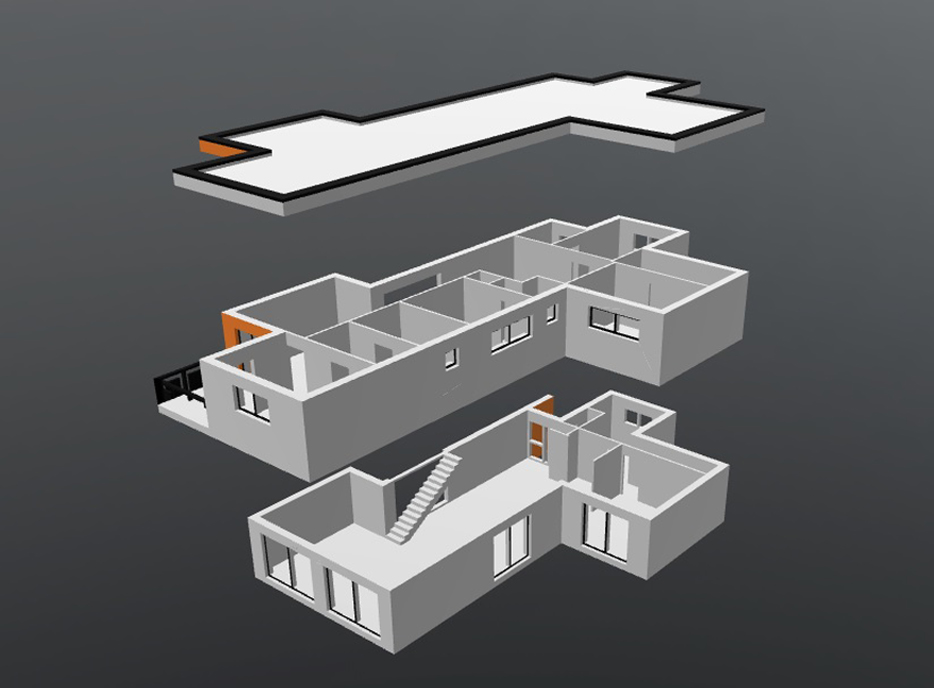

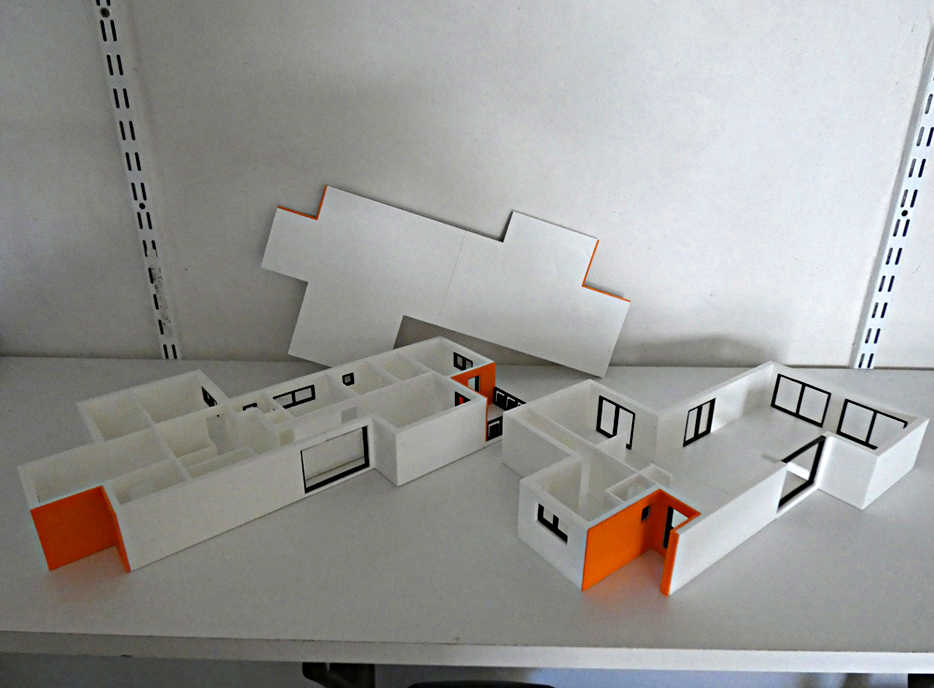

La géométrie de la maison a également été étudiée afin de déterminer comment elle pouvait être fabriquée. Certaines parties du bâtiment peuvent être imprimées ensemble tandis que d’autres sont plus faciles à réaliser séparément. Ce découpage permet notamment de limiter les supports et d’obtenir une meilleure qualité sur les surfaces visibles.

Pour une maquette architecturale, la gestion des supports est un point important. Une façade destinée à être présentée au client ne doit pas nécessairement être imprimée dans une orientation qui laisserait de nombreuses marques sur sa surface. L’orientation des différentes pièces est donc choisie en fonction de leur géométrie et de leur importance visuelle.

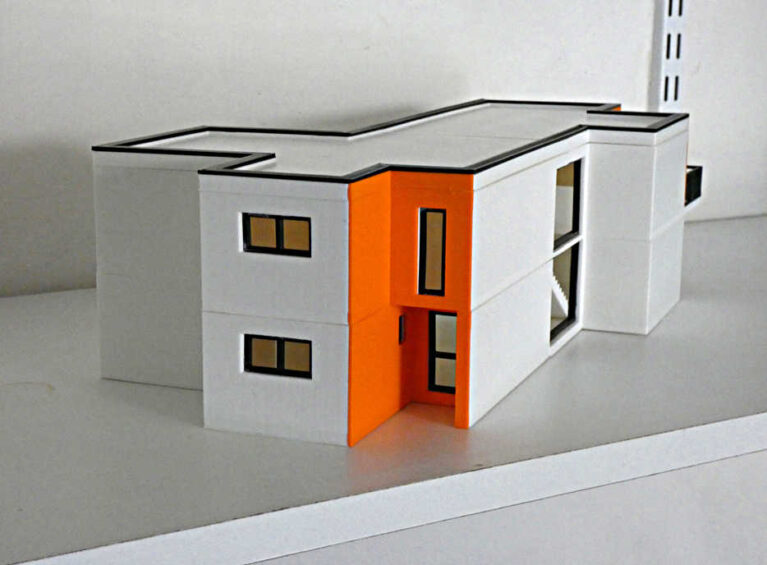

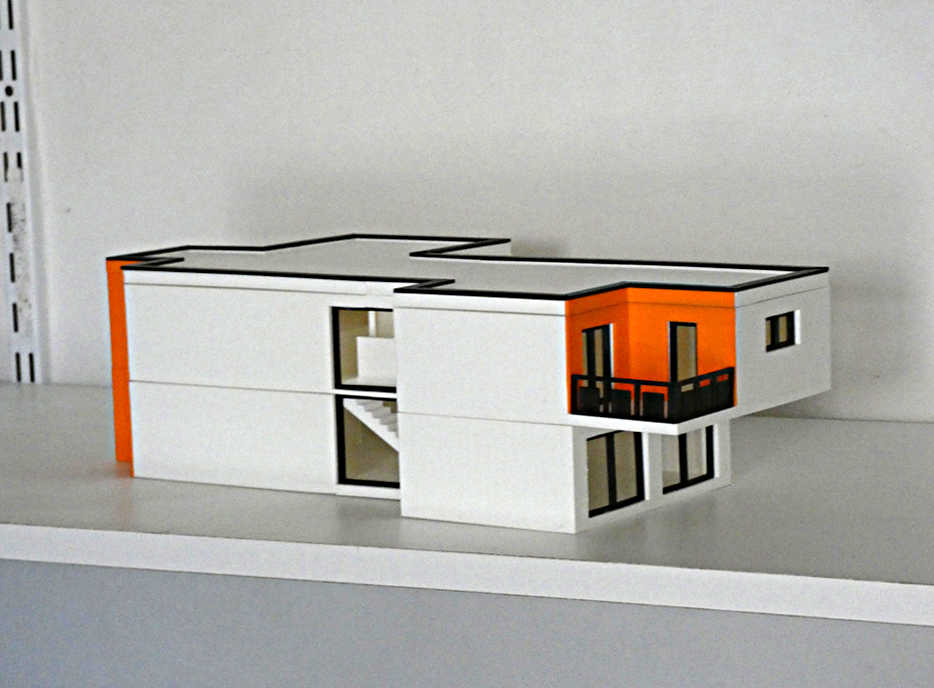

Le résultat commence réellement à prendre forme lors de l’assemblage. Les différentes pièces imprimées permettent de retrouver progressivement le volume général de la maison.

C’est aussi à ce moment que la différence entre le modèle numérique et la maquette physique devient particulièrement intéressante. Sur l’écran, on peut modifier le point de vue instantanément. Avec une maquette, il suffit de la prendre en main pour observer la maison depuis tous ses côtés.

Cette liberté de regard permet notamment de mieux apprécier les proportions et les relations entre les différents volumes.

Pour un architecte, la maquette peut également devenir un support de présentation. Elle permet de montrer concrètement au client à quoi ressemble le projet et de faciliter les échanges autour de certains choix architecturaux.

Une ouverture qui semble relativement petite sur un plan peut apparaître très différente lorsque l’on observe le volume réel de la maquette. De la même manière, un décroché, une avancée ou une différence de niveau peut être beaucoup plus facilement compris en trois dimensions.

L’impression 3D permet également de réaliser plusieurs versions d’un même projet. Si le projet évolue, le modèle numérique peut être modifié puis une nouvelle maquette peut être fabriquée. Il devient alors possible de comparer physiquement différentes versions d’un projet architectural.

C’est un aspect particulièrement intéressant pour les projets contemporains, dont la conception peut évoluer progressivement au fil des échanges entre l’architecte et son client.

La maquette conserve également une valeur une fois le projet terminé. Elle constitue une représentation physique du bâtiment à un instant donné de sa conception. Le fichier numérique peut être conservé parallèlement et permettre, si nécessaire, de produire ultérieurement une nouvelle version.

Cette réalisation illustre donc une utilisation assez directe de l’impression 3D dans le domaine de l’architecture. À partir d’un modèle numérique conçu par l’architecte, il est possible de fabriquer rapidement une représentation physique du bâtiment sans devoir réaliser manuellement l’ensemble de la maquette.

L’impression 3D ne remplace pas pour autant le travail de conception architecturale. Elle intervient comme un moyen de donner une forme physique à un projet déjà conçu et de faciliter sa présentation.

Chez OBJET MAKER, nous pouvons intervenir sur cette étape lorsque le modèle 3D existe déjà, en préparant sa géométrie pour l’impression et en adaptant sa fabrication aux contraintes de l’échelle choisie.

Dans le cas de cette maison contemporaine, l’intérêt de la maquette était justement de rendre le projet concret. Au lieu de rester uniquement sur un écran ou sur des documents techniques, l’architecture pouvait être observée directement sous la forme d’un objet.

Une maquette d’architecte imprimée en 3D devient ainsi un véritable support de dialogue. Elle permet de tourner autour du projet, d’en observer les volumes, de mieux comprendre ses proportions et de donner au futur bâtiment une première existence physique avant même le début de sa construction.
