Joint plat anti-vibration en TPU flexible noir

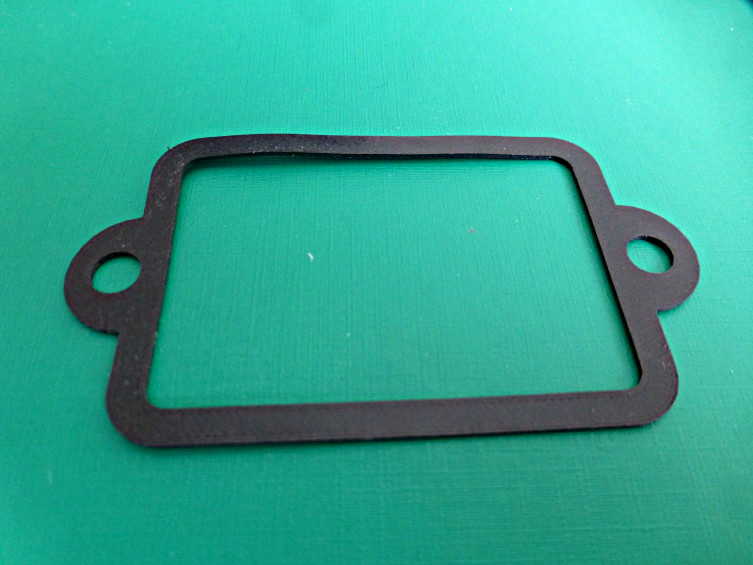

Cette réalisation concerne l’impression 3D d’un joint plat destiné à limiter les vibrations entre deux éléments mécaniques. La pièce a été fabriquée en TPU flexible noir, un matériau particulièrement adapté lorsque l’on recherche à la fois une certaine souplesse et une bonne capacité à absorber les petits mouvements ou les vibrations.

Il s’agit d’une pièce assez simple dans sa géométrie. Un joint plat ne comporte généralement pas de formes très complexes et peut sembler, au premier regard, être une pièce facile à fabriquer. Pourtant, le choix du matériau et la manière dont il est imprimé ont ici une importance particulière. La fonction du joint dépend directement de sa capacité à se déformer légèrement lorsqu’il est comprimé ou soumis aux vibrations.

C’est justement ce qui nous a conduits vers le TPU.

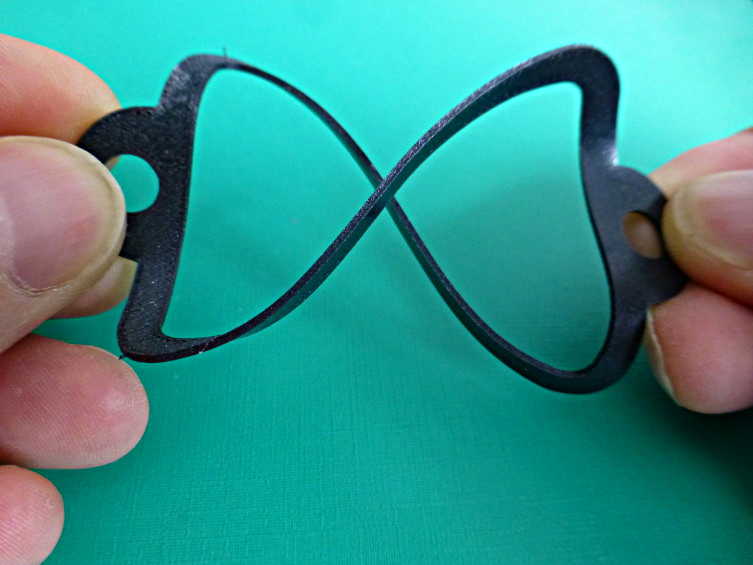

Contrairement à un filament rigide comme le PLA, le TPU possède une certaine élasticité. Une fois imprimée, la pièce peut donc être légèrement comprimée et reprendre sa forme. Cette caractéristique permet de créer une interface souple entre deux éléments qui, sans cela, seraient directement en contact.

Dans le cas présent, le joint avait pour fonction de réduire la transmission des vibrations. Il ne s’agissait donc pas simplement de reproduire une forme existante, mais de fabriquer une pièce dont la matière participe directement au fonctionnement.

La première étape a consisté à préparer le modèle 3D à partir des dimensions nécessaires. Pour ce type de pièce, les dimensions extérieures et intérieures doivent être respectées afin que le joint puisse trouver correctement sa place lors du montage. L’épaisseur est également un paramètre important puisqu’elle influence directement la manière dont la pièce va se comprimer.

Avec un matériau flexible, la perception des dimensions est un peu différente d’avec une pièce rigide. Le TPU peut se déformer lors de la manipulation et son comportement dépend de la façon dont les couches ont été déposées. La préparation de l’impression doit donc tenir compte de cette souplesse.

L’impression du TPU demande également davantage d’attention que celle d’un filament rigide. Le filament flexible se comporte différemment dans le système d’extrusion et il faut notamment éviter des conditions d’impression trop agressives. La vitesse d’impression est généralement adaptée afin de conserver une extrusion régulière et de limiter les problèmes liés à la flexibilité du filament.

Pour ce joint, nous avons choisi un TPU flexible noir. La couleur reste secondaire par rapport à la fonction de la pièce, mais le noir est particulièrement adapté à ce type d’élément technique. Il permet également de conserver un aspect discret une fois le joint installé.

Après impression, le joint est contrôlé avant son utilisation. On vérifie notamment sa forme générale, son épaisseur et la régularité des contours. Sur une pièce flexible, il est également intéressant de la manipuler pour vérifier qu’elle présente une souplesse régulière et qu’il n’y a pas de défaut important susceptible de gêner son montage.

Une fois installé, le joint vient s’intercaler entre les éléments concernés. Il crée ainsi une séparation souple là où un contact direct pourrait transmettre davantage les vibrations.

C’est un exemple assez représentatif d’une utilisation concrète de l’impression 3D. La pièce n’a rien de spectaculaire visuellement. Elle ressemble simplement à un petit joint plat. Pourtant, son intérêt réside justement dans sa fonction et dans le choix du matériau.

Le TPU permet ici de réaliser une pièce qui aurait été difficile à obtenir avec un filament rigide. Il est possible de définir précisément la forme du joint dans le fichier 3D, puis de fabriquer uniquement la quantité nécessaire. Si les dimensions doivent évoluer après un premier essai, le modèle peut être modifié et une nouvelle version imprimée.

Cette possibilité est particulièrement intéressante pour les pièces d’adaptation ou de remplacement. Il n’est pas toujours facile de trouver dans le commerce un joint correspondant exactement à une dimension ou à une configuration particulière. L’impression 3D permet alors de fabriquer une pièce adaptée directement au besoin.

Elle permet également de tester différentes épaisseurs ou géométries. Une première version peut être utilisée pour vérifier le montage, puis une seconde version peut être réalisée si le comportement du système nécessite une modification.

Dans le cas d’un élément anti-vibration, cette approche peut être particulièrement utile puisque la géométrie et la souplesse du joint peuvent influencer le comportement de l’ensemble. L’impression 3D permet de faire évoluer facilement le modèle sans devoir fabriquer immédiatement un outillage spécifique.

Cette réalisation montre donc une autre facette de notre travail chez OBJET MAKER. L’impression 3D ne sert pas uniquement à fabriquer des pièces rigides ou des objets de présentation. Avec des matériaux comme le TPU, elle permet également de réaliser des éléments souples destinés à remplir une fonction mécanique précise.

Le joint plat anti-vibration en TPU noir est finalement une petite pièce, mais elle illustre bien l’intérêt de choisir le matériau en fonction de l’utilisation. Ici, la souplesse du TPU n’est pas simplement une caractéristique du filament : c’est précisément cette propriété qui permet à la pièce de jouer son rôle.

C’est ce type de réalisation qui montre tout l’intérêt de disposer de plusieurs technologies et matériaux d’impression. À partir d’un besoin très concret, il est possible de concevoir une géométrie adaptée, de choisir une matière correspondant à la fonction recherchée et de produire rapidement une pièce sur mesure, même lorsqu’il ne s’agit que de quelques exemplaires.
