Vase design

Vase design effet Voronoï – une impression 3D avec de multiples rétractions

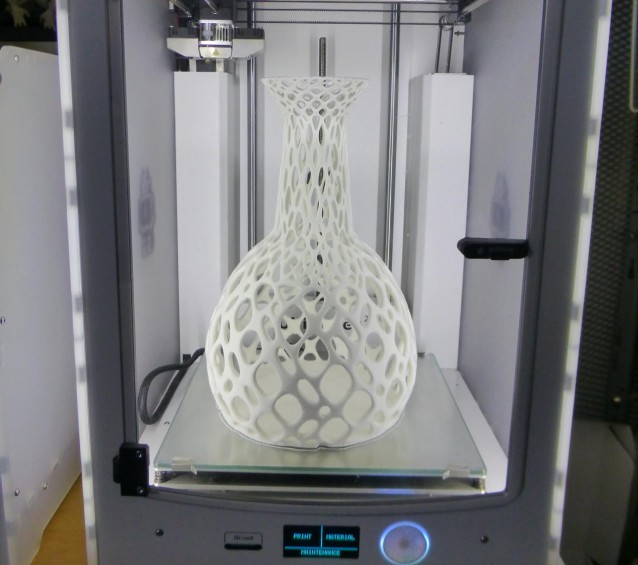

Ce vase au design inspiré du motif Voronoï est un bon exemple de pièce dont l’intérêt ne réside pas uniquement dans son apparence finale, mais aussi dans la manière dont elle doit être imprimée. À première vue, la forme semble assez simple : un volume de vase avec une structure ajourée qui donne cet aspect organique et irrégulier. Pourtant, cette géométrie particulière demande une préparation et des réglages d’impression assez différents de ceux utilisés pour une pièce classique.

Le motif Voronoï crée une succession de cellules de tailles et de formes différentes. Les parois ne suivent donc pas une géométrie régulière comme sur un vase cylindrique traditionnel. La buse doit constamment suivre les contours de ces ouvertures, avec de nombreux changements de direction et des déplacements entre différentes zones de la pièce.

C’est justement cette succession de petits éléments qui rend l’impression intéressante sur le plan technique.

Sur une pièce relativement simple, la buse peut suivre un trajet continu pendant une grande partie d’une couche. Ici, le motif entraîne beaucoup plus de déplacements. À de nombreuses reprises, l’imprimante doit interrompre son extrusion, se déplacer vers une autre partie du motif, puis reprendre l’impression. Ces changements impliquent l’utilisation de rétractions multiples.

La rétraction consiste à retirer légèrement le filament de la buse lors d’un déplacement à vide afin de limiter les coulures et les petits fils de matière entre deux zones imprimées. Sur une pièce comportant de très nombreuses ouvertures comme ce vase, ce phénomène se répète un grand nombre de fois au cours de l’impression.

Le réglage des rétractions devient alors particulièrement important. Si elles sont insuffisantes, les déplacements de la buse peuvent laisser de petits fils de matière à l’intérieur et autour des ouvertures. Sur un motif Voronoï, ces fils sont immédiatement visibles parce qu’ils traversent des espaces qui doivent normalement rester parfaitement dégagés.

À l’inverse, une rétraction trop importante ou trop fréquente peut également avoir des conséquences sur la régularité de l’extrusion. Le filament doit pouvoir revenir correctement dans la buse à chaque reprise d’impression. Il faut donc trouver un équilibre entre la limitation du « stringing » et la régularité du débit de matière.

C’est l’un des aspects intéressants de cette pièce : une forme qui paraît essentiellement décorative devient en réalité un bon exercice de mise au point pour l’impression FDM.

La préparation du fichier est également importante. Avant de lancer l’impression, nous devons vérifier que la géométrie est suffisamment propre pour être correctement interprétée par le logiciel de tranchage. Avec un modèle comportant autant de petites cellules et d’intersections, la génération des trajectoires peut être beaucoup plus complexe que pour une forme classique.

Une fois le modèle tranché, l’observation des trajectoires permet déjà de comprendre pourquoi la machine va effectuer autant de déplacements. La tête d’impression ne fait pas simplement le tour du vase couche après couche. Elle doit suivre les différentes branches du motif et passer régulièrement d’une zone à une autre.

L’orientation de la pièce joue également un rôle. Pour ce type de vase, la fabrication couche après couche permet de construire progressivement le motif tout en conservant son aspect ajouré. Mais plus la géométrie comporte de petites zones, plus il faut surveiller la manière dont les couches successives viennent se raccorder.

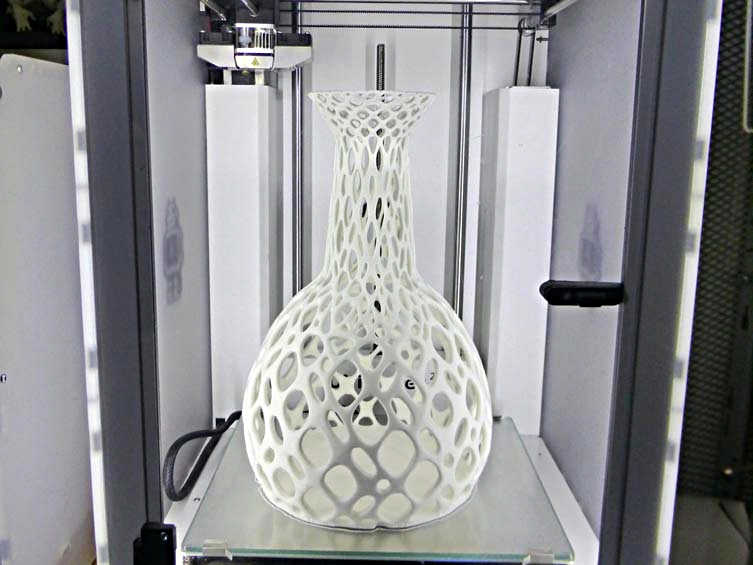

Lors de l’impression, le résultat se construit progressivement. Les premières couches permettent déjà de voir apparaître la structure, mais c’est en montant que le motif Voronoï devient réellement visible. Les ouvertures se multiplient et la lumière commence à traverser les différentes cellules de la paroi.

C’est aussi à ce moment que les réglages prennent toute leur importance. Sur une pièce destinée uniquement à être fonctionnelle, quelques petits défauts peuvent parfois être acceptables. Sur un objet design, la moindre petite bavure ou un filament laissé entre deux cellules peut immédiatement se remarquer.

Le contrôle de la pièce après impression consiste donc notamment à vérifier les différentes ouvertures et à retirer les éventuels petits fils de matière résiduels. Avec une structure aussi ouverte, le post-traitement reste relativement limité, mais il faut prendre le temps de contrôler les zones où les rétractions ont été les plus nombreuses.

Cette réalisation illustre bien une particularité de l’impression 3D : la difficulté d’une pièce n’est pas forcément liée à sa taille. Un objet relativement compact peut demander beaucoup plus d’attention qu’une pièce plus volumineuse si sa géométrie impose une multitude de changements de trajectoire.

Le vase Voronoï en est un bon exemple. Son intérêt vient précisément de cette structure irrégulière qui lui donne son aspect particulier, mais cette même structure impose à l’imprimante de multiplier les déplacements et donc les rétractions.

Pour nous, c’est aussi ce qui rend ce genre de pièce intéressant à fabriquer. Elle permet de travailler sur les paramètres d’impression et d’observer directement l’influence des réglages sur le résultat final. La vitesse, les déplacements, la gestion des rétractions et la régularité de l’extrusion deviennent particulièrement visibles sur une géométrie aussi ouverte.

Une impression réussie ne dépend donc pas uniquement du modèle 3D. Il faut également que le fichier soit correctement préparé, que le tranchage produise des trajectoires cohérentes et que les paramètres de la machine soient adaptés à cette géométrie.

Au final, ce vase design à effet Voronoï associe deux aspects qui nous intéressent particulièrement chez OBJET MAKER : l’esthétique d’une forme générée numériquement et les contraintes très concrètes de sa fabrication en impression 3D.

Derrière son apparence légère et ajourée se cache une impression composée d’une multitude de petits trajets, de changements de direction et de rétractions successives. C’est précisément cette particularité qui en fait une pièce intéressante à présenter dans notre portfolio : elle montre que l’impression 3D ne consiste pas simplement à envoyer un fichier à une machine, mais qu’une géométrie particulière peut demander un véritable travail de préparation et de réglage pour obtenir le résultat recherché.
