Impression 3D d’une maquette de filtre Actifiltre

La maquette 3D est un moyen intéressant de représenter un équipement technique sous une forme physique, plus facile à observer et à présenter qu’un simple dessin ou qu’un modèle affiché sur un écran. Elle permet de visualiser les volumes, de mieux comprendre l’organisation d’un ensemble et de disposer d’un support concret pour expliquer le fonctionnement ou présenter un produit.

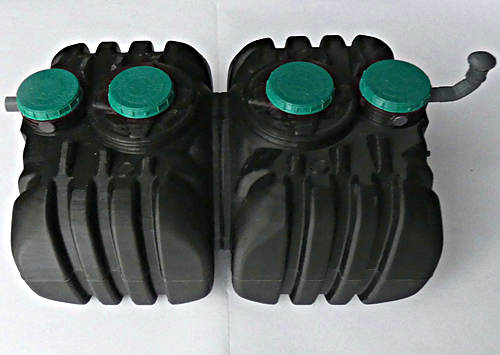

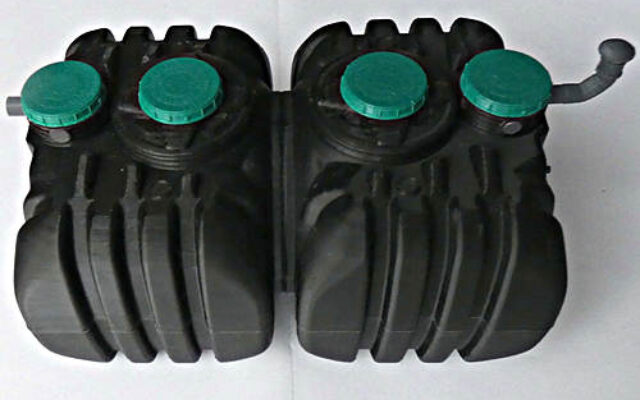

C’est dans cette optique que nous avons réalisé une maquette de filtre Actifiltre par impression 3D. L’objectif était de reproduire l’apparence générale de cet équipement afin d’obtenir un modèle physique adapté à sa présentation. Plutôt que de fabriquer un appareil complet, avec tous ses composants fonctionnels, la maquette permet de se concentrer sur la représentation de l’équipement et sur les éléments visuels les plus importants.

De la représentation numérique à la maquette physique

La première étape consiste à préparer la géométrie à reproduire. Pour une maquette technique, il faut identifier les principales formes de l’équipement, ses proportions et les éléments qui permettent de le reconnaître. Les volumes extérieurs, les raccordements visibles, les ouvertures et les éventuels détails de structure participent à la compréhension de l’ensemble.

Le modèle numérique sert alors de base à la fabrication. Il doit conserver les caractéristiques visuelles essentielles du filtre tout en étant adapté aux contraintes de l’impression 3D. En effet, une maquette ne nécessite pas toujours de reproduire chaque détail à l’échelle exacte. Certains éléments peuvent être simplifiés lorsque leur taille est trop faible ou lorsque leur reproduction n’apporterait pas de bénéfice réel à la présentation.

Ce travail de préparation permet de trouver un équilibre entre fidélité visuelle, lisibilité et facilité de fabrication. L’objectif est d’obtenir une maquette cohérente, dont les formes principales restent clairement identifiables une fois imprimées.

L’impression 3D au service des équipements techniques

L’impression 3D FDM permet de transformer directement le modèle numérique en une pièce physique. Elle convient particulièrement à la fabrication de maquettes de machines, de systèmes de filtration ou d’équipements industriels lorsque l’on souhaite obtenir un exemplaire personnalisé sans réaliser de moule spécifique.

La préparation de l’impression demande de tenir compte de la forme générale de la maquette. L’orientation des pièces, la présence éventuelle de supports et le niveau de détail recherché influencent le résultat final. Selon la géométrie, certains éléments peuvent être imprimés séparément avant d’être assemblés, tandis que d’autres peuvent être fabriqués en une seule pièce.

Cette approche offre également une certaine liberté dans le choix des dimensions. Une maquette peut être réalisée à une échelle réduite pour faciliter son transport ou son exposition, ou être agrandie afin de rendre certains détails plus visibles. Le format final dépend avant tout de l’utilisation prévue.

Un support concret pour présenter un équipement

Une fois imprimée, la maquette peut être manipulée et observée sous différents angles. Elle apporte une dimension supplémentaire à la présentation d’un équipement technique : les volumes sont perceptibles directement, les proportions peuvent être appréciées et l’objet peut être présenté dans un environnement professionnel, lors d’une démonstration ou dans le cadre d’une communication.

Pour une entreprise, ce type de modèle peut également servir de support de présentation commerciale ou pédagogique. Il permet de montrer concrètement un équipement sans nécessairement transporter le matériel réel, qui peut être encombrant, lourd ou difficile à déplacer.

La maquette physique peut ainsi compléter des documents techniques, des schémas ou des présentations numériques. Elle ne remplace pas les informations détaillées nécessaires à la compréhension d’un système, mais elle facilite sa représentation et rend la présentation plus tangible.

Une réalisation sur mesure chez OBJET MAKER

L’intérêt de cette réalisation réside dans la possibilité de fabriquer une maquette adaptée à un équipement précis. L’impression 3D permet de partir d’une conception numérique, de choisir les dimensions souhaitées et de produire un exemplaire sans engager les moyens nécessaires à une fabrication industrielle traditionnelle.

Le fichier numérique peut également être conservé pour réaliser ultérieurement une autre maquette ou modifier certains éléments si le besoin évolue. Cette souplesse est appréciable lorsqu’un modèle doit être reproduit pour différents lieux de présentation ou adapté à de nouveaux besoins de communication.

Chez OBJET MAKER, nous abordons ce type de projet en tenant compte de l’utilisation finale de la maquette. Le niveau de détail, les dimensions et le mode de fabrication sont définis en fonction du résultat attendu, qu’il s’agisse d’illustrer un équipement, de présenter un produit ou de disposer d’un support visuel pour expliquer un ensemble technique.

Cette maquette de filtre Actifiltre illustre ainsi une autre application de l’impression 3D : reproduire un équipement spécifique sous une forme physique, personnalisée et facilement présentable. La fabrication additive permet de donner une existence matérielle à un modèle numérique et de transformer un objet technique en un support concret, adapté aux besoins de présentation.
