Prototype turbine

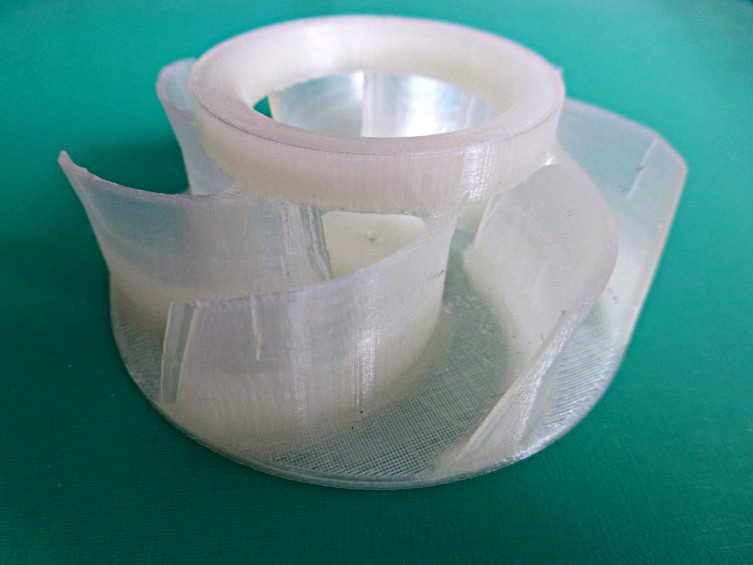

Réalisation d’un prototype de petite turbine en impression 3D

La réalisation d’un prototype commence rarement par une pièce parfaitement définie. Dans le cas de cette petite turbine, le projet est parti d’une idée et d’un besoin précis : pouvoir obtenir rapidement un premier modèle physique afin de vérifier la forme, l’assemblage et le fonctionnement général du concept.

C’est justement dans ce genre de situation que l’impression 3D prend tout son sens. Avant de lancer une fabrication définitive, il est souvent beaucoup plus intéressant de réaliser un prototype, de le manipuler, de regarder ce qui fonctionne et ce qui doit être modifié. Une image sur un écran peut donner une bonne idée du résultat, mais elle ne remplace pas complètement une pièce réelle que l’on peut prendre en main.

Pour cette turbine, nous sommes donc partis du modèle numérique et des différentes contraintes liées à sa conception. La géométrie d’une turbine peut sembler assez simple au premier regard, mais elle demande en réalité de faire attention à de nombreux détails. Les pales doivent être correctement positionnées, les différentes parties doivent rester suffisamment solides et l’ensemble doit pouvoir être assemblé sans difficulté.

La première étape a consisté à travailler sur la forme générale du prototype. L’objectif n’était pas immédiatement de chercher à obtenir la pièce définitive, mais plutôt de fabriquer une première version permettant de vérifier le concept. C’est une distinction importante dans un projet de prototypage. Un prototype n’a pas forcément besoin d’être parfait dès le premier essai. Il doit surtout permettre d’apprendre quelque chose.

L’impression 3D permet justement de travailler de cette manière. Une modification du modèle peut être réalisée sur ordinateur, puis une nouvelle pièce peut être fabriquée relativement rapidement. Il est ainsi possible de comparer plusieurs versions sans avoir à engager de frais importants dans un outillage spécifique.

Vérifier la conception directement sur la pièce

Une fois la première turbine imprimée, le modèle prend une toute autre dimension. Certains détails qui semblaient évidents sur l’écran deviennent beaucoup plus faciles à analyser une fois la pièce entre les mains.

Nous pouvons notamment vérifier l’épaisseur des pales, la rigidité des différentes parties, les jeux entre les éléments et la manière dont les pièces s’emboîtent. C’est également l’occasion de voir si certaines zones sont trop fines ou, au contraire, inutilement épaisses.

Ce travail de vérification est particulièrement utile pour les pièces comportant plusieurs éléments ou des formes courbes. Les logiciels de conception 3D permettent de contrôler très précisément les dimensions, mais l’expérience montre qu’une vérification physique reste souvent indispensable.

Dans le cas de cette turbine, le prototype permet également de mieux apprécier les proportions générales. Une pièce qui semble correctement dimensionnée sur un écran peut avoir une apparence très différente une fois imprimée. La fabrication permet donc de confronter le modèle numérique à la réalité.

L’impression FDM pour réaliser rapidement le prototype

Pour ce type de réalisation, l’impression 3D FDM constitue une solution particulièrement pratique. Elle permet de passer directement du fichier numérique à la pièce physique, sans passer par une fabrication d’outillage.

Le choix du matériau et des paramètres d’impression dépend évidemment de l’objectif recherché. Pour un premier prototype, nous pouvons privilégier une fabrication rapide afin de valider la géométrie. Si la pièce doit ensuite subir davantage de contraintes, le matériau, le remplissage, l’épaisseur des parois et l’orientation d’impression peuvent être adaptés.

Cette possibilité de faire évoluer les paramètres en fonction de l’étape du projet est un véritable avantage. Il n’est pas nécessaire de fabriquer dès le départ une pièce définitive avec toutes les contraintes de production. Une première version peut servir uniquement à contrôler les dimensions, puis une deuxième à vérifier l’assemblage et une troisième à améliorer la résistance.

Plusieurs versions plutôt qu’une seule pièce définitive

C’est probablement l’un des aspects les plus intéressants de cette réalisation. La première turbine imprimée n’est pas forcément la dernière.

À partir des observations faites sur le prototype, certaines modifications peuvent être apportées au modèle numérique. Une pale peut être légèrement épaissie, un élément peut être déplacé, un axe ajusté ou une zone renforcée. La nouvelle version peut ensuite être imprimée et comparée à la précédente.

Cette façon de travailler permet d’avancer progressivement. Plutôt que de chercher immédiatement à obtenir une pièce parfaite, on utilise chaque prototype pour répondre à une question.

Est-ce que les dimensions sont correctes ?
Est-ce que les pièces s’assemblent correctement ?
La turbine est-elle suffisamment rigide ?
Les pales ont-elles la bonne géométrie ?
Les jeux sont-ils suffisants ?
Certaines zones doivent-elles être renforcées ?

Le prototype devient alors un véritable outil de développement.

Une étape avant une éventuelle fabrication définitive

Cette petite turbine illustre bien la place que peut prendre l’impression 3D dans le développement d’un produit. Elle ne remplace pas nécessairement les méthodes de fabrication qui seront utilisées pour une production finale, mais elle permet de franchir une étape importante avant celle-ci.

Lorsqu’un projet est encore en phase de développement, il est souvent préférable de pouvoir modifier rapidement une pièce plutôt que de chercher immédiatement une solution définitive. L’impression 3D permet de réduire cette période d’essais et de rendre les modifications beaucoup plus accessibles.

Pour OBJET MAKER, c’est aussi tout l’intérêt du prototypage : transformer une idée en objet réel le plus rapidement possible, puis utiliser cette première fabrication pour continuer à améliorer le projet.

La réalisation de cette petite turbine montre finalement que l’impression 3D ne sert pas uniquement à fabriquer des pièces terminées. Elle peut également accompagner tout le processus de conception. Le modèle numérique évolue, les prototypes se succèdent et chaque nouvelle impression permet de se rapprocher du résultat recherché.

C’est une approche particulièrement adaptée aux petites séries, aux projets expérimentaux et aux pièces qui n’existent pas encore. Dans ce contexte, la machine d’impression 3D devient presque un prolongement de l’atelier de conception : on imagine, on modélise, on imprime, on vérifie, puis on recommence si nécessaire. C’est cette possibilité d’itérer rapidement qui fait du prototypage 3D un outil particulièrement intéressant pour développer de nouveaux objets et tester des solutions avant leur fabrication définitive.
