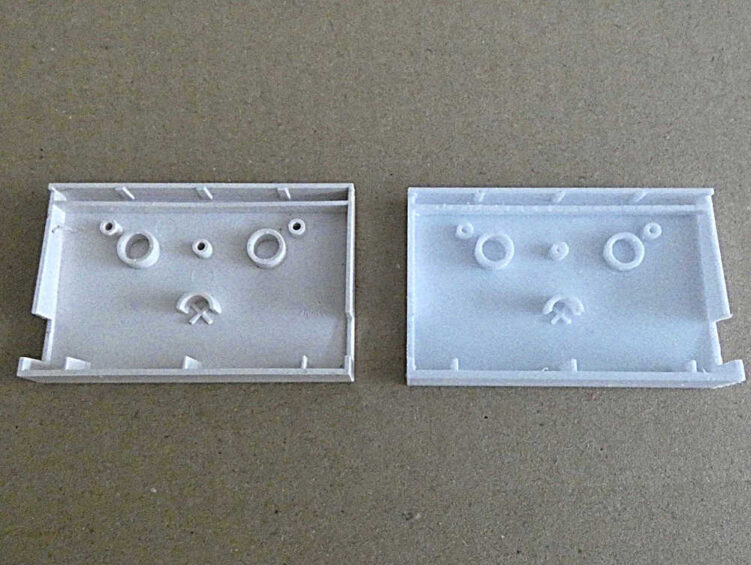

Couvercle boitier

Impression 3D d’un couvercle de boîtier introuvable en SAV

Remplacer une pièce plastique qui n’est plus disponible

Lorsqu’un couvercle de boîtier est cassé, perdu ou détérioré, son remplacement paraît souvent assez simple. Pourtant, il arrive que cette petite pièce devienne difficile à retrouver, notamment lorsque le fabricant ne la propose plus en service après-vente. L’équipement peut encore être en bon état de fonctionnement, mais l’absence de ce couvercle empêche de l’utiliser correctement ou laisse certaines parties insuffisamment protégées.

Dans ce type de situation, remplacer l’ensemble de l’appareil n’est pas toujours la meilleure solution. Si le problème concerne uniquement une pièce plastique et que le reste du boîtier peut être conservé, la fabrication d’un élément de remplacement mérite d’être envisagée.

C’est l’un des usages pratiques de l’impression 3D : reproduire une pièce spécifique à partir d’un exemplaire existant, de mesures ou d’informations permettant de retrouver sa géométrie. La fabrication peut alors être adaptée au besoin réel, sans devoir commander une grande quantité de pièces ni fabriquer un moule dédié.

Chez OBJET MAKER, nous réalisons des pièces sur mesure pour différents projets de réparation, notamment lorsque les références d’origine ne sont plus commercialisées ou qu’aucune solution de remplacement n’est disponible.

Relever les dimensions et comprendre la forme du couvercle

Avant de fabriquer un couvercle de remplacement, il faut comprendre comment la pièce s’intègre au boîtier. Son apparence extérieure ne suffit pas : les dimensions du contour, l’épaisseur des parois et la position des systèmes de fixation jouent un rôle essentiel dans son ajustement.

Selon la pièce d’origine, le couvercle peut être maintenu par des clips, des vis, des ergots ou un simple emboîtement. Ces détails doivent être pris en compte lors de la préparation du modèle. Un contour légèrement différent ou une fixation mal positionnée peut empêcher le couvercle de se mettre correctement en place.

Lorsque l’ancien couvercle est encore disponible, même s’il est endommagé, il constitue une base utile pour relever les dimensions et observer les détails de construction. Si la pièce est manquante, il devient nécessaire de s’appuyer sur le boîtier lui-même, sur les zones de fixation et sur les dimensions accessibles.

L’objectif est de retrouver une géométrie suffisamment précise pour fabriquer une pièce fonctionnelle. Selon la complexité du couvercle, une modélisation 3D peut être nécessaire afin de reconstituer les contours, les surfaces et les points d’assemblage.

Préparer le modèle pour l’impression 3D

Une fois les dimensions relevées, le modèle numérique doit être préparé en tenant compte du procédé de fabrication choisi. Le couvercle peut présenter une forme relativement simple, mais certaines caractéristiques demandent une attention particulière : parois fines, angles, renforts intérieurs ou petits éléments de fixation.

L’épaisseur doit être adaptée aux contraintes attendues. Un couvercle purement décoratif ne présente pas les mêmes exigences qu’une pièce qui doit résister à des manipulations fréquentes ou protéger un mécanisme. Il faut donc tenir compte de l’utilisation réelle avant de définir la géométrie définitive.

L’orientation de la pièce dans l’imprimante et les paramètres de fabrication peuvent également influencer la qualité des surfaces et la résistance de certaines zones. En impression FDM, par exemple, la disposition des couches peut avoir un effet sur la tenue mécanique de la pièce. Le choix du matériau doit lui aussi être adapté à l’environnement : température, exposition extérieure, humidité et sollicitations éventuelles.

Il n’existe donc pas un matériau universel pour tous les couvercles. Le PLA peut convenir à certains usages peu contraignants, tandis que le PETG, l’ABS ou l’ASA peuvent être envisagés selon les conditions d’utilisation et les caractéristiques recherchées.

Fabriquer une pièce adaptée au boîtier existant

Après préparation du fichier, le couvercle peut être imprimé à la demande. L’un des avantages de cette méthode est de pouvoir fabriquer une seule pièce, sans quantité minimale imposée. C’est particulièrement utile pour une réparation ponctuelle, lorsque le besoin ne justifie pas une production industrielle.

Une première fabrication permet de vérifier l’ajustement avec le boîtier. Il faut notamment contrôler le positionnement du couvercle, l’alignement des fixations et la fermeture de l’ensemble. Si un détail doit être corrigé, le modèle numérique peut être modifié puis imprimé de nouveau.

Cette possibilité d’ajustement est intéressante pour les pièces anciennes ou atypiques, dont les dimensions ne correspondent à aucune référence standard. La géométrie peut être adaptée à l’exemplaire concerné plutôt que de chercher une pièce générique qui ne conviendrait pas parfaitement.

Il reste toutefois important de distinguer un couvercle de protection ordinaire d’un élément qui assure une fonction particulière. Si le boîtier contient des composants électriques, des pièces mobiles ou des éléments soumis à des contraintes de sécurité, le matériau et la conception doivent être évalués en conséquence. Une pièce imprimée ne doit pas être considérée comme équivalente à la pièce d’origine sans vérification de son aptitude à l’usage prévu.

L’impression 3D au service de la réparation

La reproduction d’un couvercle de boîtier introuvable en SAV illustre l’intérêt de l’impression 3D pour prolonger la durée de vie d’un équipement. Une pièce de petite taille peut parfois rendre inutilisable un ensemble beaucoup plus important, alors que sa fabrication à la demande permet d’envisager une remise en état sans remplacer tout l’appareil.

Cette approche concerne aussi bien les objets du quotidien que certains équipements techniques, boîtiers spécifiques ou produits anciens. Chaque demande dépend toutefois de la géométrie de la pièce, de son état, des dimensions disponibles et des contraintes auxquelles elle devra répondre.

OBJET MAKER propose un service d’impression 3D sur mesure pour la reproduction de pièces plastiques, la réparation et le prototypage. Selon les éléments fournis, le projet peut nécessiter un relevé dimensionnel, une modélisation 3D et une phase d’ajustement avant la fabrication définitive.

Lorsqu’une pièce est devenue introuvable dans le commerce, l’impression 3D offre ainsi une alternative à étudier. Elle permet de repartir de la pièce existante ou de son emplacement sur l’équipement pour concevoir un remplacement adapté, fabriqué en fonction du besoin plutôt que d’une référence standard.
