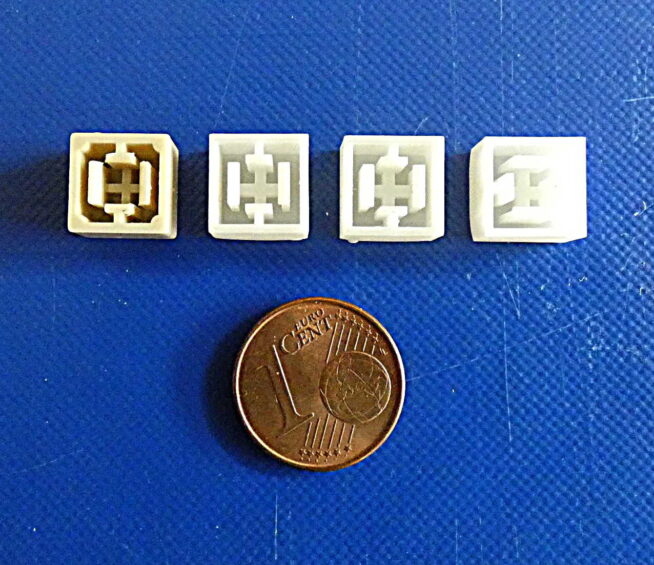

Boutons poussoirs

Impression 3D SLA de petits boutons poussoirs pour la réparation d’une commande

Reproduire un petit élément devenu difficile à remplacer

Sur certains équipements, une panne ne vient pas nécessairement de l’électronique ou du mécanisme principal. Il arrive qu’un petit élément en plastique soit cassé, usé ou perdu, rendant l’utilisation de la commande moins pratique, voire impossible. C’est notamment le cas des boutons poussoirs, ces petites pièces que l’on manipule régulièrement et qui peuvent finir par se détériorer avec le temps.

Lorsque la pièce d’origine n’est plus disponible dans le commerce, son remplacement peut devenir compliqué. Il n’est pas toujours nécessaire de changer toute la commande pour résoudre le problème : si le reste de l’ensemble est encore en bon état, la reproduction du petit élément défectueux peut constituer une piste intéressante.

L’impression 3D permet d’envisager cette réparation en fabriquant une pièce adaptée à partir d’un modèle numérique. Pour de petits boutons poussoirs présentant des détails fins, la technologie SLA offre une bonne capacité de restitution des formes et des dimensions. Elle permet de produire des éléments de petite taille sans recourir à la fabrication d’un moule spécifique.

Pourquoi choisir l’impression 3D SLA ?

La technologie SLA utilise une résine photosensible qui est solidifiée couche après couche par une source lumineuse. Ce procédé est particulièrement intéressant pour les petites pièces dont la géométrie comporte des reliefs, des contours précis ou des détails difficiles à reproduire avec certains procédés d’impression plus classiques.

Dans le cas d’un bouton poussoir, les dimensions extérieures ne sont qu’une partie du problème. La forme de la tête, les éventuels reliefs, la longueur de la partie d’insertion et les surfaces de contact peuvent influencer son positionnement et son fonctionnement. Une différence même limitée peut empêcher la pièce de s’insérer correctement ou modifier la sensation ressentie lors de son utilisation.

La finesse de l’impression SLA permet de travailler sur ces petits détails, à condition que le fichier 3D soit suffisamment précis et que la géométrie reste compatible avec les possibilités de fabrication. Le choix de la résine doit également tenir compte de l’utilisation prévue. Une résine standard peut convenir à certains prototypes ou à des éléments sollicités modérément, mais elle n’est pas automatiquement adaptée à toutes les contraintes mécaniques.

Reconstituer la géométrie du bouton

La première étape consiste à examiner la pièce d’origine lorsqu’elle est encore disponible. Même cassée, elle peut fournir des indications utiles sur ses dimensions, son profil et la manière dont elle se positionne dans la commande. Si le bouton est incomplet ou perdu, il faut s’appuyer sur les dimensions de son logement et sur les éléments voisins pour reconstituer sa géométrie.

La modélisation 3D permet ensuite de créer une représentation numérique de la pièce. Les dimensions importantes doivent être relevées avec soin, en particulier celles qui conditionnent l’insertion et le maintien du bouton. Selon la complexité du modèle, un ajustement peut être nécessaire après une première fabrication.

Cette étape demande de distinguer les caractéristiques purement esthétiques de celles qui participent au fonctionnement. Le dessus du bouton peut présenter une forme simple, tandis que sa partie inférieure doit parfois respecter un profil plus spécifique pour se loger correctement dans la commande.

L’objectif est de reproduire une pièce adaptée à l’équipement concerné, plutôt que de fabriquer un bouton simplement similaire en apparence.

De la fabrication au contrôle de l’ajustement

Une fois le fichier préparé, le bouton peut être imprimé en résine SLA. L’orientation de la pièce et les paramètres d’impression sont définis en fonction de sa géométrie et des détails à préserver. Après fabrication, la résine nécessite un nettoyage adapté et une polymérisation complémentaire selon les recommandations du fabricant.

Les supports éventuels doivent être retirés avec précaution afin de ne pas altérer les petites surfaces utiles à l’ajustement. Sur une pièce de quelques millimètres, une marque ou une petite irrégularité peut suffire à modifier son insertion. Le post-traitement fait donc partie intégrante de la réalisation.

Le contrôle de la pièce consiste ensuite à vérifier ses dimensions et son positionnement dans le logement prévu. Si le bouton est trop serré, trop lâche ou mal aligné, le modèle numérique peut être corrigé avant une nouvelle impression. Cette possibilité de modifier rapidement le fichier constitue l’un des avantages de la fabrication additive pour les réparations ponctuelles.

Il faut cependant tenir compte des contraintes réelles d’utilisation. Un bouton soumis à des pressions répétées, à des chocs ou à des efforts importants nécessite un matériau adapté et des essais appropriés. Si la commande intervient dans une fonction de sécurité ou comporte des composants électriques exposés, la réparation doit également être évaluée en conséquence.

Une alternative pour prolonger la vie d’un équipement

La reproduction de petits boutons poussoirs illustre une application concrète de l’impression 3D dans la réparation d’objets et d’équipements. Une pièce minuscule peut être difficile à retrouver, alors qu’elle représente parfois le seul élément manquant pour remettre en état un ensemble plus important.

L’impression 3D SLA permet de fabriquer des exemplaires à la demande, sans imposer une quantité minimale ni la création d’un outillage industriel. Cette approche est particulièrement intéressante pour les pièces unitaires, les équipements anciens ou les références qui ne sont plus commercialisées.

Chez OBJET MAKER, nous réalisons des projets d’impression 3D sur mesure pour la reproduction de petites pièces, la réparation et le prototypage. Selon l’état de la pièce d’origine, les dimensions disponibles et les contraintes d’utilisation, le travail peut nécessiter une phase de relevé, de modélisation ou d’ajustement du fichier avant fabrication.

La reproduction d’un bouton poussoir ne consiste donc pas seulement à imprimer une petite forme en résine. Il faut surtout obtenir une géométrie cohérente avec la commande d’origine et vérifier que la pièce fabriquée répond à l’usage prévu. C’est cette combinaison entre préparation du modèle, précision de fabrication et contrôle de l’ajustement qui rend l’impression 3D intéressante pour ce type de réparation.
