Impression 3D d’un engrenage plastique sur mesure introuvable dans le commerce

Les engrenages font partie de ces petites pièces que l’on remarque rarement lorsqu’un équipement fonctionne correctement. Pourtant, lorsqu’une dent casse ou que le mécanisme s’use, c’est parfois toute la machine qui devient inutilisable. Le problème est encore plus important lorsque l’engrenage est une pièce spécifique, fabriquée pour un mécanisme particulier et devenue impossible à trouver dans le commerce.

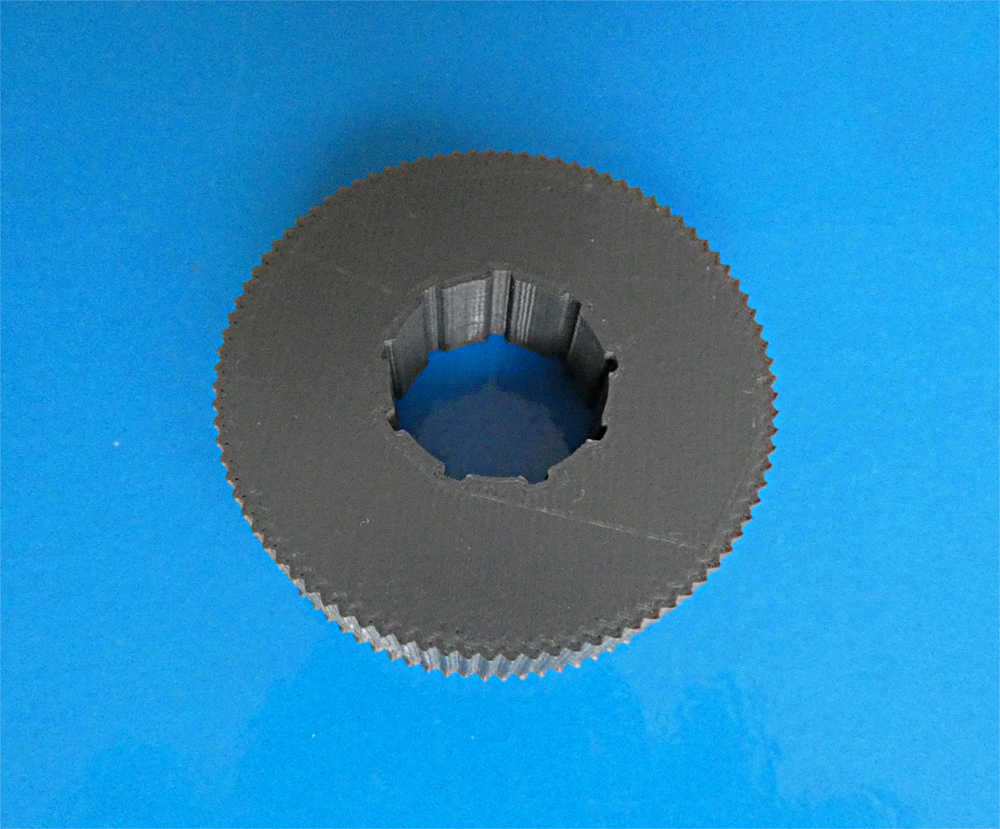

C’est dans ce contexte que nous avons réalisé cet engrenage plastique sur mesure en impression 3D. La pièce d’origine n’étant plus disponible, il fallait trouver une solution pour remettre le mécanisme en fonctionnement sans devoir remplacer l’ensemble de l’équipement.

La première difficulté était évidemment de retrouver précisément la géométrie de l’engrenage. Pour ce type de pièce, une simple mesure du diamètre extérieur ne suffit pas. Le nombre de dents, leur forme, l’épaisseur de la roue, l’alésage central et la manière dont l’engrenage s’engrène avec les autres éléments doivent être pris en compte.

Lorsque l’engrenage d’origine est encore disponible, même s’il est fortement usé ou partiellement endommagé, il constitue une référence très utile. Nous pouvons observer les dents restantes, mesurer les différentes parties de la pièce et surtout comprendre comment elle fonctionne dans le mécanisme. Dans certains cas, l’usure rend toutefois certaines dimensions difficiles à déterminer. Il faut alors comparer plusieurs zones de la pièce et retrouver la géométrie la plus cohérente possible.

La conception 3D permet ensuite de reconstruire l’engrenage à partir de ces informations. Contrairement à une pièce simplement décorative, la géométrie d’un engrenage doit être suffisamment précise pour permettre aux dents de travailler correctement avec celles de la roue opposée.

L’alésage central est également important. Il doit permettre à l’engrenage de prendre sa place sur son axe sans créer un jeu excessif, tout en restant suffisamment facile à monter. Là encore, l’impression 3D offre la possibilité de modifier rapidement le modèle si le premier exemplaire nécessite un ajustement.

Nous avons donc commencé par réaliser un premier exemplaire afin de vérifier la compatibilité avec le mécanisme existant. Cette étape de test est particulièrement intéressante dans le cas d’une pièce détachée reconstruite. Même lorsque les mesures ont été prises avec soin, le montage réel permet de détecter certains problèmes qui ne sont pas forcément évidents sur le modèle numérique.

Une fois l’engrenage imprimé, il est installé dans son mécanisme afin de contrôler son positionnement et son fonctionnement. Les différents éléments doivent s’engrener correctement et tourner sans provoquer de blocage anormal. Si nécessaire, le modèle 3D peut être modifié puis une nouvelle version imprimée.

L’objectif n’est pas simplement de fabriquer une pièce qui ressemble à l’originale. Il faut obtenir une pièce réellement adaptée à son utilisation. C’est toute la différence entre une reproduction visuelle et une véritable pièce détachée destinée à la réparation.

Le choix du plastique et des paramètres d’impression dépend également de l’utilisation de l’engrenage. Une roue dentée soumise à des efforts mécaniques répétés nécessite une attention particulière à son épaisseur, à son remplissage et à l’orientation de fabrication. L’impression 3D permet de faire varier ces paramètres en fonction du besoin et de réaliser plusieurs essais si cela est nécessaire.

Ce type de réparation montre particulièrement bien l’intérêt de la fabrication additive pour les pièces devenues introuvables. Il n’est pas toujours nécessaire de remplacer un appareil complet simplement parce qu’un petit engrenage en plastique n’est plus disponible. Lorsque le reste du mécanisme est encore en bon état, la reproduction de la pièce défaillante peut permettre d’envisager sa remise en fonctionnement.

L’autre avantage est la conservation du fichier 3D. Une fois l’engrenage reconstruit et validé, son modèle numérique peut être conservé. Si la pièce venait à nouveau à être endommagée, il serait possible de fabriquer un nouvel exemplaire sans devoir recommencer toute la phase de conception.

Cette possibilité est particulièrement intéressante pour les équipements anciens, les petites machines, certains appareils domestiques ou encore des mécanismes fabriqués en série limitée. Les pièces d’origine peuvent disparaître du catalogue du fabricant alors que l’équipement lui-même reste parfaitement utilisable.

Chez OBJET MAKER, ce type de réalisation fait partie des applications concrètes de l’impression 3D sur mesure : partir d’une pièce plastique devenue introuvable, comprendre son fonctionnement, la reconstruire numériquement puis fabriquer un nouvel exemplaire adapté au mécanisme existant.

Un petit engrenage peut sembler être une pièce très simple. Pourtant, lorsqu’il est indispensable au fonctionnement d’un appareil et qu’il n’est plus commercialisé, sa reproduction peut faire toute la différence entre un équipement condamné à rester inutilisé et un équipement qui peut continuer à fonctionner.
