Impression 3D empreinte

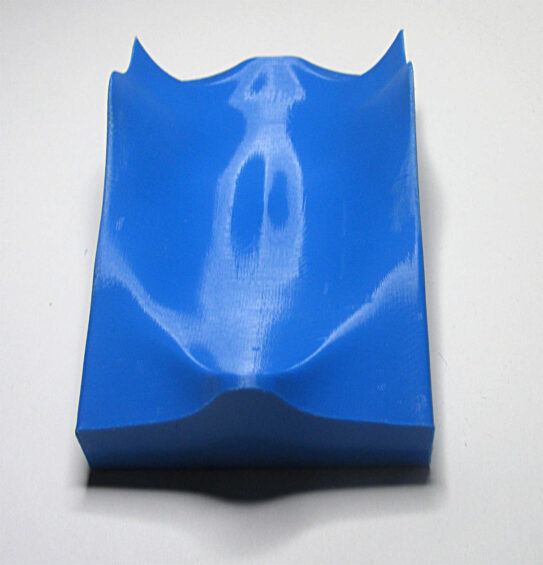

Impression 3D en PLA d’une empreinte organique pour la réalisation d’un moule

L’impression 3D est souvent utilisée pour fabriquer directement une pièce, mais elle peut également intervenir à une étape intermédiaire d’un procédé de fabrication. C’est le cas de cette réalisation : une empreinte de forme organique imprimée en PLA et destinée à servir de modèle pour la réalisation d’un moule.

Ce type de projet est particulièrement intéressant car la pièce produite par l’imprimante 3D n’est pas nécessairement le résultat final recherché. Elle sert plutôt d’intermédiaire entre le modèle numérique et le moule qui permettra ensuite de fabriquer les pièces définitives.

Dans le cas présent, la forme à reproduire possède une géométrie organique, avec des courbes et des variations de surface qui auraient été plus difficiles à obtenir rapidement avec une fabrication traditionnelle. Le modèle numérique permet de définir précisément cette forme avant de la transformer en objet physique.

Une fois le fichier préparé pour l’impression, nous avons choisi le PLA pour réaliser l’empreinte. Ce matériau est particulièrement adapté à ce type de travail lorsque l’objectif est de fabriquer rapidement un modèle précis et suffisamment rigide pour servir de référence lors de la réalisation du moule.

La préparation de l’impression constitue une étape importante. Avec une forme organique, l’orientation de la pièce peut avoir une influence importante sur l’aspect des surfaces. Les couches déposées successivement par l’imprimante suivent la géométrie du modèle et peuvent laisser apparaître une légère texture caractéristique de la fabrication FDM.

Pour une empreinte destinée à la réalisation d’un moule, cette question mérite une attention particulière. Le moule va reproduire la surface du modèle utilisé pour le fabriquer. Les défauts ou irrégularités présents sur l’empreinte peuvent donc se retrouver ensuite sur les pièces produites.

Il faut donc trouver le bon compromis entre le niveau de finition recherché et le temps nécessaire à la préparation de la surface. Selon l’utilisation prévue, l’empreinte peut être utilisée directement après impression ou recevoir différentes opérations de finition afin d’obtenir une surface plus régulière.

Dans le cas d’une forme organique, cette préparation peut représenter une partie importante du travail. Les courbes, les changements de direction et les différentes zones de la pièce ne réagissent pas toutes de la même manière à l’impression. Certaines surfaces peuvent être très propres tandis que d’autres nécessitent davantage d’attention.

L’impression permet néanmoins de disposer rapidement d’un modèle physique fidèle au fichier numérique. C’est ce qui rend cette méthode intéressante pour la fabrication de moules : au lieu de fabriquer directement le moule à partir d’un procédé plus long, il est possible de produire d’abord une empreinte adaptée à la forme souhaitée.

Une fois l’empreinte terminée et contrôlée, elle peut être utilisée comme modèle pour la réalisation du moule. Le matériau utilisé pour le moule vient alors prendre la forme de l’empreinte, reproduisant les volumes et les détails du modèle imprimé.

Cette étape demande également de réfléchir à la manière dont l’empreinte sera retirée du moule. Une forme organique peut comporter des zones qui compliquent le démoulage. La géométrie doit donc être examinée non seulement du point de vue de l’impression 3D, mais aussi en fonction de l’utilisation future du modèle.

C’est un aspect que nous rencontrons régulièrement dans les projets de fabrication de moules. Une pièce peut être parfaitement imprimable mais devenir difficile à utiliser comme modèle si certaines zones empêchent un démoulage correct.

Le modèle numérique permet justement d’anticiper une partie de ces contraintes. La forme peut être modifiée avant l’impression, et une nouvelle version peut être produite si nécessaire. Cette possibilité d’itération constitue l’un des principaux avantages de l’impression 3D dans ce type de procédé.

Une première empreinte peut ainsi servir à vérifier la forme générale, les dimensions et la compatibilité avec le procédé de moulage. Si une modification est nécessaire, le fichier peut être corrigé puis réimprimé.

La fabrication additive devient alors un outil de préparation plutôt qu’une simple technique de fabrication finale.

Cette approche permet également de réaliser des formes qui seraient difficiles ou coûteuses à produire autrement, notamment lorsqu’il s’agit de petites quantités ou d’un projet personnalisé. Le fichier 3D peut être conservé et servir ultérieurement à produire une nouvelle empreinte ou à modifier la forme du modèle.

Dans le cas de cette empreinte organique en PLA, l’intérêt de l’impression 3D réside donc autant dans la rapidité de fabrication que dans la liberté offerte par la conception numérique. La géométrie peut être complexe, mais elle reste directement exploitable à partir d’un modèle 3D.

Chez OBJET MAKER, nous utilisons ainsi l’impression 3D dans différentes étapes de fabrication : prototypes, pièces fonctionnelles, petites séries, mais aussi modèles et empreintes destinés à la réalisation de moules.

Cette réalisation montre bien le lien qui peut exister entre fabrication additive et procédés plus traditionnels. L’impression 3D ne remplace pas nécessairement le procédé de moulage. Elle peut au contraire lui fournir un modèle précis et rapidement réalisable.

Le cheminement est ici relativement simple : une forme est conçue ou adaptée numériquement, l’empreinte est imprimée en PLA, elle est contrôlée et éventuellement préparée en surface, puis elle sert de référence pour réaliser le moule.

Le résultat final ne dépend donc pas uniquement de l’impression 3D. Mais sans cette première étape, la réalisation du moule aurait pu demander davantage de temps et de travail. C’est précisément ce type d’utilisation intermédiaire qui montre tout l’intérêt de l’impression 3D dans les projets de fabrication sur mesure.
