Impression 3D charnière

Impression 3D FDM d’une charnière pour la réparation d’une porte de douche

Cette réalisation est un bon exemple d’une utilisation très concrète de l’impression 3D : fabriquer une petite pièce nécessaire à la réparation d’un équipement existant. Dans ce cas, il s’agissait d’une charnière destinée à une porte de douche. Une pièce relativement petite, mais dont l’absence peut rendre l’ensemble inutilisable.

C’est justement le genre de situation dans laquelle l’impression 3D peut apporter une réponse intéressante. Lorsqu’une pièce casse, il n’est pas toujours possible de retrouver exactement le modèle d’origine. Le fabricant peut ne plus proposer la pièce détachée, le modèle de porte peut être ancien ou la pièce peut simplement être difficile à commander séparément. Plutôt que de remplacer l’ensemble de la porte ou de la douche pour une seule charnière, il est alors possible d’envisager sa reproduction.

Pour cette réalisation, la pièce a été fabriquée en FDM avec du PETG blanc. Le choix du blanc était naturellement adapté à l’aspect de la porte de douche et permettait à la nouvelle pièce de s’intégrer visuellement à l’ensemble. Mais le choix du matériau ne répondait pas uniquement à une question d’apparence. Une charnière est une pièce qui doit supporter des manipulations répétées et conserver suffisamment de rigidité pour assurer correctement son rôle.

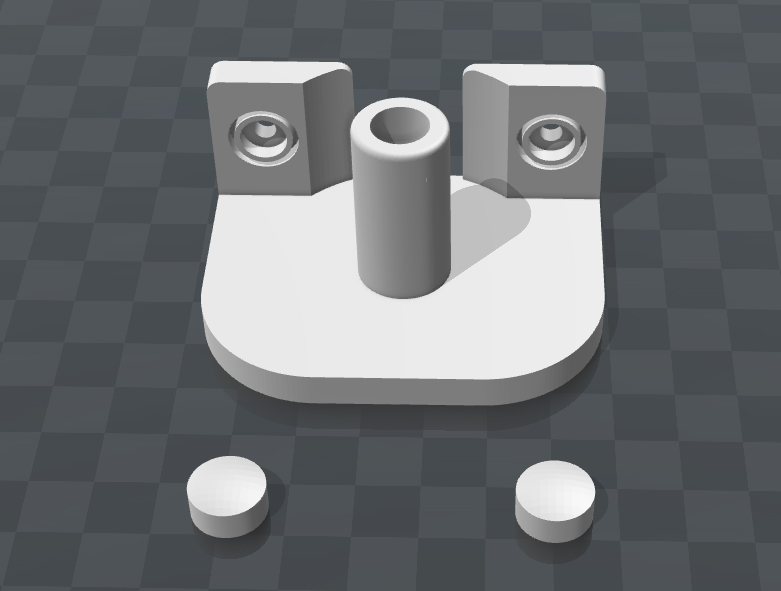

La première étape consiste à comprendre précisément la pièce à remplacer. Une charnière ne se résume pas à une forme extérieure. Il faut tenir compte de ses points de fixation, de son épaisseur, de la position de son axe et des différents éléments qui doivent venir s’assembler avec elle. Une petite erreur de dimension peut suffire à empêcher le montage ou à modifier la position de la porte.

Lorsque la pièce d’origine est disponible, elle constitue évidemment une référence précieuse. Ses dimensions peuvent être relevées et sa géométrie reproduite dans un modèle 3D. Dans le cas d’une pièce cassée, il faut également essayer de comprendre comment elle était conçue avant sa rupture. Les morceaux restants, les fixations et les éléments environnants permettent de retrouver les dimensions nécessaires.

La modélisation est donc une étape importante de cette réalisation. Le modèle numérique doit reproduire la forme de la charnière tout en intégrant les ajustements nécessaires à l’impression FDM. Une pièce imprimée n’est pas fabriquée avec une précision théorique parfaite : l’épaisseur des couches, le diamètre de la buse, le retrait du matériau et les tolérances de fabrication doivent être pris en compte.

L’orientation de la pièce sur le plateau est également importante. Pour une charnière, la direction dans laquelle les couches sont déposées peut avoir une influence sur la résistance de certaines zones. Il faut donc trouver une orientation permettant d’obtenir un bon compromis entre qualité d’impression, quantité de supports et comportement mécanique de la pièce.

Une première impression peut alors servir de test. Avant de chercher à produire définitivement la pièce, l’objectif est de vérifier le montage. La charnière doit trouver sa place correctement, les trous doivent correspondre aux fixations et l’axe doit pouvoir fonctionner sans blocage. Si un ajustement est nécessaire, le modèle numérique peut être corrigé et une nouvelle version imprimée.

C’est l’un des aspects particulièrement intéressants de l’impression 3D pour la réparation. Une modification de quelques dixièmes de millimètre peut être intégrée directement au fichier et testée rapidement. Il n’est pas nécessaire de repartir de zéro pour fabriquer un nouvel exemplaire.

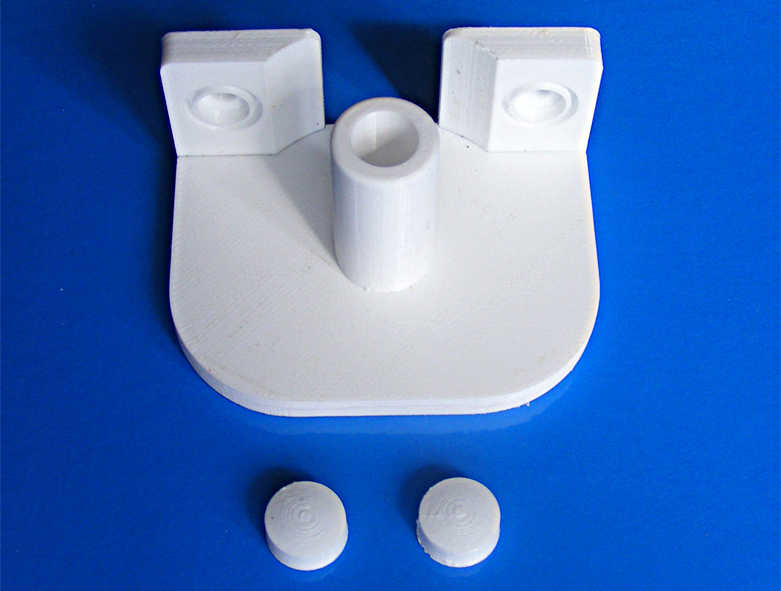

Une fois les dimensions validées, la pièce peut être imprimée en PETG blanc. Le résultat reste volontairement proche de la fonction recherchée : il ne s’agit pas de fabriquer un objet décoratif, mais une pièce de remplacement destinée à retrouver l’usage normal de la porte de douche.

Le PETG présente ici un intérêt pour ce type de réalisation grâce à sa facilité de mise en œuvre en impression FDM et à ses caractéristiques mécaniques adaptées à de nombreuses pièces fonctionnelles. Il permet également d’obtenir une pièce dans une couleur correspondant à l’équipement existant.

Cette réalisation illustre surtout une situation que nous rencontrons régulièrement chez OBJET MAKER : une pièce très courante dans son usage, mais parfois impossible à retrouver seule. La valeur de l’impression 3D n’est alors pas nécessairement dans la complexité de la pièce. Elle réside dans la possibilité de refaire rapidement un élément précis qui permet de remettre en service un équipement complet.

Une charnière de porte de douche peut sembler être une pièce très simple, mais lorsqu’elle casse, elle devient immédiatement indispensable. Reproduire uniquement cet élément permet d’éviter de remplacer des pièces qui sont encore parfaitement fonctionnelles.

Le fichier 3D constitue également une nouvelle référence pour l’avenir. Une fois la géométrie validée, il devient possible de conserver le modèle et de refaire la pièce si une nouvelle intervention est nécessaire. La réparation ne dépend alors plus entièrement de la disponibilité d’une pièce détachée chez le fabricant.

Cette réalisation en PETG blanc montre donc une nouvelle fois l’intérêt de l’impression 3D pour les petites réparations du quotidien. À partir d’une pièce existante et de quelques mesures, nous pouvons reconstruire un modèle, l’adapter aux contraintes de l’impression FDM, réaliser un premier test puis fabriquer la pièce définitive.

Chez OBJET MAKER, ce type de projet fait partie des applications que nous apprécions particulièrement : fabriquer une pièce qui n’est plus disponible, uniquement en fonction du besoin réel, sans devoir remplacer tout un équipement pour un seul élément défectueux. Dans ce cas précis, quelques grammes de PETG et un modèle 3D auront suffi à redonner une seconde vie à une porte de douche.
