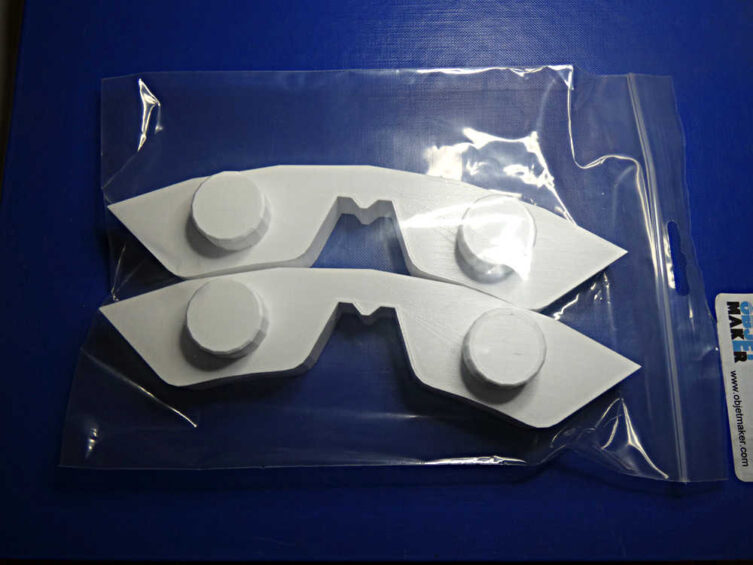

Guide de montage imprimé en 3D

Dans certains projets, l’impression 3D ne sert pas uniquement à fabriquer une pièce destinée à être intégrée dans un produit final. Elle peut également être utilisée pour réaliser des outils, des gabarits ou des guides de montage spécialement adaptés à un besoin précis. C’est le cas de ce guide de montage imprimé en 3D, conçu pour faciliter et fiabiliser une opération d’assemblage.

Le besoin de départ était assez simple : disposer d’un support permettant de positionner correctement les différents éléments pendant le montage. Lorsqu’une opération doit être répétée plusieurs fois, travailler uniquement à l’œil ou avec des repères provisoires peut rapidement devenir contraignant. Même lorsque les pièces sont correctement fabriquées, leur positionnement lors de l’assemblage peut demander du temps et entraîner des différences d’une réalisation à l’autre.

L’idée a donc été de créer un guide spécifique, directement adapté aux pièces concernées. À partir des éléments existants et des informations fournies pour le projet, nous avons pu déterminer les différentes zones qui devaient être maintenues, positionnées ou simplement servir de référence pendant le montage.

La conception 3D permet ici de réaliser un outil qui n’aurait pas forcément de sens à fabriquer avec des moyens traditionnels. Le guide est conçu uniquement pour cette utilisation et peut intégrer des formes correspondant exactement aux pièces à assembler. Certaines zones servent de butées, d’autres permettent de maintenir une pièce en position, tandis que certaines parties sont simplement destinées à faciliter la manipulation.

Une attention particulière est portée à l’accès aux pièces. Un guide de montage ne doit pas seulement maintenir correctement les éléments : il faut également pouvoir les mettre en place et les retirer facilement. Les zones de maintien doivent donc être suffisamment précises pour assurer un bon positionnement sans rendre le montage compliqué.

Une fois le modèle 3D préparé, nous avons réalisé l’impression en tenant compte de l’utilisation prévue. Pour ce type de pièce, l’objectif n’est pas nécessairement d’obtenir une finition esthétique parfaite. Le plus important est d’obtenir un guide suffisamment rigide, précis et pratique pour supporter les manipulations répétées. L’orientation d’impression et le remplissage peuvent donc être adaptés à la fonction plutôt qu’à l’apparence.

Comme souvent avec les pièces destinées à l’assemblage, le premier exemplaire permet également de vérifier la conception directement dans les conditions réelles. Une cote qui semble correcte sur le modèle 3D peut nécessiter un léger ajustement une fois les différentes pièces placées dans le guide. C’est l’un des avantages de l’impression 3D : il est possible de modifier rapidement le fichier, de réimprimer une nouvelle version et de comparer directement le résultat.

Le guide obtenu devient ainsi un véritable petit outil de production. Il permet de reproduire le même positionnement à chaque montage et de limiter les manipulations inutiles. Pour une fabrication en petite série, cette répétabilité peut représenter un gain de temps intéressant. Elle permet également de réduire les risques d’erreur liés au positionnement manuel.

Ce type de réalisation montre une autre facette du service d’impression 3D. On pense souvent à l’impression 3D pour fabriquer des prototypes, des pièces détachées ou des objets finis, mais elle est également particulièrement adaptée à la fabrication d’outillages spécifiques. Un guide de montage, un gabarit de perçage, une cale, une butée ou un support peuvent être réalisés rapidement sans avoir besoin de fabriquer un outillage industriel complexe.

L’autre avantage est la possibilité de conserver le modèle numérique. Si le guide doit être modifié, amélioré ou reproduit plusieurs mois plus tard, le fichier 3D peut être repris et adapté. Il devient alors une véritable référence pour le projet.

Pour OBJET MAKER, ce type de réalisation illustre bien l’intérêt de l’impression 3D sur mesure : partir d’un besoin concret, concevoir uniquement ce qui est nécessaire et fabriquer un outil adapté à son utilisation. Même une pièce relativement simple peut apporter un réel intérêt lorsqu’elle permet de rendre une opération de montage plus rapide, plus régulière et plus facile à reproduire.
