Filtre piscine

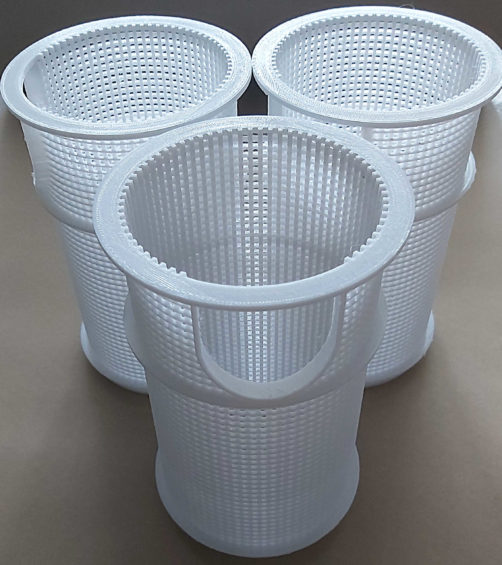

Service d’impression 3D d’un filtre de piscine introuvable dans le commerce

Lorsqu’une pièce d’un système de filtration de piscine est endommagée ou devient impossible à trouver dans le commerce, son remplacement peut rapidement devenir compliqué. Certains équipements utilisent des composants spécifiques, parfois anciens ou propres à un modèle particulier. Même lorsque le reste de l’installation fonctionne encore correctement, l’absence d’une simple pièce peut rendre la réparation difficile.

L’impression 3D permet d’étudier une autre possibilité : reproduire un composant à partir de sa forme et de ses dimensions, afin de fabriquer une pièce adaptée au système existant. Chez OBJET MAKER, nous proposons un service d’impression 3D sur mesure pour les pièces détachées introuvables, les réparations et les projets nécessitant une fabrication personnalisée.

La reproduction d’un élément de filtration de piscine illustre l’intérêt de cette approche, à condition de bien distinguer la fabrication d’une pièce de remplacement de la validation de ses performances dans un circuit hydraulique.

Retrouver la géométrie du filtre d’origine

La première étape consiste à examiner la pièce existante et à identifier sa fonction exacte dans le système de filtration. Un élément appelé couramment « filtre » peut en réalité être une grille, un panier, un support, un insert ou un composant destiné à retenir les impuretés ou à maintenir un autre élément en place.

Cette distinction est importante, car toutes ces pièces ne remplissent pas le même rôle. La forme générale, les ouvertures, les dimensions et les zones de fixation doivent être étudiées en fonction du montage et du fonctionnement de l’installation.

Lorsque la pièce d’origine est encore disponible, elle constitue une référence utile pour relever les cotes et comprendre son positionnement. Si elle est cassée, il peut être nécessaire de compléter les mesures à partir des fragments conservés ou du logement dans lequel elle vient s’installer.

Des photographies et des mesures précises peuvent aider à préparer la reproduction. Il est également utile de disposer, si possible, de la référence du système de filtration ou de quelques informations sur le fabricant et le modèle de piscine.

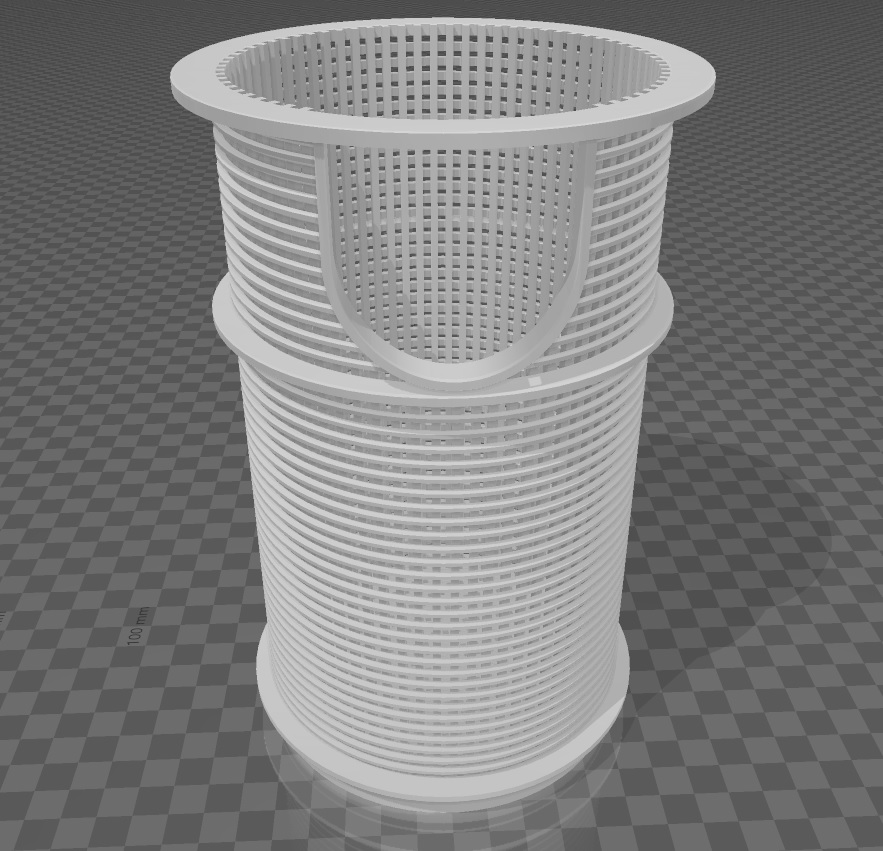

La modélisation 3D pour reproduire une pièce spécifique

À partir des informations recueillies, la pièce peut être reconstruite sous la forme d’un modèle numérique. Cette étape permet de définir ses dimensions, ses contours, ses éventuelles ouvertures et les éléments nécessaires à son assemblage.

Pour une pièce de filtration, la géométrie ne doit pas être considérée uniquement sous son aspect extérieur. La taille et la répartition des ouvertures, la surface de passage de l’eau et la forme des zones de maintien peuvent influencer le fonctionnement de l’ensemble.

La modélisation permet de préparer une pièce correspondant au logement existant et de corriger certains détails lorsque les mesures ou l’état de la pièce d’origine le nécessitent. Elle permet également de conserver un fichier numérique qui pourra servir à une nouvelle fabrication si le besoin se présente à nouveau.

L’objectif est de reproduire les caractéristiques nécessaires à l’intégration de la pièce, tout en tenant compte des limites propres au procédé d’impression retenu.

L’impression 3D d’une pièce pour système de filtration

Le choix du procédé et du matériau dépend de la fonction réelle du composant. Pour une pièce installée dans un circuit de piscine, plusieurs critères doivent être pris en compte : contact prolongé avec l’eau, exposition aux produits de traitement, température, pression éventuelle et contraintes mécaniques.

Les matériaux utilisés en impression 3D ne présentent pas tous la même résistance dans ces conditions. Une pièce peut sembler parfaitement adaptée sur le plan dimensionnel sans pour autant être appropriée à une utilisation prolongée dans un environnement humide ou exposé aux produits chimiques.

Il faut également tenir compte de la technologie d’impression et de la structure obtenue. En impression FDM, les couches successives peuvent notamment influencer l’étanchéité et la résistance de la pièce. Une géométrie imprimée ne garantit donc pas, à elle seule, une filtration efficace ni une tenue suffisante dans un circuit sous pression.

La faisabilité doit être étudiée en fonction de l’usage exact. Une pièce servant de support ou de protection ne présente pas nécessairement les mêmes exigences qu’un élément filtrant directement responsable de la rétention des impuretés. De même, une pièce intégrée à un circuit pressurisé nécessite une validation spécifique avant toute utilisation.

Une alternative lorsque la pièce détachée est introuvable

L’intérêt de l’impression 3D est de pouvoir fabriquer une pièce personnalisée sans dépendre exclusivement de la disponibilité d’une référence commerciale. Cette méthode peut être pertinente pour certains composants de systèmes de filtration anciens ou particuliers, lorsque leur géométrie peut être reproduite et que leur fonction est compatible avec le matériau choisi.

Elle permet également de préparer un prototype afin de vérifier les dimensions et l’intégration avant d’envisager une fabrication définitive.

Toutefois, pour un élément qui participe directement à la filtration de l’eau ou à la sécurité hydraulique de l’installation, il est indispensable de vérifier que la pièce répond aux exigences du système. Une reproduction imprimée ne doit pas remplacer un composant de sécurité ou un élément soumis à pression sans validation adaptée.

OBJET MAKER : la reproduction de pièces détachées sur mesure

Chez OBJET MAKER, nous étudions les demandes d’impression 3D pour la réparation, le prototypage et la reproduction de pièces détachées qui ne sont plus disponibles dans le commerce. Selon les informations fournies, le travail peut commencer à partir d’une pièce d’origine, de mesures ou d’un fichier 3D existant.

Vous recherchez une pièce pour votre système de filtration de piscine et vous ne parvenez plus à la trouver ? Nous pouvons examiner votre demande et étudier les possibilités de reproduction en fonction de la forme du composant, de son matériau et de son rôle dans l’installation.

L’impression 3D peut ainsi offrir une piste pour certaines réparations sur mesure, à condition de choisir une solution réellement adaptée aux contraintes de fonctionnement de l’équipement.
