Engrenage hélicoïdal double

Impression 3D d’un engrenage hélicoïdal double pour la réparation d’un mécanisme

Dans un mécanisme, une petite pièce peut parfois suffire à empêcher l’ensemble de fonctionner. C’est notamment le cas des engrenages, qui assurent la transmission du mouvement entre différents éléments. Lorsqu’une dent s’use, qu’un pignon se casse ou qu’une pièce devient introuvable, le remplacement du composant peut s’avérer plus compliqué que la réparation elle-même.

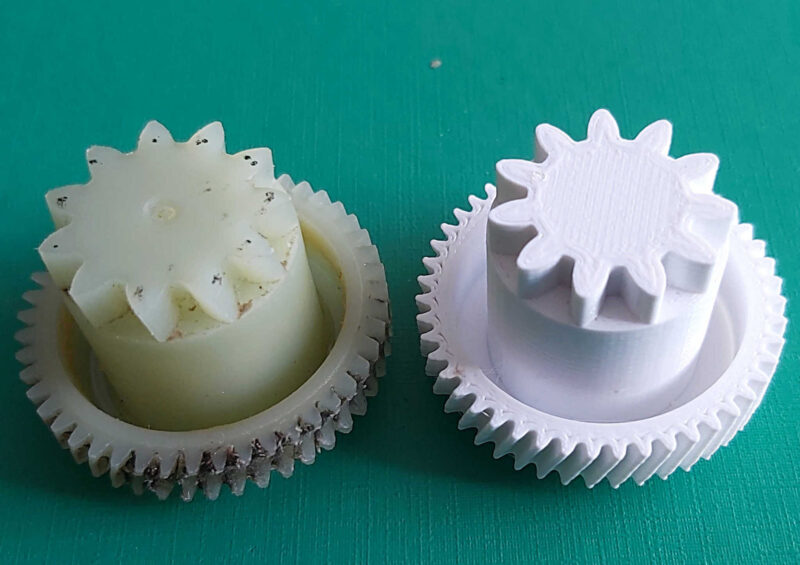

L’impression 3D permet d’envisager une reproduction sur mesure lorsque l’engrenage d’origine n’est plus disponible dans le commerce. Pour cette réalisation, il s’agissait de copier un engrenage hélicoïdal double destiné à un petit mécanisme soumis à des contraintes mécaniques relativement faibles.

Ce type de projet illustre l’intérêt de la fabrication additive pour la réparation de mécanismes spécifiques : plutôt que de remplacer l’ensemble, il est possible d’étudier la géométrie de la pièce défectueuse et de fabriquer un nouvel exemplaire adapté à son emplacement.

Comprendre la géométrie de l’engrenage d’origine

La première étape consiste à examiner l’engrenage à reproduire afin d’identifier ses caractéristiques essentielles. Le diamètre, le nombre de dents, la largeur, l’alésage central et les éventuels éléments de fixation doivent être relevés avec soin.

Un engrenage hélicoïdal double possède deux ensembles de dents inclinées dans des directions opposées. Cette géométrie, parfois appelée engrenage en chevrons, permet de combiner deux profils hélicoïdaux sur une même pièce. Elle doit être reproduite correctement pour que l’engrenage puisse s’intégrer au mécanisme existant.

Lorsqu’une pièce est usée ou partiellement cassée, certaines dimensions peuvent être difficiles à déterminer directement. Il est alors utile d’observer les zones encore intactes et, lorsque cela est possible, les autres éléments avec lesquels l’engrenage fonctionne. Ces informations permettent de mieux comprendre son profil et sa position dans le mécanisme.

Modéliser un engrenage destiné à la réparation

La modélisation 3D permet de reconstruire l’engrenage à partir des mesures et des observations disponibles. L’objectif est de retrouver une géométrie compatible avec les composants existants, notamment au niveau des dents et de l’axe de montage.

Pour un engrenage, une ressemblance visuelle ne suffit pas. Le profil des dents, leur espacement et leur orientation déterminent la qualité de l’engrènement. Une erreur peut provoquer des frottements, un fonctionnement irrégulier ou une usure accélérée.

La conception doit également prendre en compte les dimensions du moyeu et de l’alésage central, afin que la pièce puisse être installée sans jeu excessif ni contrainte de montage. La modélisation numérique offre l’avantage de pouvoir ajuster ces caractéristiques si nécessaire.

Le fichier obtenu constitue ensuite une base de fabrication réutilisable. Si un premier exemplaire nécessite une correction, le modèle peut être modifié sans devoir reprendre entièrement le travail de conception.

Fabriquer la pièce en impression 3D

Une fois le modèle préparé, l’impression 3D permet de produire l’engrenage sans recourir à un outillage spécifique. Cette solution est particulièrement intéressante pour une pièce unique ou une petite série destinée à remettre en service un mécanisme de dimensions réduites.

Le choix du matériau et des paramètres d’impression dépend de la géométrie de la pièce et de ses conditions d’utilisation. Dans le cas présent, les contraintes mécaniques étant décrites comme relativement faibles, une fabrication plastique peut être envisagée, à condition de vérifier sa compatibilité avec le mécanisme.

L’orientation d’impression, l’épaisseur des parois et la structure interne influencent le comportement de la pièce. Les dents doivent notamment présenter une finition suffisante pour assurer un contact correct avec l’engrenage associé.

Après fabrication, un contrôle dimensionnel et un essai de montage permettent de vérifier l’ajustement. Le fonctionnement doit ensuite être observé afin de détecter d’éventuels points durs, bruits inhabituels ou défauts d’engrènement.

Une réparation ciblée plutôt que le remplacement du mécanisme complet

Lorsque la pièce d’origine n’est plus disponible, la reproduction d’un engrenage peut offrir une alternative intéressante au remplacement de tout le mécanisme. Cette approche est particulièrement adaptée aux petits équipements dont le fonctionnement dépend d’un composant spécifique.

L’impression 3D permet de fabriquer uniquement la pièce nécessaire, sans engager les coûts de réalisation d’un outillage industriel. Elle facilite également les adaptations lorsque les dimensions doivent être ajustées pour retrouver un montage satisfaisant.

La réussite de ce type de réparation repose toutefois sur une bonne compréhension du fonctionnement d’origine. Même lorsque les efforts sont limités, un engrenage reste soumis à des contacts répétés entre ses dents. La résistance à l’usure, la précision de fabrication et la compatibilité du matériau doivent donc être prises en compte.

Chez OBJET MAKER, nous proposons un service d’impression 3D sur mesure pour la reproduction de pièces détachées et la réparation de mécanismes spécifiques. À partir d’un engrenage existant, de mesures ou d’un modèle numérique, nous pouvons étudier la faisabilité d’une fabrication adaptée.

Cette réalisation montre comment la modélisation et l’impression 3D peuvent contribuer à prolonger la durée d’utilisation d’un équipement en fabriquant une pièce particulière, lorsque son remplacement standard n’est pas possible ou devient difficile.
