Embouts menuiserie extérieure

Impression 3D d’embouts pour profils de menuiserie extérieure en rénovation

Lorsqu’on entreprend la rénovation de menuiseries extérieures, certains détails peuvent rapidement devenir problématiques. Un embout en plastique manquant, cassé ou devenu trop fragile peut dégrader la finition d’un profil, laisser une extrémité apparente ou empêcher de retrouver l’aspect d’origine de l’installation. Pourtant, il n’est pas toujours nécessaire de remplacer un élément complet pour résoudre ce genre de problème.

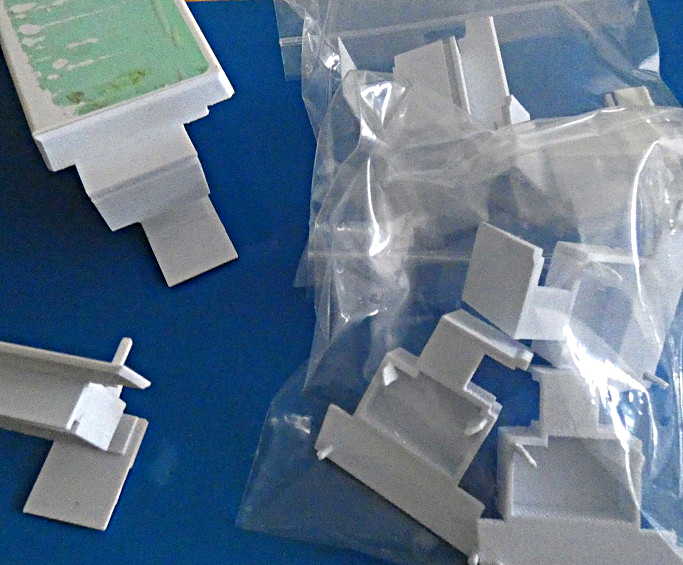

C’est dans cette logique que nous avons réalisé des embouts sur mesure par impression 3D, destinés à des profils de menuiserie extérieure. L’objectif était de reproduire ces petites pièces de finition afin de pouvoir les remettre en place sur les menuiseries existantes, dans le cadre d’une rénovation.

Reproduire une pièce adaptée au profil existant

La première difficulté consiste à retrouver la forme exacte de l’embout. Les profils de menuiserie ne présentent pas tous les mêmes sections, et les pièces de finition sont souvent conçues spécifiquement pour un modèle ou une gamme particulière. Lorsqu’une référence n’est plus disponible, trouver un embout standard qui s’adapte correctement peut donc s’avérer compliqué.

Nous devons alors examiner le profil concerné et relever les dimensions utiles. La forme extérieure de l’embout compte évidemment pour l’aspect final, mais sa géométrie intérieure est tout aussi importante. C’est elle qui permet à la pièce de s’emboîter sur le profil et de rester correctement positionnée.

Il faut notamment tenir compte de la largeur, de la hauteur, de la profondeur d’insertion et des éventuels reliefs présents à l’intérieur du profil. Un embout trop large ne pourra pas être installé, tandis qu’un modèle trop lâche risque de ne pas tenir correctement en place.

À partir de ces éléments, nous pouvons reconstruire la géométrie en trois dimensions. Le modèle numérique est conçu pour correspondre à la section du profil existant, tout en reproduisant la forme visible de la pièce d’origine lorsque celle-ci est encore disponible.

L’impression 3D pour éviter le remplacement complet

L’intérêt de l’impression 3D apparaît particulièrement bien dans ce type de réparation. Il s’agit généralement de petites pièces, parfois nécessaires en très faible quantité. La fabrication d’un moule ou le lancement d’une production industrielle ne seraient pas forcément adaptés à un besoin limité à quelques embouts.

Avec l’impression 3D, nous pouvons fabriquer directement les pièces à partir du fichier numérique. Il devient ainsi possible de produire un exemplaire de remplacement, ou plusieurs pièces identiques si plusieurs profils sont concernés par la rénovation.

La conception peut également être adaptée à la situation réelle. Si le profil présente une particularité ou si les dimensions de l’ancien embout ont légèrement évolué avec le temps, le modèle peut être ajusté pour faciliter le montage.

Cette souplesse est précieuse dans le domaine de la rénovation, où les éléments existants ne correspondent pas toujours parfaitement aux références disponibles aujourd’hui. Il faut souvent composer avec ce qui est déjà en place plutôt que repartir sur une installation entièrement neuve.

Un ajustement qui compte malgré la petite taille de la pièce

Même si ces embouts sont de dimensions modestes, leur fabrication demande une certaine précision. Le montage doit être suffisamment ajusté pour maintenir la pièce, sans imposer une contrainte excessive au profil lors de l’insertion.

Après impression, il est donc important de vérifier la géométrie et de présenter l’embout sur le profil concerné. Cette étape permet de contrôler l’emboîtement, l’alignement et la continuité visuelle entre la pièce imprimée et la menuiserie.

Si nécessaire, une correction peut être apportée au modèle 3D avant de fabriquer les autres exemplaires. C’est l’un des avantages de cette méthode : une petite modification numérique permet de corriger rapidement un défaut d’ajustement sans reprendre l’ensemble du travail.

Le choix du matériau doit également tenir compte de la destination de la pièce. Pour un embout de menuiserie extérieure, l’exposition aux rayons ultraviolets, à l’humidité et aux variations de température mérite une attention particulière. Le matériau doit être sélectionné en fonction de ces contraintes et de la durée d’utilisation recherchée.

Il convient toutefois de distinguer une pièce de finition d’un composant participant à l’étanchéité ou à la sécurité de la menuiserie. La reproduction d’un embout ne garantit pas automatiquement les performances d’origine si celui-ci remplit également une fonction technique particulière.

Une solution sur mesure pour la rénovation

Cette réalisation illustre une application concrète de l’impression 3D dans le domaine du bâtiment et de la rénovation. De nombreuses petites pièces en plastique peuvent devenir difficiles à remplacer alors que la menuiserie sur laquelle elles sont montées reste en bon état.

Reproduire uniquement l’embout manquant permet alors d’éviter le remplacement d’un ensemble complet pour un détail de finition. C’est une approche particulièrement intéressante lorsque les menuiseries sont anciennes, que les références ne sont plus commercialisées ou que les quantités nécessaires sont trop faibles pour justifier une fabrication traditionnelle.

Chez OBJET MAKER, nous pouvons étudier ce type de projet à partir d’une pièce d’origine, même endommagée, d’un profil existant ou de dimensions relevées sur place. La conception 3D permet ensuite de préparer une pièce adaptée, puis de la fabriquer à l’unité ou en petite série.

Avec ces embouts pour profils de menuiserie extérieure, l’impression 3D apporte donc une réponse simple à un problème de rénovation bien réel : reproduire une petite pièce spécifique, retrouver une finition soignée et prolonger l’utilisation d’une installation existante sans devoir remplacer davantage d’éléments que nécessaire.
