Embout fileté

Impression 3D d’un embout fileté sur mesure pour modifier une pièce détachée

Adapter une pièce existante grâce à l’impression 3D

Il arrive régulièrement qu’une pièce détachée ne corresponde plus exactement au besoin, alors que le reste de l’ensemble est encore parfaitement utilisable. Une fixation à modifier, un raccord à adapter ou un embout à remplacer peuvent suffire à rendre un équipement difficile à utiliser. Dans ce type de situation, l’impression 3D permet d’envisager la fabrication d’une pièce intermédiaire conçue spécialement pour répondre à la modification souhaitée.

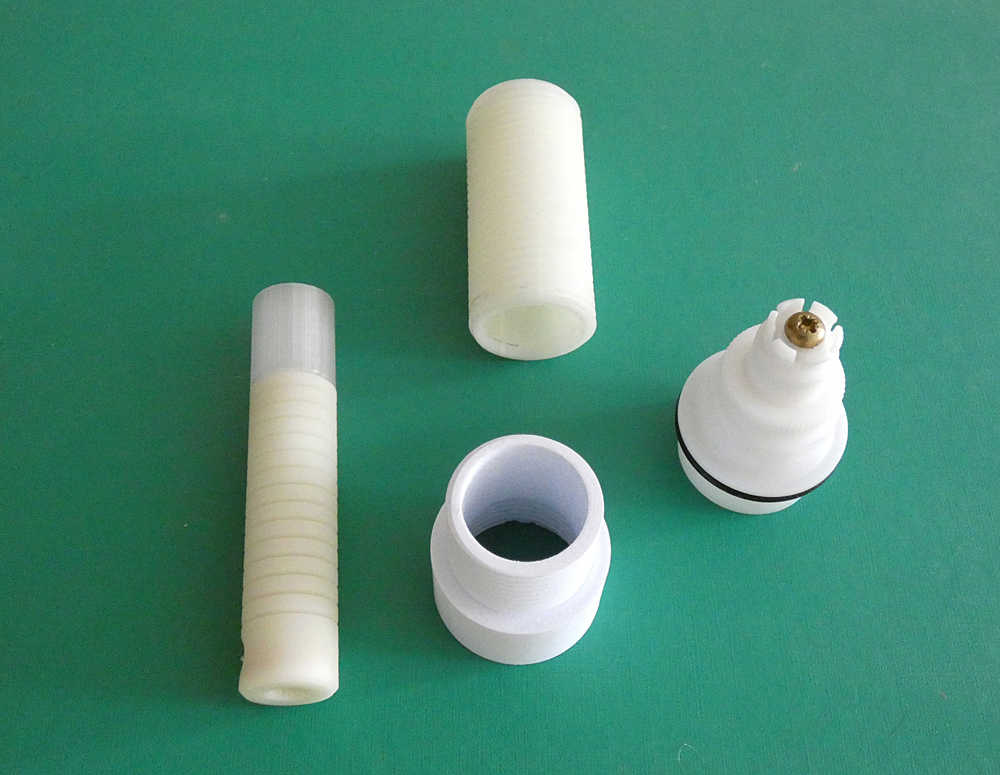

C’est dans cette logique que s’inscrit la réalisation de cet embout fileté sur mesure. L’objectif est de disposer d’un élément capable de s’intégrer à une pièce existante, en tenant compte de sa géométrie et du type de liaison recherché. Plutôt que de remplacer tout le composant ou de chercher une référence standard qui ne convient pas exactement, nous pouvons étudier la possibilité de fabriquer un embout adapté.

La difficulté ne réside pas uniquement dans la forme extérieure. Un embout fileté doit également présenter une géométrie suffisamment précise pour permettre son assemblage avec la pièce correspondante. Le diamètre, le pas du filetage, la longueur de la partie filetée et la forme de la zone de raccordement sont autant de paramètres à prendre en compte lors de la conception.

Étudier la pièce à modifier avant de concevoir l’embout

La première étape consiste à comprendre comment l’embout doit être utilisé. Il faut identifier la pièce sur laquelle il vient se monter, déterminer l’espace disponible et examiner la fonction de la liaison. Un embout destiné à maintenir un accessoire ne présente pas nécessairement les mêmes contraintes qu’un raccord soumis à des efforts mécaniques ou à une pression.

Lorsque la pièce d’origine est disponible, elle constitue un point de départ précieux. Nous pouvons relever ses dimensions, observer les zones de contact et vérifier la manière dont les différents éléments s’assemblent. Si le composant doit être modifié, il est également important de distinguer les dimensions qui doivent rester inchangées de celles qui peuvent évoluer.

Le filetage demande une attention particulière. Deux filetages qui semblent proches à l’œil peuvent être incompatibles en raison d’une différence de diamètre ou de pas. Il est donc préférable de relever ces caractéristiques avec soin plutôt que de se fier uniquement à une mesure approximative du diamètre extérieur.

La conception doit aussi tenir compte de la profondeur d’engagement. Un filetage trop court peut offrir une tenue insuffisante, tandis qu’une partie filetée trop longue risque de gêner le montage ou d’entrer en contact avec un élément interne. La forme de l’embout doit donc être pensée en fonction de l’assemblage complet, et pas seulement de la pièce imprimée isolément.

Concevoir un embout fileté adapté à la modification

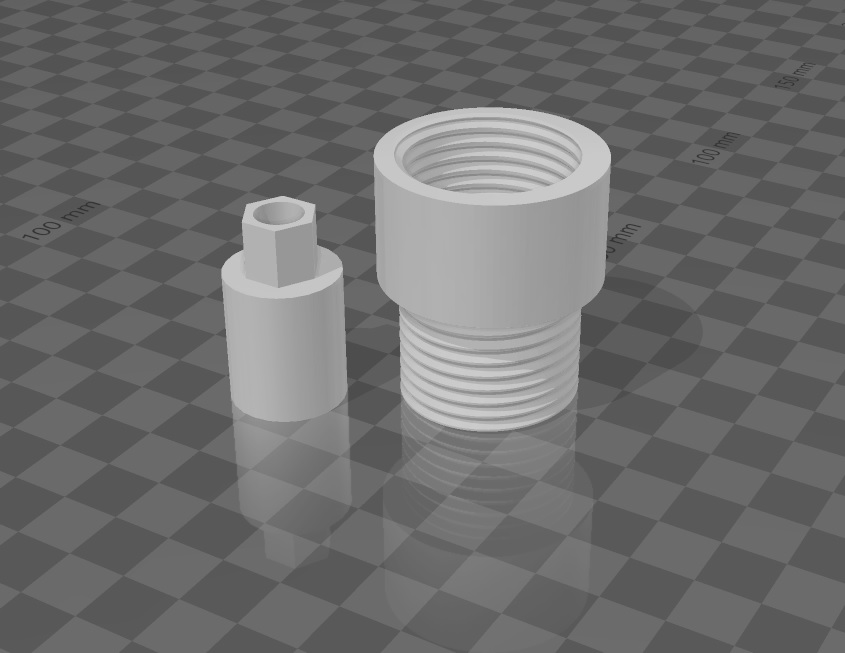

Une fois les dimensions utiles identifiées, la géométrie peut être préparée en conception assistée par ordinateur. Cette étape permet de créer un embout qui reprend les caractéristiques nécessaires à son montage tout en intégrant les éventuelles modifications demandées.

La modélisation d’un filetage destiné à l’impression 3D demande de prendre en compte les limites du procédé. Les détails fins peuvent être influencés par la résolution de fabrication, l’orientation de la pièce et les caractéristiques du matériau. Il peut donc être nécessaire d’ajuster légèrement la géométrie pour obtenir un assemblage satisfaisant.

Les jeux fonctionnels sont particulièrement importants. Un modèle numérique parfaitement ajusté sur l’écran ne garantit pas automatiquement un vissage correct après fabrication. Selon le procédé d’impression et le matériau choisi, les dimensions réelles peuvent différer légèrement de celles du fichier. Une conception adaptée permet de limiter ce risque, mais un essai de montage reste souvent la meilleure façon de vérifier le résultat.

Lorsque cela est pertinent, il est possible de prévoir une première impression de contrôle avant de fabriquer la version définitive. Ce test permet de vérifier le positionnement, la compatibilité du filetage et l’intégration de l’embout sur la pièce d’origine. Si nécessaire, le modèle peut ensuite être corrigé.

Choisir le procédé et le matériau en fonction de l’usage

Le choix du matériau dépend directement de la fonction de l’embout. Pour une adaptation simple, un élément de maintien peu sollicité ou une pièce de contrôle dimensionnel, une impression 3D en dépôt de filament fondu (FDM) peut être envisagée. Le PLA ou le PETG peuvent notamment être étudiés selon les conditions d’utilisation, la température et les efforts attendus.

Pour une pièce soumise à des contraintes plus importantes, le choix doit être réalisé avec davantage de précautions. La résistance d’un embout fileté dépend non seulement du matériau, mais aussi de l’épaisseur des parois, de la forme du filetage, de l’orientation d’impression et de l’adhérence entre les couches.

Il faut également tenir compte de la fréquence des montages et démontages. Un filetage imprimé directement dans le plastique peut s’user au fil des utilisations, notamment lorsque le vissage est fréquent ou que le serrage est important. Selon le besoin, une solution intégrant un insert fileté métallique peut alors être plus appropriée.

Enfin, si l’embout est destiné à un assemblage de sécurité, à un circuit sous pression, à une installation électrique sensible ou à un mécanisme fortement sollicité, sa compatibilité doit être validée en fonction des contraintes réelles. L’impression 3D permet de fabriquer une géométrie sur mesure, mais elle ne garantit pas à elle seule que la pièce convient à toutes les applications.

Une modification sur mesure plutôt que le remplacement complet

L’intérêt de cette réalisation est de montrer qu’une pièce détachée peut parfois être adaptée à un nouveau besoin grâce à la fabrication d’un composant spécifique. Un embout fileté peut permettre de modifier une interface, de raccorder deux éléments ou de rendre une pièce existante compatible avec un autre montage.

Cette approche est particulièrement intéressante lorsque la pièce d’origine est difficile à trouver, qu’une référence standard ne convient pas ou que la modification nécessaire reste limitée à une zone précise. Elle permet d’étudier une solution ciblée, sans engager systématiquement le remplacement de l’ensemble.

Chez OBJET MAKER, nous réalisons des pièces imprimées en 3D à l’unité ou en petite série, à partir d’un modèle numérique ou d’un besoin à étudier. Les embouts, adaptateurs, supports et éléments de liaison font partie des applications pour lesquelles la fabrication additive peut apporter une réponse sur mesure.

Chaque projet reste lié à son usage réel : dimensions de montage, type de filetage, matériau, résistance attendue et conditions d’utilisation. En tenant compte de ces éléments dès la conception, l’impression 3D devient un moyen concret d’adapter une pièce détachée et de prolonger l’utilisation d’un équipement existant.
