Impression 3D pour la reproduction en petite série d’une pièce cassée

Lorsqu’une petite pièce plastique casse, son remplacement peut parfois devenir beaucoup plus compliqué qu’on ne l’imagine. La pièce peut ne plus être commercialisée, être vendue uniquement avec un ensemble complet ou simplement être trop spécifique pour être trouvée facilement. Pourtant, sans cet élément, l’équipement concerné peut devenir inutilisable.

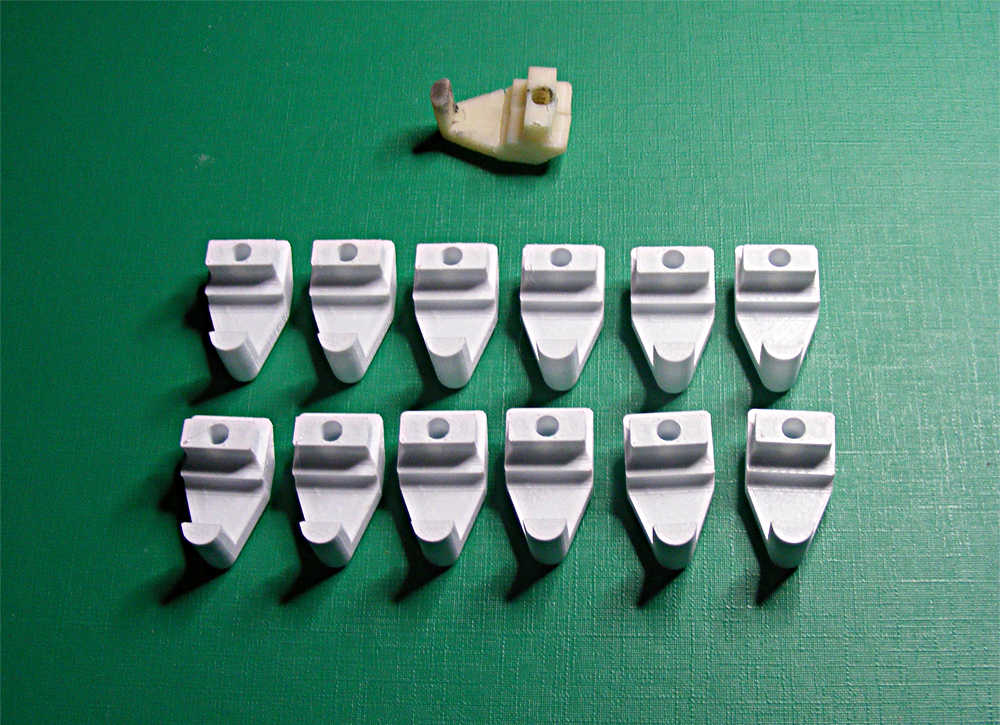

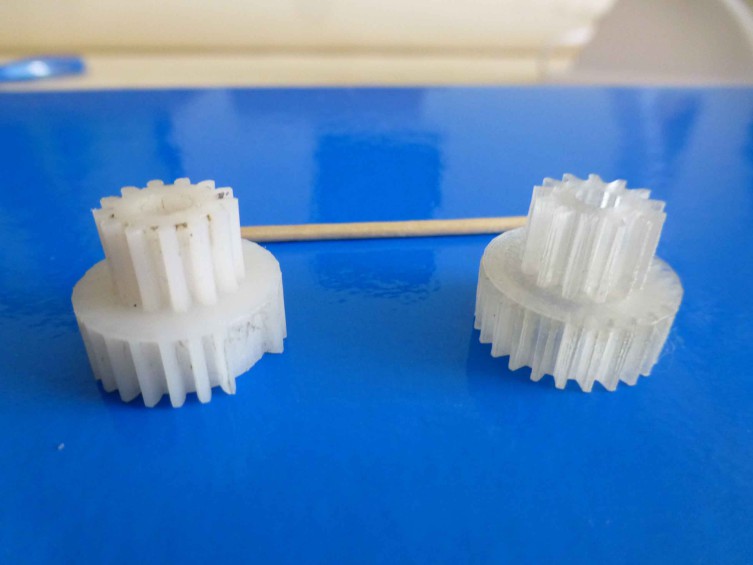

C’est dans ce contexte que nous avons réalisé la reproduction en impression 3D d’une pièce cassée, avec pour objectif de fabriquer plusieurs exemplaires de remplacement.

La première difficulté était évidemment de repartir d’une pièce qui n’était plus dans son état d’origine. Une pièce cassée ne permet pas toujours de retrouver immédiatement sa géométrie complète. Certaines parties peuvent avoir disparu, être déformées ou présenter des traces d’usure. Il faut donc observer attentivement les morceaux disponibles et comprendre comment la pièce était conçue et surtout comment elle était utilisée.

Pour une reproduction fonctionnelle, les dimensions importantes sont celles qui permettent à la nouvelle pièce de retrouver sa place dans l’ensemble. Les points de fixation, les zones de contact, les logements et les différentes surfaces d’appui doivent être identifiés avec précision.

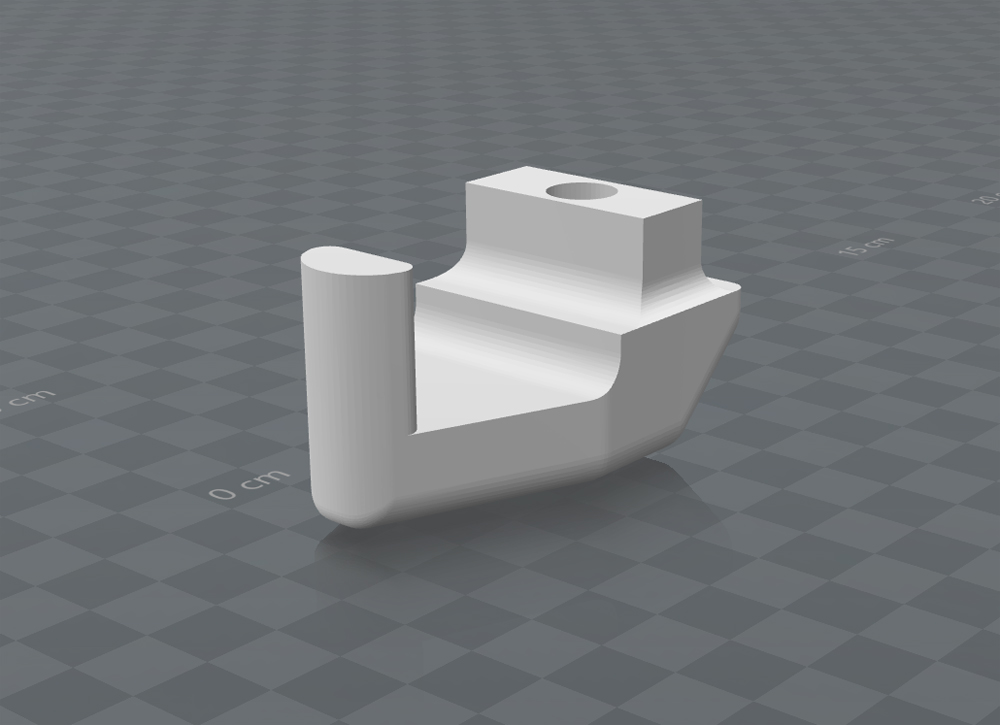

À partir de ces informations, nous pouvons reconstruire progressivement la pièce sous forme de modèle 3D. L’objectif n’est pas nécessairement de reproduire chaque détail invisible de l’original, mais de retrouver une géométrie permettant à la nouvelle pièce de remplir la même fonction.

C’est aussi l’un des intérêts de ce type de projet : la reproduction peut parfois être légèrement améliorée par rapport à l’original. Le modèle numérique permet de réfléchir à certains détails de conception, notamment lorsqu’une zone de la pièce semble avoir été particulièrement sollicitée ou lorsqu’une faiblesse a été identifiée sur l’exemplaire cassé.

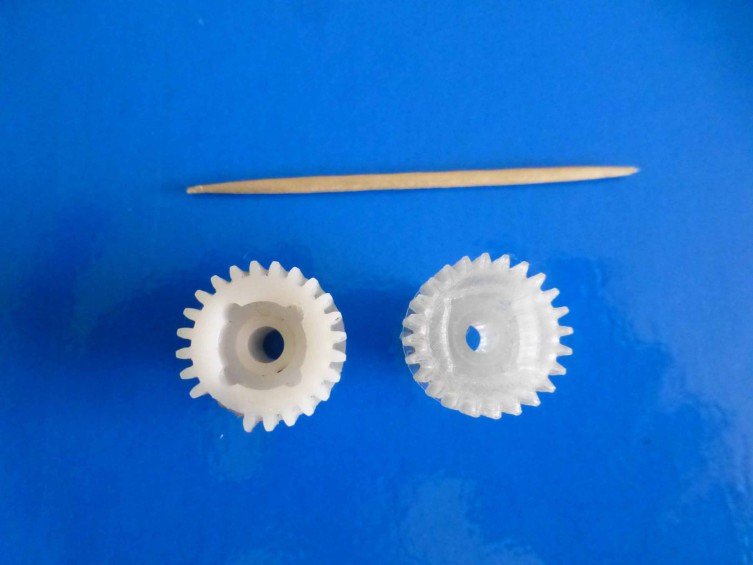

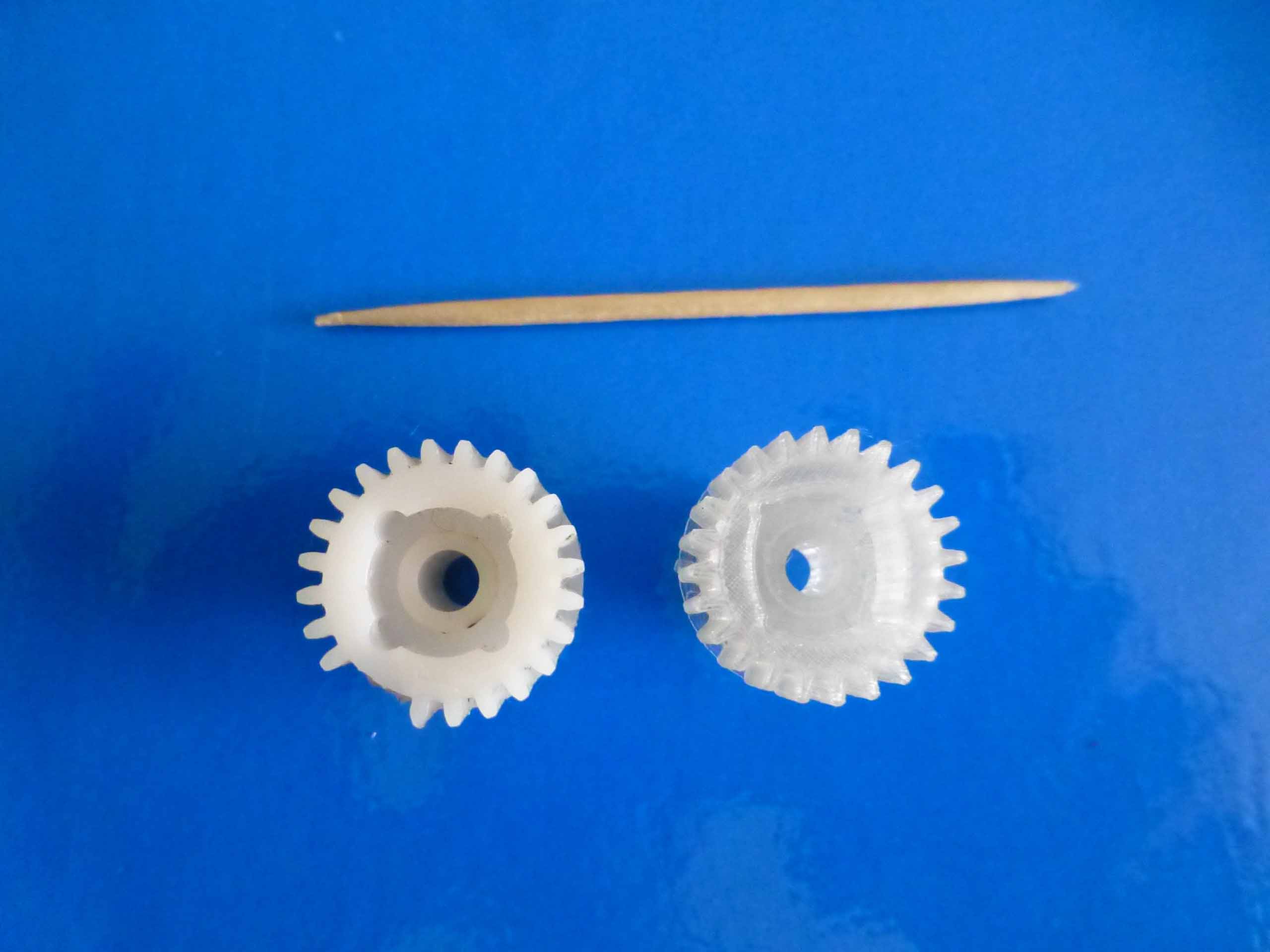

Une fois le modèle préparé, l’impression d’un premier exemplaire permet de vérifier immédiatement la reproduction. La pièce est positionnée sur l’équipement afin de contrôler les dimensions et l’ajustement. Cette étape permet de confirmer que les éléments essentiels du modèle correspondent bien à la réalité.

Il arrive qu’une première impression nécessite quelques corrections. Un logement peut être trop serré, une fixation légèrement décalée ou une dimension nécessiter un petit ajustement. Dans ce cas, le fichier 3D peut être modifié puis une nouvelle pièce réalisée.

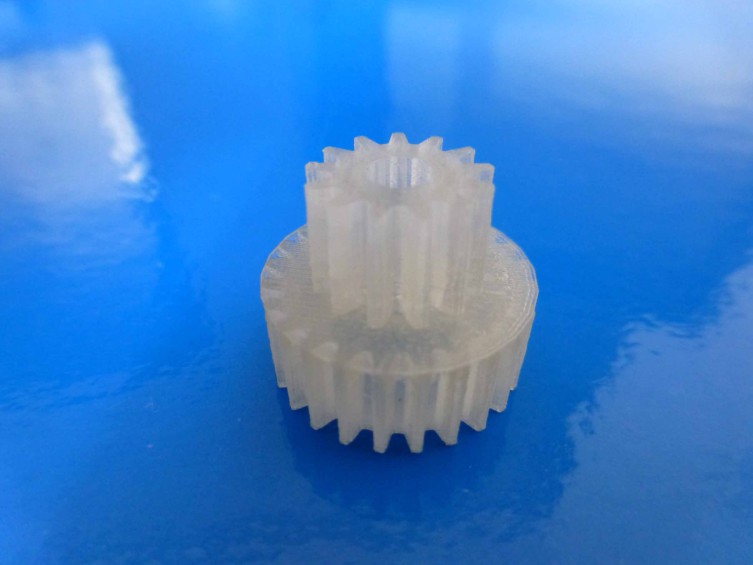

Cette façon de travailler est particulièrement intéressante lorsqu’il s’agit ensuite de produire une petite série. Une fois le modèle validé, les exemplaires suivants sont réalisés à partir du même fichier. Ils bénéficient donc de la même base de conception et peuvent être fabriqués en fonction du nombre de pièces réellement nécessaires.

La petite série est justement l’un des domaines dans lesquels l’impression 3D présente un intérêt évident. Pour quelques pièces de remplacement, il n’est généralement pas nécessaire de mettre en place un moule ou un outillage industriel. La fabrication peut être lancée directement à partir du modèle numérique.

Cela permet également de prévoir quelques pièces supplémentaires. Lorsqu’un élément est déjà connu pour être fragile ou difficile à trouver, disposer de plusieurs exemplaires peut éviter de devoir recommencer toute la démarche lors d’une nouvelle casse.

Le fichier numérique devient alors une véritable sauvegarde de la pièce. Une fois la reproduction réalisée et validée, il est possible de conserver le modèle afin de pouvoir fabriquer de nouveaux exemplaires plusieurs mois ou plusieurs années plus tard.

Cette conservation est particulièrement intéressante pour les équipements anciens ou dont les pièces détachées ne sont plus disponibles. L’objet physique d’origine peut disparaître, mais sa géométrie peut continuer à exister sous forme numérique.

La fabrication additive permet également de produire uniquement ce qui est nécessaire. Dans le cas présent, il ne s’agissait pas de lancer une production importante, mais de répondre à un besoin très précis avec quelques exemplaires. C’est précisément pour ce genre de quantité que l’impression 3D peut être une alternative intéressante aux procédés de fabrication traditionnels.

Le projet montre également que la reproduction d’une pièce cassée ne consiste pas simplement à « copier » un objet. Il faut comprendre sa fonction, identifier les dimensions réellement importantes et prendre en compte les contraintes liées à sa nouvelle fabrication.

Une pièce destinée à être imprimée peut notamment être adaptée pour tenir compte de la manière dont les couches sont déposées ou de la façon dont elle sera sollicitée. Le modèle peut ainsi être préparé spécifiquement pour le procédé d’impression 3D plutôt que de chercher uniquement à reproduire l’apparence de la pièce originale.

Une fois la série terminée, les différentes pièces peuvent être contrôlées avant leur utilisation. Leur régularité et leur conformité au modèle validé permettent de disposer de plusieurs remplaçants prêts à être utilisés.

Pour OBJET MAKER, ce type de réalisation représente une application très concrète de l’impression 3D. Une pièce cassée et difficile à remplacer devient le point de départ d’une nouvelle fabrication. À partir d’un exemplaire endommagé, nous pouvons reconstruire un modèle numérique, réaliser un prototype, l’ajuster si nécessaire puis produire une petite série.

L’intérêt de cette démarche ne se limite donc pas au remplacement immédiat. Elle permet également de conserver une solution pour l’avenir. Tant que le fichier numérique est disponible, la pièce peut être reproduite à la demande.

C’est finalement l’un des aspects les plus utiles de l’impression 3D pour les pièces de réparation : ne pas avoir besoin de fabriquer une grande quantité pour pouvoir retrouver une pièce devenue indisponible. Quelques exemplaires suffisent, et le modèle reste disponible pour les prochaines réparations.
