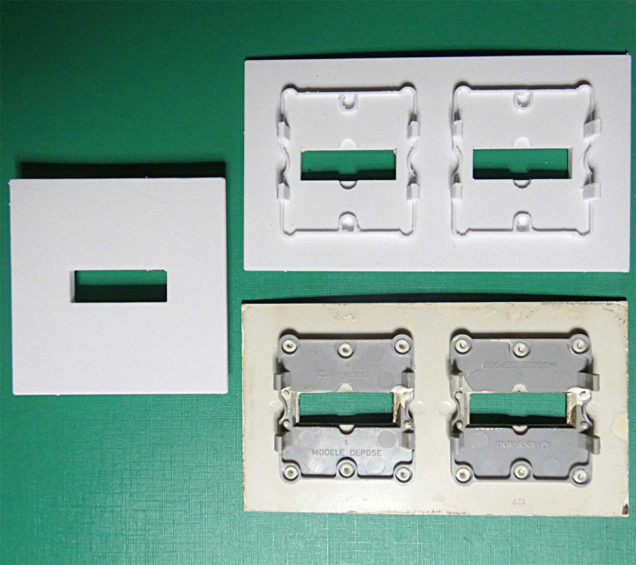

Cache interrupteur

Impression 3D d’un cache d’interrupteur devenu introuvable

Réparer un appareillage électrique ancien sans remplacer toute l’installation

Dans une maison ou un bâtiment ancien, il n’est pas rare de rencontrer des gammes d’appareillage électrique qui ne sont plus commercialisées. Les interrupteurs peuvent encore être fonctionnels, mais un élément extérieur, comme un cache ou un enjoliveur, peut être cassé, abîmé ou manquant. Le problème semble parfois mineur, mais retrouver une pièce identique peut devenir particulièrement compliqué lorsque le fabricant a arrêté la gamme.

Le remplacement complet de l’appareillage n’est pas toujours souhaitable, notamment lorsque l’on cherche à conserver l’aspect d’une installation existante ou que les autres éléments sont encore en bon état. Dans ce contexte, l’impression 3D permet d’étudier la reproduction d’une pièce plastique spécifique, à condition que sa fonction et les contraintes de sécurité soient correctement identifiées.

Pour OBJET MAKER, ce type de réalisation illustre une application concrète de la fabrication additive : reproduire un élément devenu introuvable, en travaillant à partir de la pièce d’origine, de ses dimensions ou du logement dans lequel elle doit s’intégrer.

Relever la géométrie du cache d’interrupteur

Avant de modéliser la pièce, il faut examiner le cache existant, lorsqu’il est encore disponible, ou relever les dimensions de l’appareillage concerné. La forme extérieure doit être reproduite avec suffisamment de précision pour conserver une apparence cohérente avec les éléments voisins.

Les dimensions ne sont toutefois pas les seuls éléments à prendre en compte. Les contours, les angles, les éventuelles découpes et les systèmes de fixation participent à l’ajustement de la pièce. Un cache légèrement trop grand peut gêner son montage, tandis qu’un modèle trop petit risque de laisser des espaces visibles ou de ne pas tenir correctement.

La modélisation 3D permet de reconstruire cette géométrie et de l’adapter aux possibilités de fabrication. Selon la complexité du cache, le travail peut partir d’une mesure simple ou nécessiter plusieurs vérifications pour retrouver les formes et les points d’accroche. Une attention particulière doit être portée à la partie arrière, souvent moins visible, mais essentielle pour le positionnement.

L’objectif est d’obtenir un modèle numérique fidèle aux dimensions nécessaires, plutôt qu’une simple reproduction approximative de la face extérieure.

Adapter le modèle à l’impression 3D

Une fois la géométrie définie, le fichier doit être préparé pour l’impression. L’épaisseur des parois, la présence de clips et les zones de fixation doivent être compatibles avec le procédé choisi. Ces caractéristiques influencent à la fois la qualité du rendu et la capacité de la pièce à rester correctement en place.

Le choix du matériau dépend de l’usage prévu et de l’environnement. Certains plastiques peuvent convenir à des éléments décoratifs ou à des caches extérieurs sans fonction électrique particulière. En revanche, la résistance à la chaleur, le comportement au feu et les propriétés isolantes ne peuvent pas être déduits du seul aspect du matériau ou de sa facilité d’impression.

Pour cette raison, une pièce imprimée en 3D ne doit pas être considérée automatiquement comme équivalente à un cache d’origine. Si elle intervient dans la protection de parties électriques ou dans le maintien de distances de sécurité, son remplacement doit être évalué avec une attention particulière. Une reproduction esthétique ne suffit pas à garantir la conformité de l’appareillage.

Vérifier l’ajustement et l’aspect final

Après fabrication, la pièce peut être examinée afin de contrôler ses dimensions, la régularité de ses surfaces et son adaptation mécanique à l’élément concerné. Pour une pièce visible au quotidien, l’aspect compte également : la forme, les contours et la finition doivent rester cohérents avec le reste de l’appareillage.

Si nécessaire, le modèle numérique peut être corrigé pour améliorer l’ajustement ou modifier un détail de conception. Cette possibilité de retouche est l’un des avantages de l’impression 3D pour les petites pièces anciennes ou spécifiques. Elle permet de travailler sur une référence particulière sans devoir produire un outillage dédié.

Toutefois, le contrôle de l’ajustement mécanique ne constitue pas une validation électrique. Avant toute remise en service, il faut s’assurer que la pièce n’altère pas la protection prévue par le fabricant. En cas de doute sur la fonction du cache ou sur la sécurité de l’installation, le recours à un professionnel qualifié est préférable.

L’impression 3D pour retrouver une pièce introuvable

La reproduction d’un cache d’interrupteur ancien montre l’intérêt de l’impression 3D pour les besoins de réparation et de conservation. Une pièce en plastique peut sembler secondaire, mais son absence peut compromettre l’aspect d’un appareillage ou empêcher de retrouver une configuration d’origine.

La fabrication à la demande permet d’étudier des pièces unitaires qui ne justifieraient pas une production industrielle. Elle peut être particulièrement utile pour des gammes anciennes, des modèles spécifiques ou des éléments dont la référence a disparu des catalogues des fabricants.

Chez OBJET MAKER, nous proposons un service d’impression 3D sur mesure pour différents projets de reproduction et de réparation. Selon les informations disponibles, la prestation peut nécessiter un relevé dimensionnel, une modélisation 3D et plusieurs ajustements avant d’obtenir une pièce adaptée.

Lorsqu’un cache d’interrupteur est devenu introuvable, l’impression 3D offre donc une piste à étudier. La réussite du projet dépend de la fidélité du modèle, de la qualité de fabrication et surtout de l’identification précise de la fonction de la pièce, afin de distinguer un élément purement décoratif d’un composant participant à la sécurité électrique.
