Accessoires pour visserie

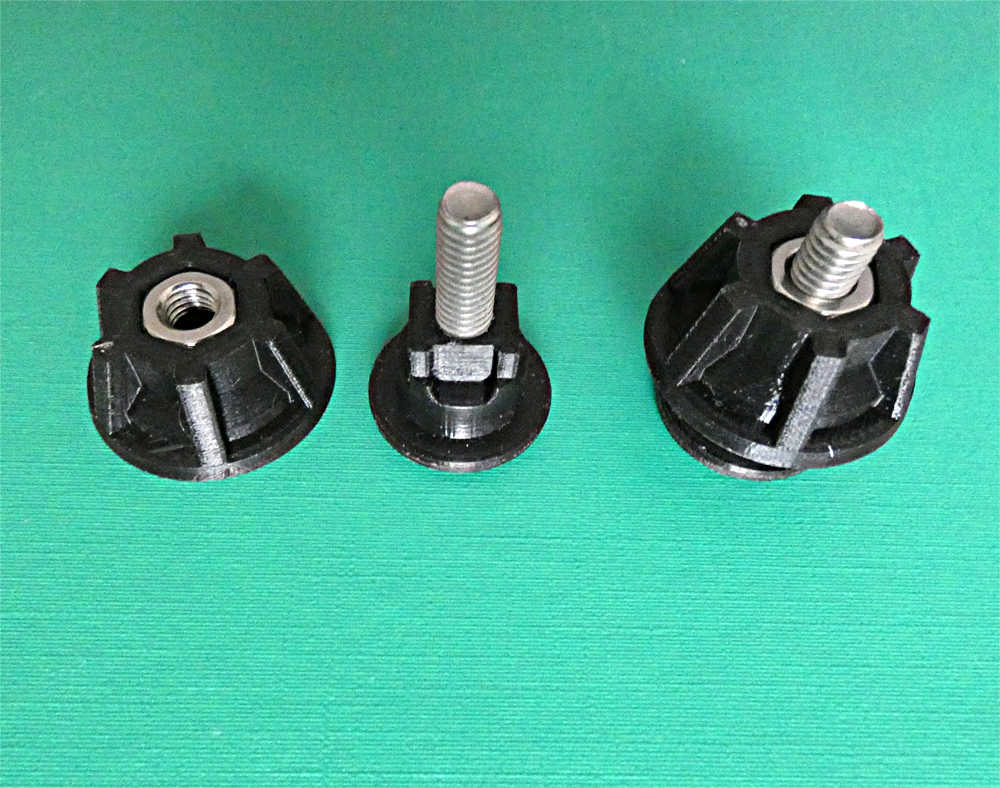

Impression 3D d’un accessoire pour visserie, insertion des vis après impression

L’impression 3D permet de fabriquer de nombreux accessoires destinés à recevoir de la visserie. Dans certains cas, il est préférable de ne pas chercher à imprimer directement l’ensemble de la fixation, mais de prévoir dans la conception les logements nécessaires pour installer les vis après l’impression.

C’est le principe retenu pour cet accessoire réalisé en impression 3D. La pièce devait intégrer plusieurs éléments de visserie afin de pouvoir être fixée ou assemblée avec d’autres composants. Plutôt que de réaliser une fixation entièrement imprimée, la conception a été pensée pour permettre l’insertion des vis une fois la pièce sortie de l’imprimante.

Cette méthode présente plusieurs avantages. La visserie métallique apporte notamment une résistance différente de celle du plastique imprimé et permet d’utiliser des éléments standards disponibles facilement. L’impression 3D est alors utilisée pour réaliser la géométrie spécifique de l’accessoire, tandis que les vis assurent la liaison mécanique avec les autres éléments.

La première étape consiste à déterminer précisément l’emplacement des fixations. Les logements destinés aux vis doivent être intégrés au modèle 3D dès la conception. Leur diamètre, leur profondeur et leur positionnement doivent être adaptés à la visserie utilisée et à la manière dont la pièce sera montée.

Il faut également prévoir suffisamment de matière autour des zones de fixation. Un trou placé trop près d’un bord ou dans une zone trop fine pourrait fragiliser la pièce. La conception doit donc tenir compte à la fois de la forme générale de l’accessoire et des contraintes liées à son assemblage.

Une fois le modèle 3D préparé, l’accessoire peut être imprimé. L’objectif est d’obtenir une pièce suffisamment précise pour que les logements destinés aux vis soient correctement positionnés. L’orientation de la pièce sur le plateau peut également avoir son importance, notamment lorsque les trous ou les surfaces de fixation doivent conserver une bonne précision.

Après l’impression, les éventuels supports sont retirés et les différentes zones de fixation sont contrôlées. Les vis sont ensuite insérées dans les logements prévus à cet effet. Cette étape permet de transformer la pièce imprimée en un accessoire prêt à être assemblé.

Selon la conception, les vis peuvent être simplement introduites dans des passages prévus dans la pièce ou être maintenues par un logement spécifique. Dans certains cas, il peut également être intéressant de prévoir une tête de vis encastrée afin qu’elle ne dépasse pas de la surface de l’accessoire.

L’intérêt de cette approche est de dissocier la fabrication de la pièce et la mise en place de la visserie. L’impression 3D permet de créer rapidement une géométrie sur mesure, tandis que les éléments métalliques sont ajoutés ensuite. Cela évite notamment de devoir imprimer des filetages lorsque l’utilisation de vis standards est plus adaptée au projet.

Le premier exemplaire permet ensuite de vérifier le montage réel. Les vis sont mises en place et l’accessoire est présenté sur l’ensemble auquel il est destiné. Cette étape permet de contrôler l’alignement, l’accès à la visserie et la bonne tenue de la pièce.

Si une modification est nécessaire, le modèle 3D peut être corrigé puis réimprimé. C’est un fonctionnement particulièrement pratique pour les pièces sur mesure, puisque les dimensions des logements de vis peuvent être ajustées sans avoir à refaire complètement la conception.

Une fois la géométrie validée, plusieurs exemplaires peuvent également être fabriqués à partir du même fichier. La visserie est alors ajoutée après impression sur chaque pièce. Cette méthode convient donc aussi bien à la fabrication d’un accessoire unique qu’à une petite série.

Ce type de réalisation montre que l’impression 3D ne signifie pas nécessairement que toute la pièce doit être fabriquée en plastique. Il est souvent plus pertinent de combiner l’impression 3D avec des composants standards : vis, écrous, axes ou autres éléments mécaniques. La pièce imprimée apporte alors la forme et l’adaptation sur mesure, tandis que les composants rapportés assurent certaines fonctions mécaniques.

Chez OBJET MAKER, cette approche permet de répondre à des demandes très diverses, notamment pour des accessoires, des prototypes, des petites séries ou des pièces de réparation. Concevoir dès le départ les logements nécessaires à l’insertion de la visserie permet d’obtenir une pièce propre, facile à assembler et adaptée à son utilisation finale.

Dans ce projet, l’impression 3D constitue donc une étape de fabrication, tandis que l’ajout des vis après impression complète la pièce. Cette combinaison entre fabrication additive et éléments de quincaillerie standards permet de réaliser simplement des accessoires sur mesure tout en conservant un assemblage pratique et facilement démontable.
