Boitier de télécommande

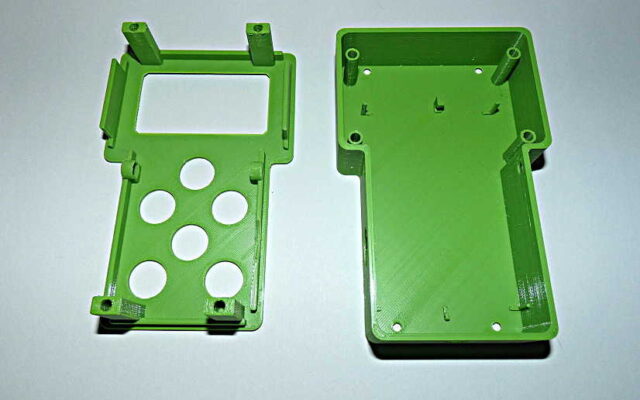

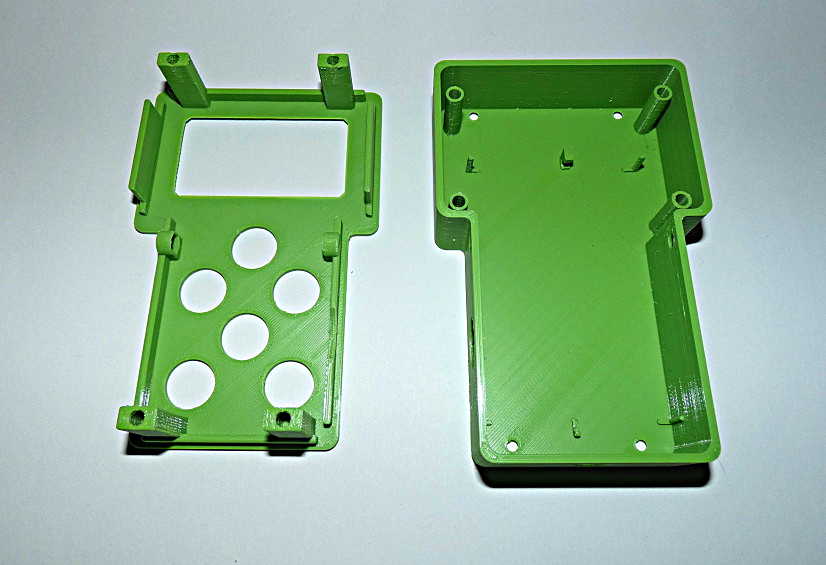

Impression 3D d’un boîtier de télécommande sur mesure

Concevoir un boîtier adapté à un besoin spécifique

Les boîtiers de télécommande ne correspondent pas toujours aux besoins de chaque projet. Il peut s’agir d’intégrer une carte électronique particulière, de positionner des boutons à des endroits précis ou de disposer d’un format qui n’existe pas dans le commerce. Dans d’autres situations, le boîtier d’origine est trop encombrant, mal adapté à la prise en main ou tout simplement indisponible.

L’impression 3D permet de répondre à ce type de besoin en fabriquant un boîtier conçu autour des composants réellement utilisés. Plutôt que de modifier le circuit électronique pour l’adapter à un boîtier standard, il est possible de concevoir une enveloppe qui tient compte de ses dimensions, de ses connecteurs et de son mode d’utilisation.

C’est tout l’intérêt d’un boîtier de télécommande sur mesure : chaque élément peut être étudié en fonction de sa fonction. Le volume général, la disposition des commandes, les ouvertures et le système de fermeture sont définis selon les contraintes du projet. Cette liberté de conception est particulièrement utile pour les prototypes électroniques, les montages spécifiques et les petites séries.

Prendre en compte les composants électroniques

Avant de commencer la modélisation, il est nécessaire d’identifier les éléments qui doivent trouver leur place à l’intérieur du boîtier. La carte électronique constitue généralement le point de départ, mais il faut aussi tenir compte de la batterie ou du compartiment à piles, des interrupteurs, des boutons et des éventuels connecteurs.

Les dimensions extérieures ne suffisent pas à définir un boîtier fonctionnel. Il faut prévoir l’espace nécessaire autour des composants, éviter les zones de contact indésirables et permettre le passage des câbles lorsque le montage en comporte. Les ouvertures doivent être placées avec suffisamment de précision pour que les commandes restent accessibles une fois le boîtier assemblé.

La position des boutons mérite une attention particulière. Une télécommande doit pouvoir être utilisée naturellement, sans que le boîtier gêne les gestes. La forme générale et l’emplacement des commandes influencent donc autant l’ergonomie que l’apparence de la pièce.

Il faut également anticiper l’accès à l’électronique. Selon le projet, le boîtier peut être composé de deux parties assemblées par vissage, par clipsage ou au moyen d’un autre système de fermeture. Un accès démontable est souvent préférable lorsqu’il faut remplacer une pile, intervenir sur la carte ou effectuer une maintenance.

La modélisation 3D : une étape essentielle

Une fois les composants identifiés, le boîtier peut être dessiné en conception assistée par ordinateur. La modélisation permet de travailler séparément les volumes intérieurs et la forme extérieure, puis de vérifier leur compatibilité avant l’impression.

Les logements destinés aux composants doivent intégrer des jeux adaptés afin de faciliter le montage. Une ouverture trop étroite peut empêcher l’insertion d’un interrupteur ou d’un connecteur, tandis qu’un logement trop large risque de laisser les éléments bouger à l’intérieur. Ces ajustements sont importants, car les dimensions finales dépendent également du procédé d’impression et du matériau choisi.

La conception permet aussi de prévoir des renforts, des entretoises ou des points de fixation pour maintenir la carte électronique. Ces éléments peuvent être intégrés directement au modèle plutôt que d’ajouter des supports séparés après fabrication.

Un autre avantage de la modélisation numérique est la possibilité de modifier rapidement le projet. Si la position d’un bouton doit changer, si un connecteur nécessite davantage d’espace ou si la prise en main doit être améliorée, il est possible de corriger le fichier avant de lancer une nouvelle impression.

Fabriquer le boîtier en impression 3D FDM

Pour ce type de pièce, l’impression 3D par dépôt de filament fondu, ou FDM, constitue une solution intéressante. Elle permet de fabriquer des boîtiers présentant des formes variées, avec des parois, des ouvertures et des fixations intégrées au modèle.

Le choix du matériau dépend de l’utilisation prévue. Le PLA peut convenir à certains prototypes ou boîtiers utilisés dans des conditions modérées. Le PETG peut être étudié lorsqu’une meilleure résistance aux chocs et une certaine souplesse sont recherchées. Pour un boîtier exposé à des températures plus élevées, d’autres matériaux peuvent être envisagés en fonction des contraintes réelles.

L’orientation de la pièce sur le plateau et les paramètres d’impression influencent le résultat. Ils doivent être adaptés à la géométrie du boîtier, notamment lorsque celui-ci comporte des parois fines, des logements précis ou des points de fixation. L’objectif est d’obtenir une pièce suffisamment régulière pour permettre l’assemblage et l’intégration des composants.

Après fabrication, un contrôle de montage permet de vérifier que les composants s’insèrent correctement, que les boutons restent accessibles et que les différentes parties du boîtier se referment comme prévu. Si nécessaire, une correction du modèle peut être réalisée avant de produire la version définitive.

Un boîtier personnalisé, du prototype à la petite série

L’un des principaux intérêts de l’impression 3D est de pouvoir fabriquer un boîtier sans devoir investir dans un moule industriel. Cette approche est adaptée aux prototypes électroniques, aux projets de développement et aux petites quantités pour lesquelles une fabrication traditionnelle serait disproportionnée.

Elle permet également de faire évoluer le boîtier au fil des essais. Une première version peut servir à valider l’encombrement et l’accès aux commandes. Une version suivante peut intégrer les corrections nécessaires, puis être utilisée pour les tests ou pour une petite production.

La personnalisation ne concerne pas uniquement les dimensions. La forme, l’épaisseur des parois, les systèmes de fixation et les ouvertures peuvent être adaptés au montage. Selon les besoins, il est également possible de prévoir des emplacements pour une étiquette, un repère de commande ou un marquage permettant d’identifier les fonctions de la télécommande.

Il faut toutefois distinguer l’ajustement mécanique du boîtier de la protection électronique. Une enveloppe imprimée en 3D ne garantit pas automatiquement une étanchéité, une isolation électrique ou une résistance aux températures données. Ces propriétés doivent être étudiées et vérifiées si l’application l’exige.

OBJET MAKER : l’impression 3D au service des projets électroniques

La réalisation d’un boîtier de télécommande sur mesure illustre la capacité de l’impression 3D à répondre à des besoins très spécifiques. Elle permet de concevoir une pièce autour d’un circuit existant, de faciliter son intégration et de modifier rapidement la géométrie lorsque le projet évolue.

Chez OBJET MAKER, nous réalisons des pièces imprimées en 3D pour les prototypes, les accessoires techniques, les boîtiers électroniques et les petites séries. Selon le niveau de préparation du projet, la fabrication peut partir d’un fichier 3D existant ou nécessiter une étude préalable des dimensions et des contraintes d’assemblage.

Qu’il s’agisse d’un boîtier unique pour un prototype ou de plusieurs exemplaires destinés à un équipement spécifique, l’impression 3D offre une méthode souple pour produire une enveloppe adaptée au besoin réel, sans imposer les contraintes d’un boîtier standard.
