Découper un fichier 3D avec 3D Builder.
3D builder est une application gratuite développée par Microsoft. Présente sur les systèmes d’exploitation Windows 10 elle est également disponible en téléchargement ici. (fig.1)
Voici comment découper un fichier 3D avec 3Dbuilder.
Fig.1
Nous connaissons tous les contraintes de surplombs liées à l’impression 3D FDM. En effet les imprimantes 3D créent des supports pour contourner ce problème ; cependant cela laisse parfois des traces disgracieuses en surface d’impression (fig.2)
Couper un fichier en plusieurs parties implique de le recoller en post impression, mais dans bien des cas on obtient un résultat plus propre. Cette méthode est également indispensable pour l’impression de fichiers volumineux ne logeant pas dans la chambre d’impression.
Fig.2
Une fois le fichier ouvert dans 3D Builder, allez dans modifier : une barre d’outil apparait puis sélectionnez fractionner (fig .3)

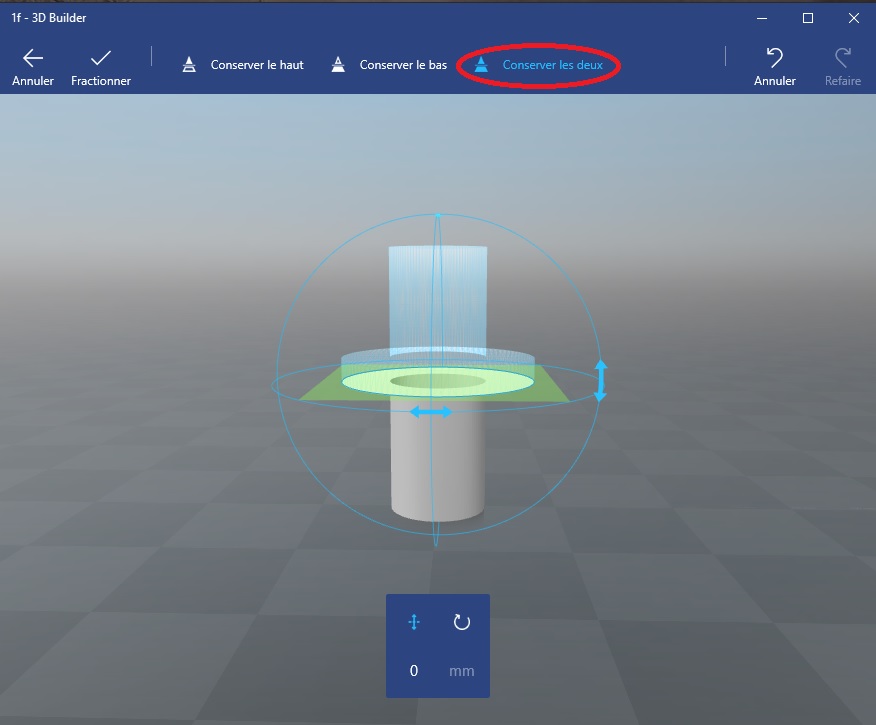

Par défaut la coupe apparait dans l’axe de votre pièce, sélectionnez Conserver les deux afin de d’afficher les deux parties (fig.4).
Fig.3
Fig.4
Puis vous pourrez déplacer la coupe (en vert) en la saisissant avec le curseur de votre souris, maintenir le clic gauche. Afin d’être plus précis pour pouvez entrer directement une valeur de mesure dans la fenêtre qui apparait lorsque vous cliquez sur la mesure afficher dans la petite barre d’outil en bas (fig.5)
Fig.5
Vous pouvez également effectuer une rotation de la coupe en saisissant les flèches de rotation. De la même façon et pour être plus précis entrer une valeur correspondant à l’inclinaison souhaitée en cliquant sur la petite barre d’outils en bas de l’écran, 90° pour l’exemple (fig.6)
Fig.6

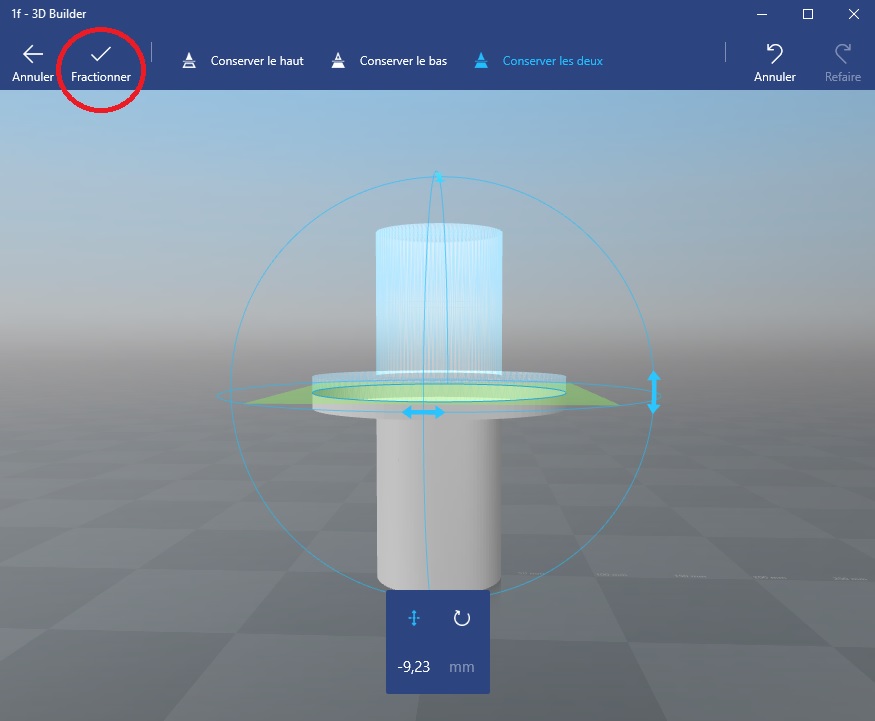

Une fois votre coupe correctement positionnée cochez fractionner (fig.7).
Votre pièce est maintenant en deux parties (fig.8)
Fig.7
Fig.8
Il ne vous reste plus qu’à positionner correctement les deux parties l’une à côté de l’autre en utilisant les outils de positionnement disponibles dans la barre d’outils (fig.9 & 10).
Fig.9
Fig.10
