Création de contre-moule par impression 3D
La création de contre-moule par impression 3D connaît un essor considérable dans de nombreux secteurs industriels. Grâce aux technologies d’impression 3D FDM (Fused Deposition Modeling) et SLA (Stéréolithographie), il est désormais possible de produire rapidement des modèles maîtres, des positifs de moulage et des contre-moules de haute précision pour la fabrication composite, le thermoformage, le moulage silicone, la stratification ou encore les procédés de duplication.
Dans l’univers du prototypage rapide et de la fabrication de moules, l’impression 3D transforme les méthodes traditionnelles. Plus rapide, plus économique et plus flexible que l’usinage conventionnel, elle permet de concevoir des contre-moules complexes avec une liberté géométrique inégalée.
Qu’est-ce qu’un contre-moule (positif) ?
Un contre-moule, souvent appelé positif, est une pièce maîtresse servant à créer un moule négatif. Il reproduit fidèlement la géométrie finale souhaitée et constitue une étape essentielle dans de nombreux procédés de fabrication.
Le contre-moule peut être utilisé pour :
- La réalisation de moules composites en fibre de verre ou carbone
- La fabrication de moules silicone pour duplication de pièces
- Le thermoformage plastique
- La production de pièces en résine ou polyuréthane
- Le moulage de prototypes fonctionnels ou esthétiques
Les applications industrielles, médicales, automobiles ou artistiques
Historiquement, ces positifs étaient usinés en bois, mousse, aluminium ou modelés à la main. Aujourd’hui, l’impression 3D FDM et SLA offre une alternative performante et moderne.
Pourquoi utiliser l’impression 3D pour créer un contre-moule ?
Réduction des coûts de fabrication
L’un des principaux intérêts pour la création de contre-moule par impression 3D est la réduction des coûts. L’usinage CNC ou la fabrication manuelle d’un positif peuvent être longs et coûteux, particulièrement pour des formes complexes.
Avec l’impression 3D :
- Moins de matière première consommée
- Peu ou pas d’outillage spécifique
- Réduction du temps opérateur
- Diminution des coûts de prototypage
- Pour les petites et moyennes séries, cela représente un avantage économique majeur.
- Gain de temps et prototypage rapide
Le prototypage rapide est au cœur des bénéfices de l’impression 3D. Une pièce conçue en CAO peut être imprimée en quelques heures ou quelques jours, contre parfois plusieurs semaines avec des méthodes traditionnelles.
Cela permet :
- Des itérations rapides
- Des validations de formes immédiates
- Une mise sur le marché accélérée
- Des modifications simples avant fabrication définitive
- Liberté géométrique
Les technologies FDM et SLA permettent de produire des formes impossibles ou très complexes à usiner :
- Contours organiques
- Contre-dépouilles
- Cavités internes
- Géométries complexes pour moules techniques
Cette liberté de conception est particulièrement utile dans les secteurs composites ou design.

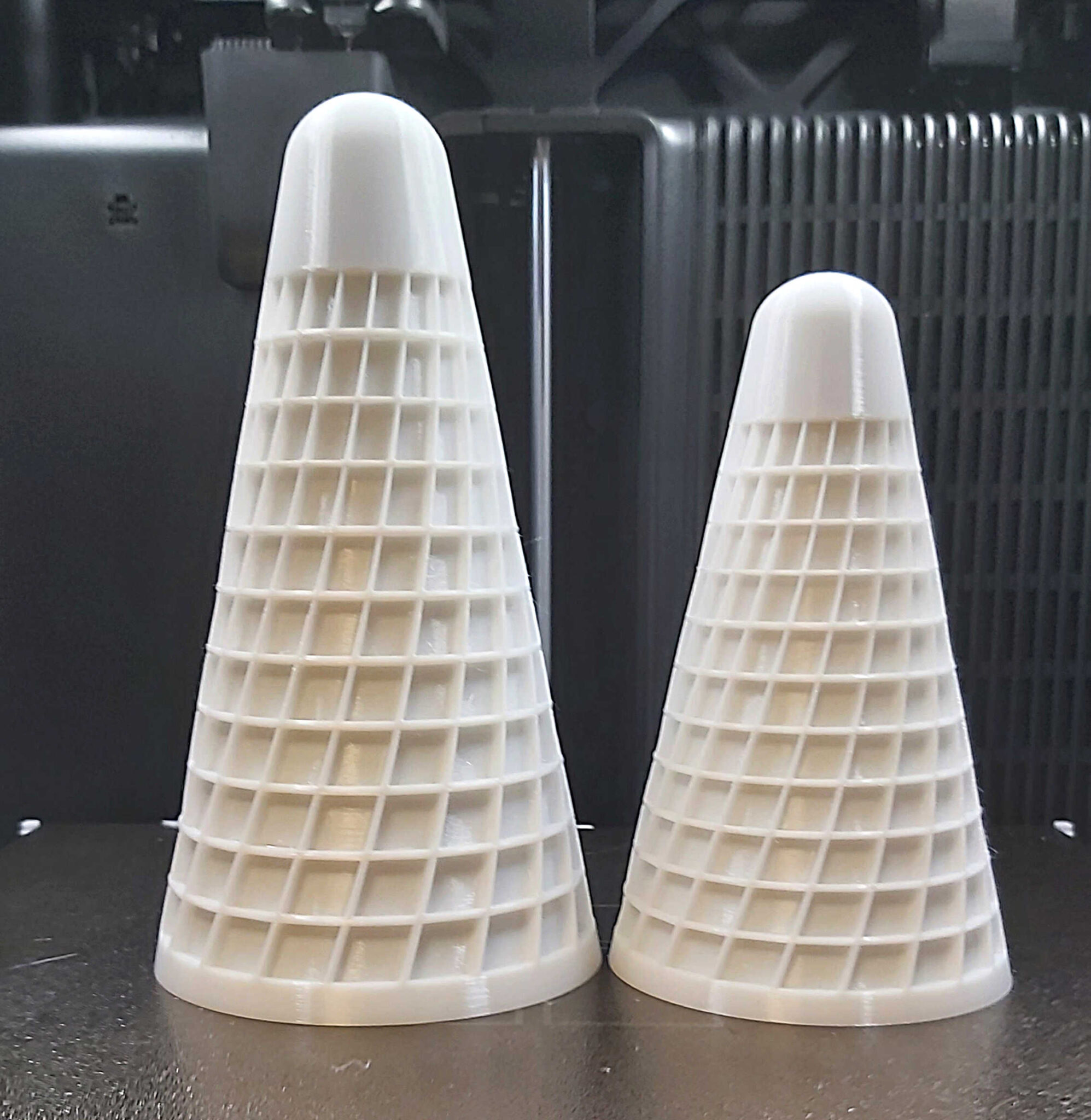

Création de contre-moule par impression 3D FDM
Principe de la technologie FDM
L’impression 3D FDM repose sur le dépôt couche par couche d’un filament thermoplastique fondu. C’est aujourd’hui l’une des technologies les plus répandues pour produire des positifs de moulage.
Les matériaux fréquemment utilisés :
- PLA pour prototypage économique
- PETG pour meilleure résistance thermique
- ABS pour post-traitements techniques
- ASA pour applications extérieures
- Nylon ou composites chargés pour hautes performances
Avantages du FDM pour les contre-moules
La fabrication de positifs en FDM offre :
- Faible coût
- Grands volumes possibles
- Bonne résistance mécanique
- Production rapide
- Adapté aux moules composites et thermoformage
Le FDM est particulièrement intéressant pour les grands contre-moules industriels.

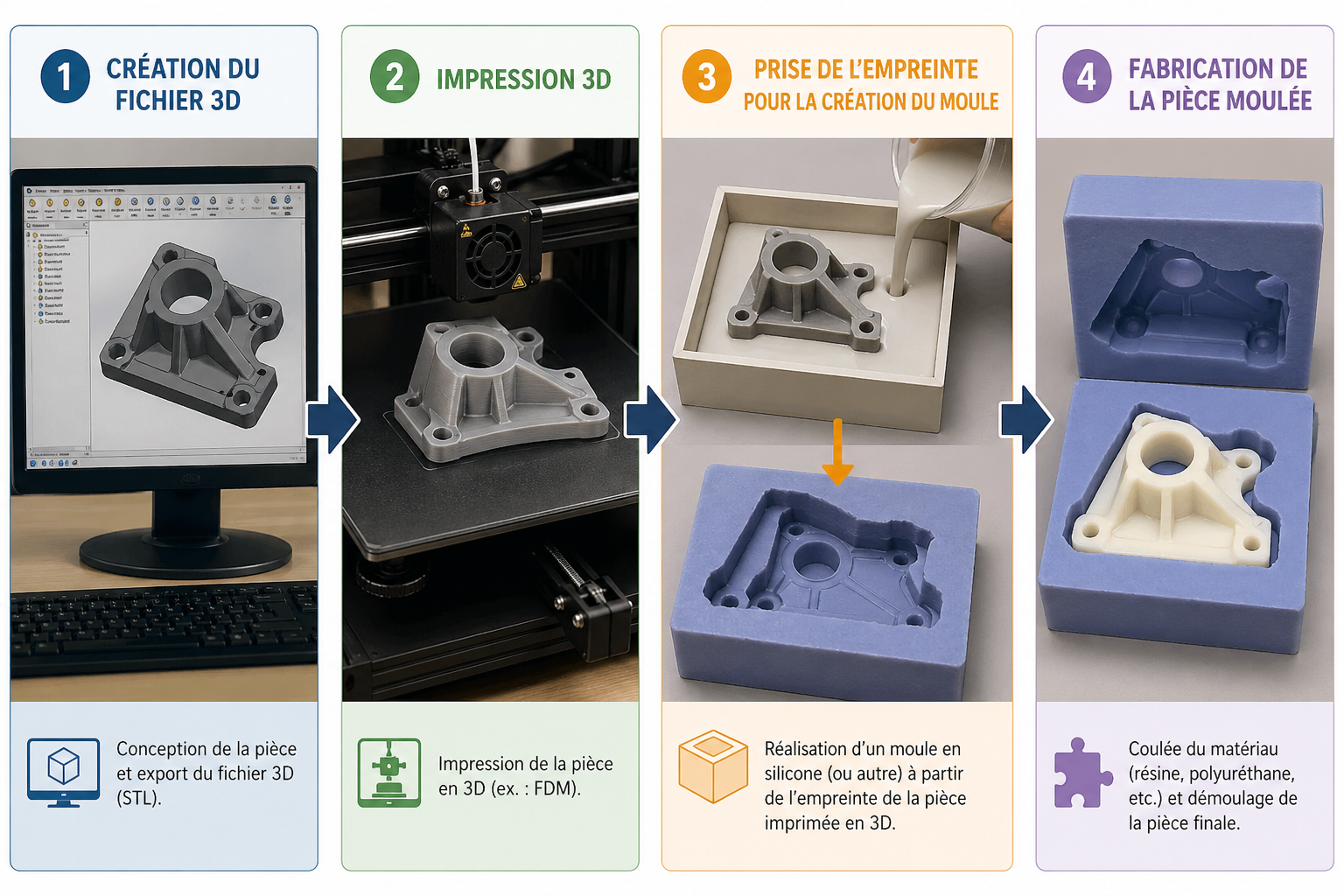

Process de création d’un contre-moule FDM
1/Conception CAO du positif
La première étape consiste à modéliser le contre-moule en intégrant :
- Les dépouilles nécessaires
- Les plans de joints
- Les surépaisseurs de finition
- Les contraintes de démoulage
La qualité du fichier 3D conditionne directement celle du futur moule.
3/ Impression du contre-moule
Le positif est ensuite imprimé en une ou plusieurs parties selon ses dimensions. Pour de grandes pièces, l’assemblage segmenté est fréquent.
2/ Paramétrage de l’impression
Pour un positif destiné au moulage, les paramètres d’impression doivent être optimisés :
- Hauteur de couche fine (0,1 à 0,2 mm)
- Fort remplissage ou structure renforcée
- Nombre important de périmètres
- Orientation réduisant les lignes visibles
L’objectif est d’obtenir un positif rigide et précis.
4/ Post-traitement et finition. C’est une étape cruciale.
Un contre-moule FDM nécessite généralement :
- Ponçage progressif
- Application d’enduits de lissage
- Primaire de surface
- Polissage éventuel
- Vernis ou gel coat de finition
Cette finition permet d’obtenir un état de surface compatible avec la prise d’empreinte.

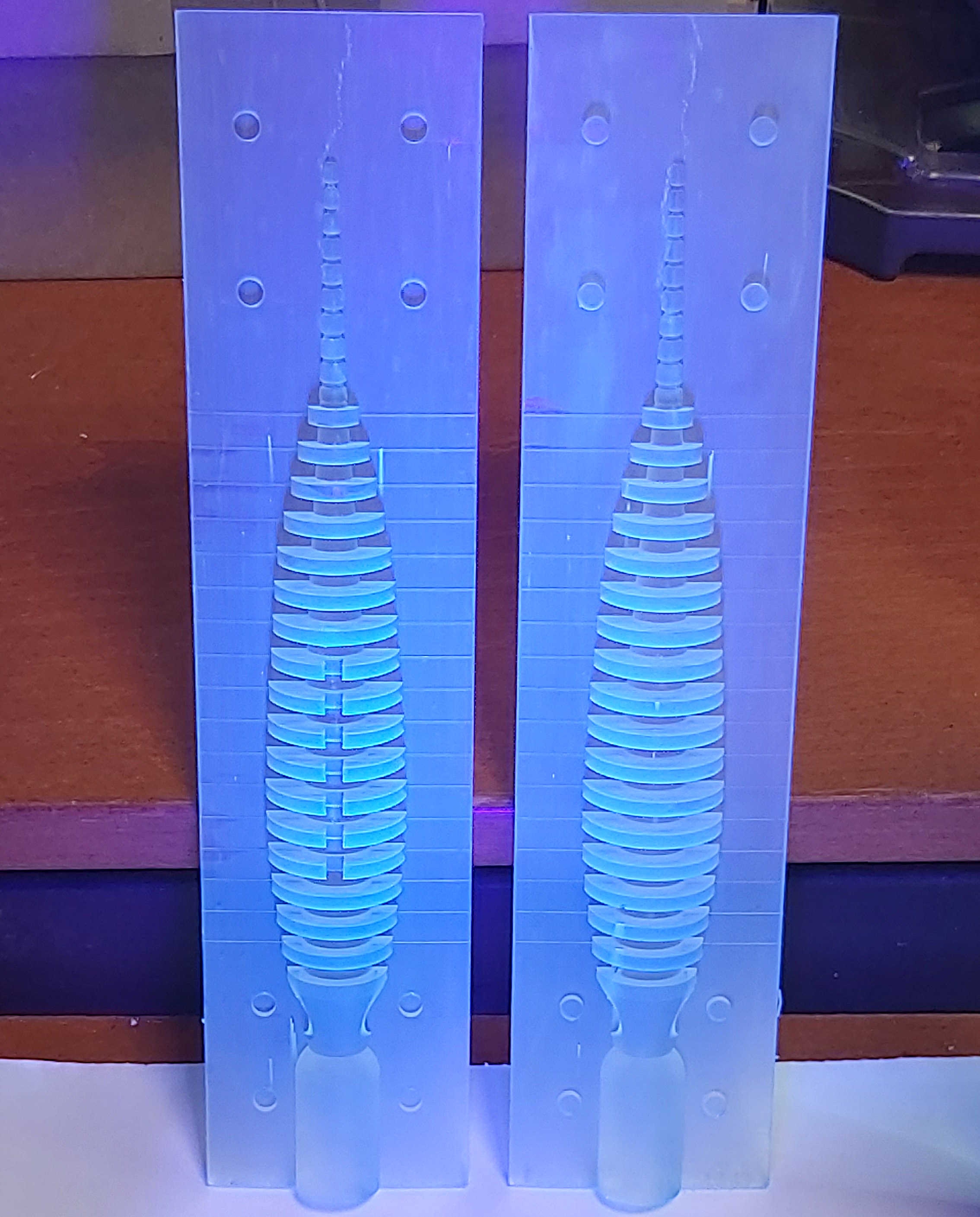

Création de contre-moule par impression 3D SLA. (Principe de la stéréolithographie)
L’impression 3D SLA utilise une résine photopolymère durcie par laser ou écran UV couche par couche.
Cette technologie est reconnue pour :
- Très haute précision
- Finesse des détails
- Excellente qualité de surface
- Tolérances serrées
Elle est idéale pour les positifs techniques ou pièces nécessitant peu de post-traitement.
Pourquoi choisir le SLA pour un contre-moule ?
L’impression SLA est privilégiée lorsque l’état de surface et la précision sont critiques.
Elle convient parfaitement pour :
- Moules silicone de précision
- Bijouterie
- Prototypage médical
- Pièces techniques complexes
- Petits moules haute définition
Avantages du SLA
- Finition très fine
- Peu de reprises
- Grande précision
- Détails complexes reproduits fidèlement
- Excellent maître-modèle pour duplication
Process de fabrication d’un positif en SLA
1/Modélisation 3D optimisée
Comme en FDM, la conception intègre :
- Les zones de démoulage
- Les surépaisseurs éventuelles
- Les éventuels retraits matière
La précision du modèle numérique est fondamentale.
2/Impression en résine
Le positif est imprimé avec supports adaptés.
Selon les besoins, on utilise :
- Résines standard haute définition
- Résines haute température
- Résines techniques renforcées
- Résines type tooling pour outillage
- Résines calcinable.
3/Nettoyage et post-polymérisation
Après impression :
- Lavage de la pièce (bain alcool Iso)
- Retrait des supports
- Passage en UV pour polymérisation complète
- Contrôle dimensionnel
4/Finition du maître-modèle
Bien que souvent très propre en sortie machine, une finition complémentaire peut être réalisée :
- Micro-ponçage
- Apprêt
- Polissage miroir si nécessaire
Le positif SLA peut parfois être directement utilisé pour fabriquer le moule.
FDM ou SLA : quelle technologie choisir pour la création de contre-moule par impression 3D ?
Le choix dépend du projet.
Dans certains projets, les deux technologies sont complémentaires : FDM pour la structure, SLA pour les inserts ou zones critiques.
FDM sera privilégié pour :
- Grandes dimensions
- Budget maîtrisé
- Outillage composite
- Pièces robustes
- Production rapide économique
SLA sera privilégié pour :
- Haute précision
- Excellent état de surface
- Petites pièces techniques
- Détails fins
- Moules de haute qualité
Applications industrielles des contre-moules imprimés en 3D
L’impression 3D de positifs et contre-moules trouve des applications dans de nombreux secteurs.
Industrie composite
Fabrication de moules pour :
- Fibre de verre
- Fibre carbone
- Infusion sous vide
- Pré-imprégnés
Les positifs imprimés réduisent drastiquement les délais de fabrication d’outillage.
Design et architecture
Maquettes, éléments décoratifs, moules artistiques ou prototypes architecturaux exploitent largement ces procédés.
Automobile et mobilité
Utilisation pour :
- Pièces carrosserie
- Gabarits
- Moules prototypes
- Outillage de production
- Aéronautique
Les formes complexes de l’aéronautique bénéficient particulièrement de la fabrication additive pour produire rapidement des maîtres-modèles.
Alimentaire.
Création de moules silicone alimentaire, tablette confiserie.
Bonnes pratiques pour réussir un contre-moule imprimé en 3D
Pour garantir un résultat professionnel, certaines règles sont essentielles.
- Anticiper le retrait et les tolérances.
- Le moulage final peut induire des retraits. Ils doivent être intégrés dès la conception du positif.
- Soigner l’état de surface
- Un moule reproduit tous les défauts du positif. Une finition impeccable est indispensable.
- Adapter le matériau au procédé final
Si le positif doit résister à :
- Température élevée
- Pression sous vide
- Produits chimiques
- Sollicitations mécaniques
Le matériau d’impression doit être choisi en conséquence.
Prévoir les plans de joints
Pour les géométries complexes, intégrer les séparations de moules dès la CAO simplifie considérablement la production.
L’impression 3D révolutionne la fabrication de moules.
L’association impression 3D et fabrication de contre-moules constitue aujourd’hui une solution puissante pour accélérer l’innovation industrielle.
Les bénéfices sont multiples :
- Réduction des délais
- Maîtrise des coûts
- Flexibilité de conception
- Personnalisation poussée
- Qualité et répétabilité
Que ce soit en impression 3D FDM pour les grands volumes ou en SLA pour les positifs haute précision, ces technologies ouvrent de nouvelles perspectives pour la fabrication de moules et d’outillages.
En conclusion:
La création de contre-moules (positifs) par impression 3D FDM et SLA représente aujourd’hui une solution incontournable pour le prototypage, la fabrication de moules composites, le thermoformage et les applications industrielles avancées.
Le FDM séduit par son économie, sa robustesse et sa capacité à produire de grands formats, tandis que le SLA s’impose lorsqu’une précision extrême et un excellent état de surface sont requis.
Choisir la bonne technologie dépendra des contraintes techniques, du budget, des dimensions et du niveau de finition attendu. Dans tous les cas, l’impression 3D apporte une réponse moderne, agile et performante à la fabrication de contre-moules.
Pour les entreprises souhaitant réduire leurs délais de développement, optimiser leurs coûts d’outillage et gagner en flexibilité, l’impression 3D de positifs constitue désormais un levier stratégique majeur.
